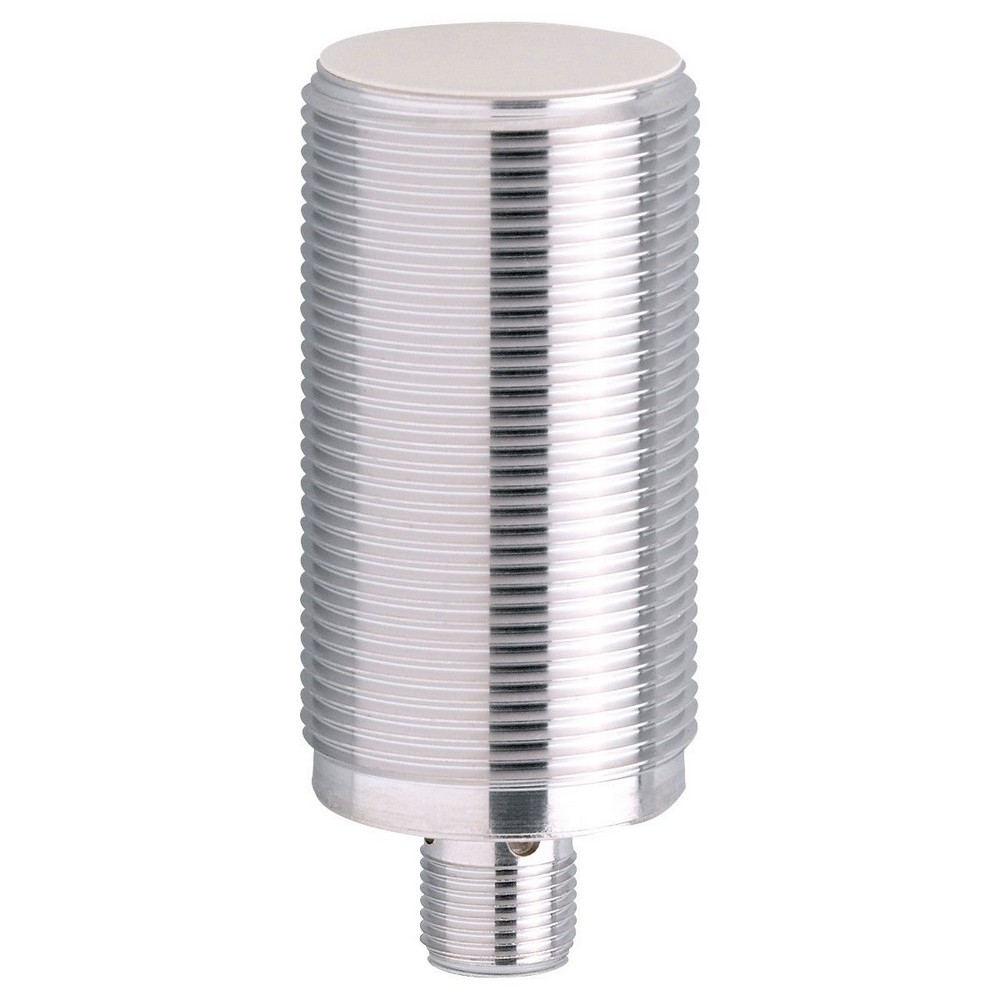

Индуктивный датчик IIC210

Артикул: IIC210

Ожидается

Под заказ

Код товара	IIK3015BBPKG/M/US104-DPS

Описание

Электронные данные

Рабочее напряжение [V]

10...36 DC

Потребление тока [mA]

Класс защиты

Защита от переполюсовки

да

Выходы

Электрическое исполнение

PNP

Функция выходного сигнала

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

100

Частота переключения DC [Hz]

100

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон контроля

Диапазон срабатывания [mm]

Рабочее расстояние срабатывания [mm]

0...11,34

Увеличенное расстояние срабатывания

да

Точность/ погрешность

Поправочный коэффициент

сталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,5 / медь: 0,4

Гистерезис [% от Sr]

1...20

Условия эксплуатации

Температура окружающей среды [°C]

-25...70

Степень защиты

IP 68; ("Coolant")

Испытания / одобрения

ЭMC


EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-5 Surge	0,5 kV
EN 61000-4-6 ВЧ проводимость	10 V
EN 55011	класс B

MTTF [годы]

1590

Сертификат UL


Ta	0...40 °C
Enclosure type	Type 1
напряжение питания	Limited Voltage/Current
Номер файла UL	E174191

Механические данные

Вес [g]

128

Корпус

Резьбовой корпус

Монтаж

установка заподлицо

Размеры [mm]

M30 x 1,5 / L = 70

Обозначение резьбы

M30 x 1,5

материал

нерж. сталь (1.4404 / 316L); активная поверхность: LCP бесцветный

Дисплеи / Элементы управления

Дисплей


Состояние выхода	4 x 90° светодиод, жёлтый

Принадлежности

Принадлежности (поставляются в комплекте)


крепежные гайки: 2

Примечания

Упаковочная величина

1 шт.

электрическое подключение - разъем

Соединение

Разъем: 1 x M12; Контакты: позолоченый

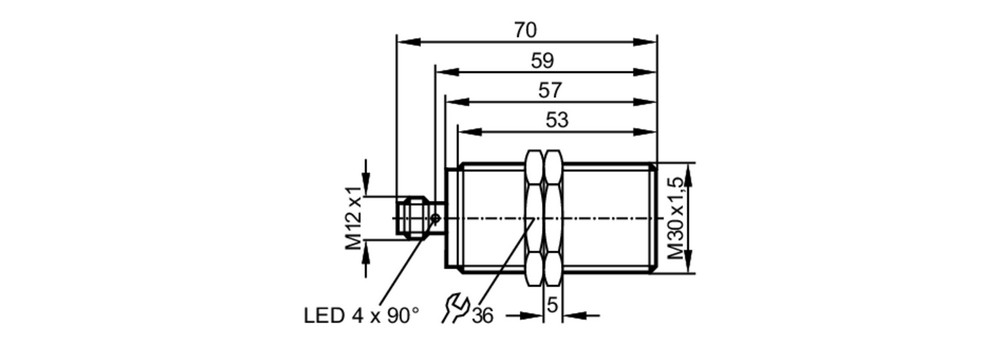

Типовые размеры

Схема подключения

электрическое подключение - разъем

Разъем: 1 x M12; Контакты: позолоченый

Соединение
