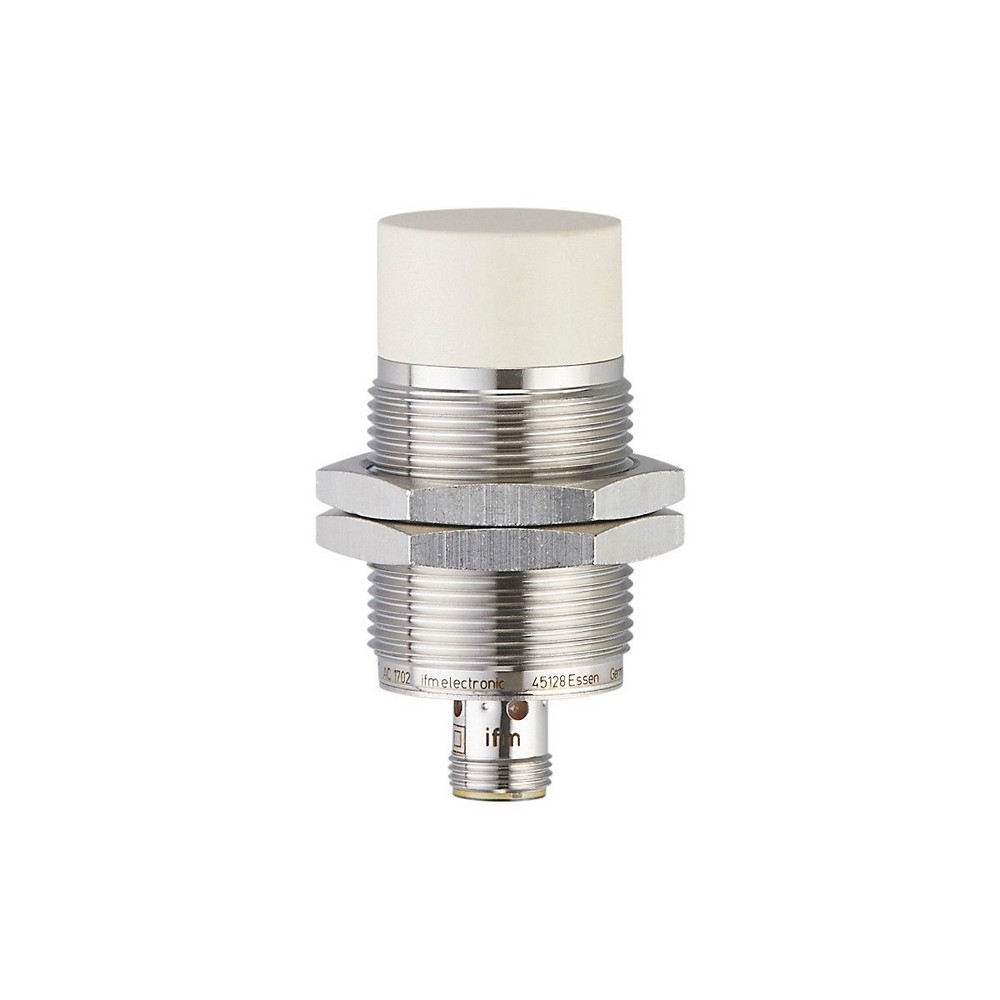

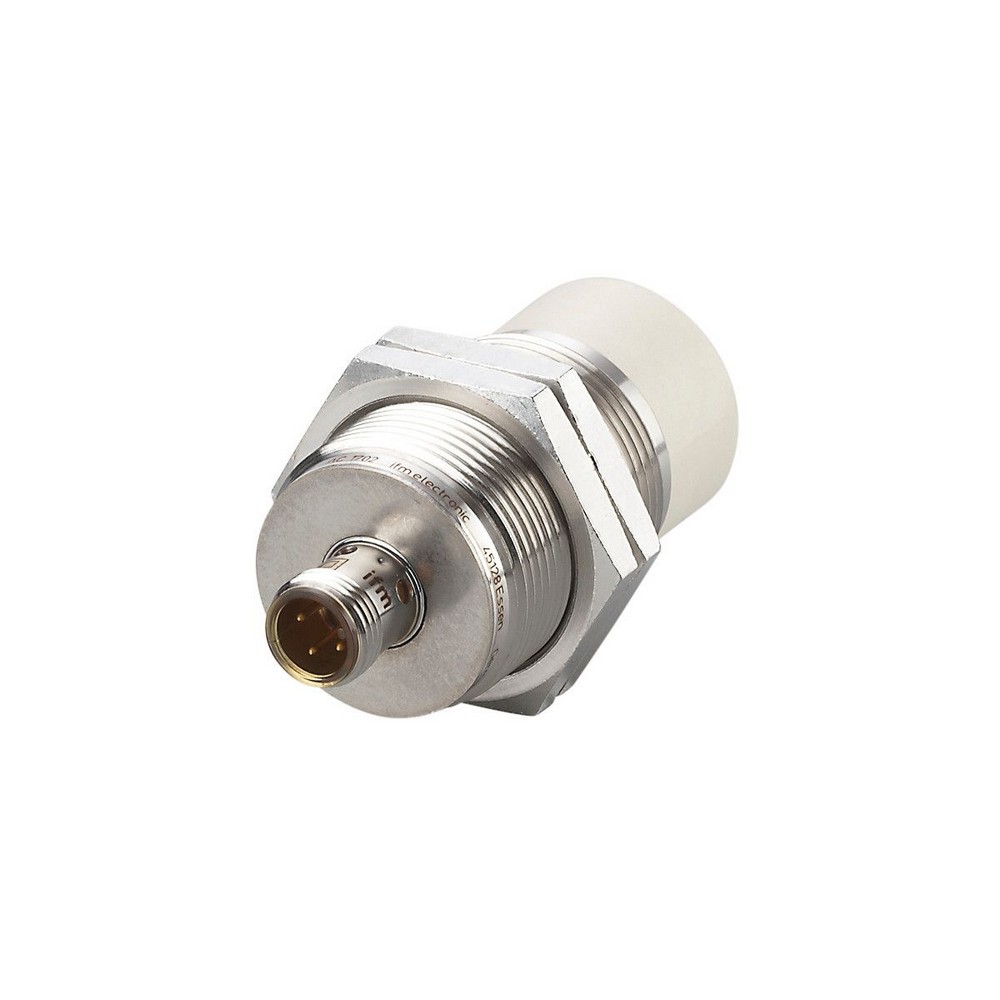

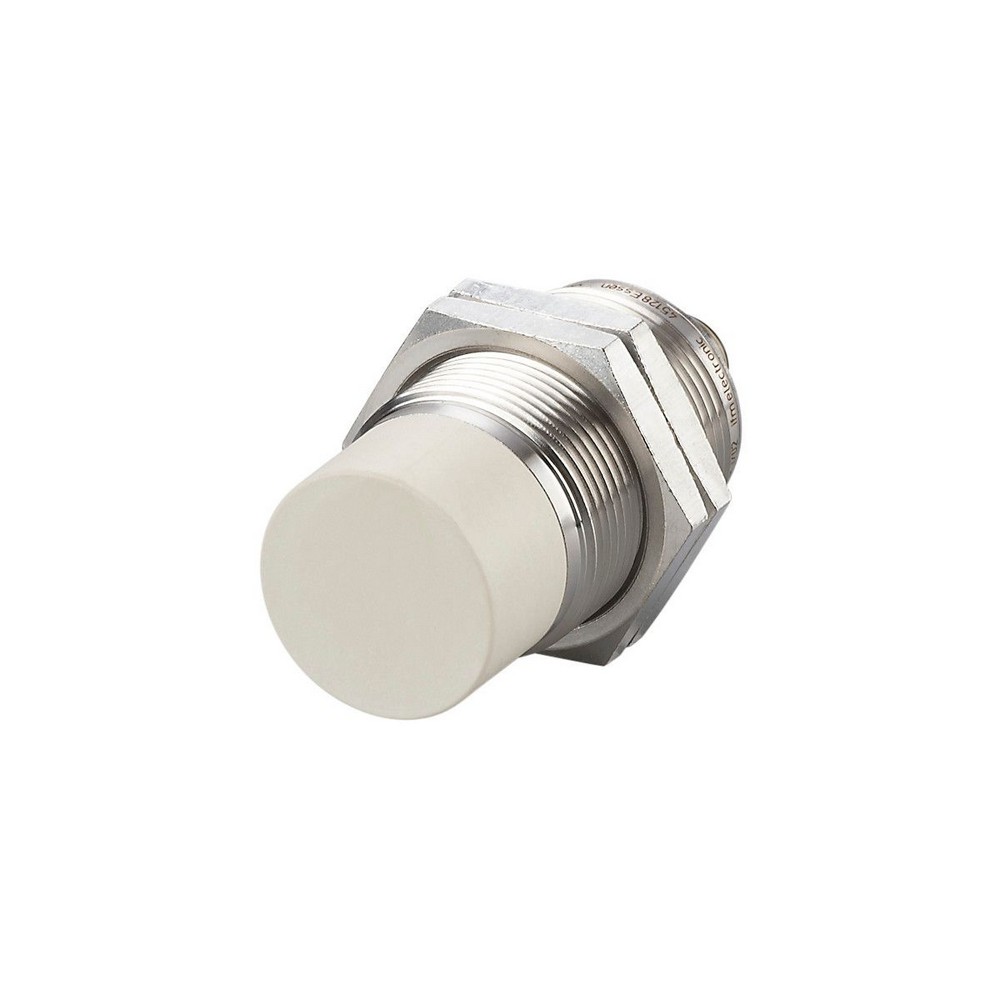

Индуктивный датчик IIC219

Артикул: IIC219

Ожидается

Под заказ

Код товара	IIK3022-BPKG/K1/V4A/US-104

Описание

Приложение

Устойчивый к магнитному полю

да

Электронные данные

Рабочее напряжение [V]

10...30 DC; ("supply class 2" согласно cULus)

Потребление тока [mA]

Класс защиты

Защита от переполюсовки

да

Выходы

Электрическое исполнение

PNP

Функция выходного сигнала

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

100

Частота переключения DC [Hz]

2000

Защита от короткого замыкания

да

Защита от перегрузок по току

да

Диапазон контроля

Диапазон срабатывания [mm]

Реальное расстояние срабатывания Sr [mm]

22 ± 10 %

Рабочее расстояние срабатывания [mm]

0...17,82

Точность/ погрешность

Поправочный коэффициент

сталь: 1 / нерж.сталь: 1 / латунь: 1 / алюминий: 1 / медь: 1

Гистерезис [% от Sr]

1...15

Смещение точки переключения [% от Sr]

-10...10

Поправочный коэффициент = 1

да

Условия эксплуатации

Температура окружающей среды [°C]

-25...70

Степень защиты

IP 68; ("Coolant")

Испытания / одобрения

ЭMC


EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 ВЧ проводимость	10 V
EN 55011	класс B

MTTF [годы]

669

Сертификат UL


Ta	-25...70 °C
Enclosure type	Type 1
напряжение питания	Limited Voltage/Current
Регистрационный номер UL	A005
Номер файла UL	E174191

Механические данные

Вес [g]

86,4

Корпус

Резьбовой корпус

Монтаж

незаподлицо

Размеры [mm]

M30 x 1,5 / L = 65

Обозначение резьбы

M30 x 1,5

материал

нерж. сталь (1.4404 / 316L); активная поверхность: LCP натуральный; светодиодное окно: PEI; крепежные гайки: латунь покрыт белой бронзой

Дисплеи / Элементы управления

Дисплей


Состояние выхода	4 x 90° светодиод, жёлтый

Принадлежности

Принадлежности (поставляются в комплекте)


крепежные гайки: 2

Примечания

Упаковочная величина

1 шт.

электрическое подключение - разъем

Соединение

Разъем: 1 x M12; Контакты: позолоченый

диаграммы и графики

Установка

Типовые размеры

Схема подключения

электрическое подключение - разъем

Разъем: 1 x M12; Контакты: позолоченый

Соединение
