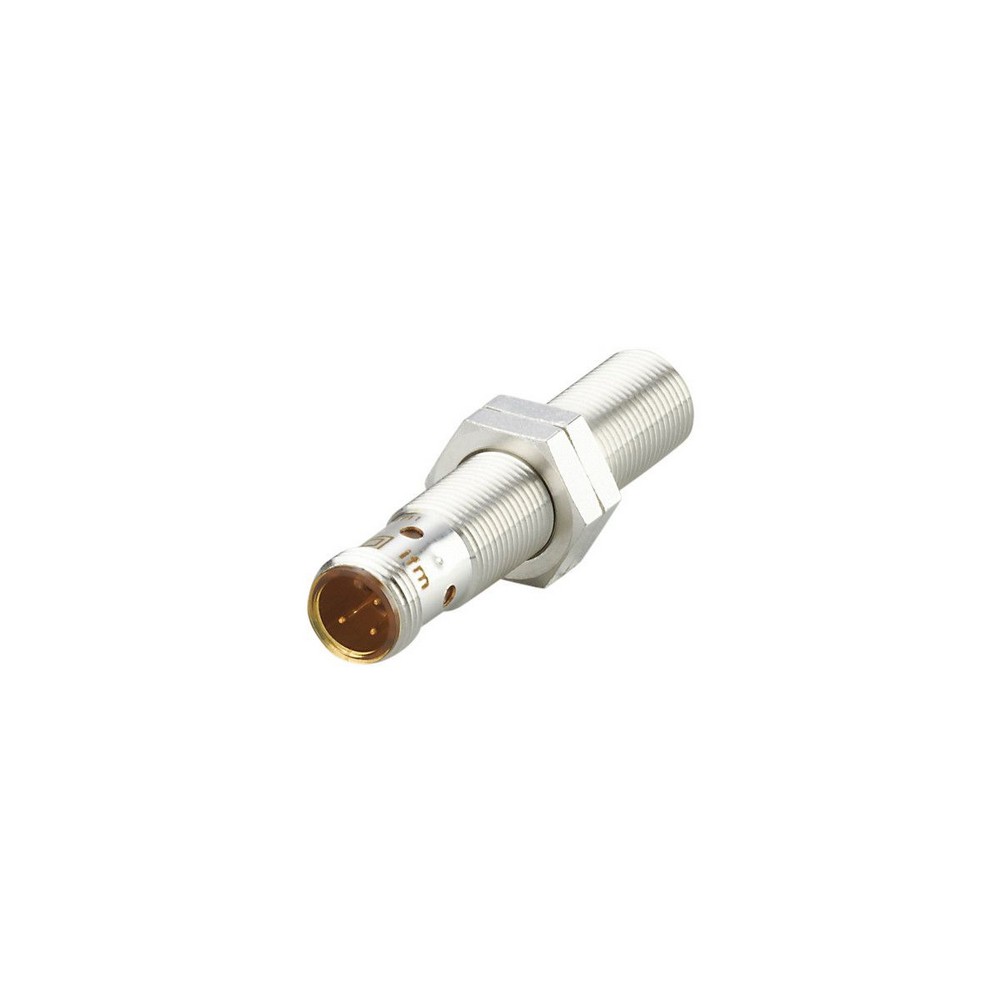

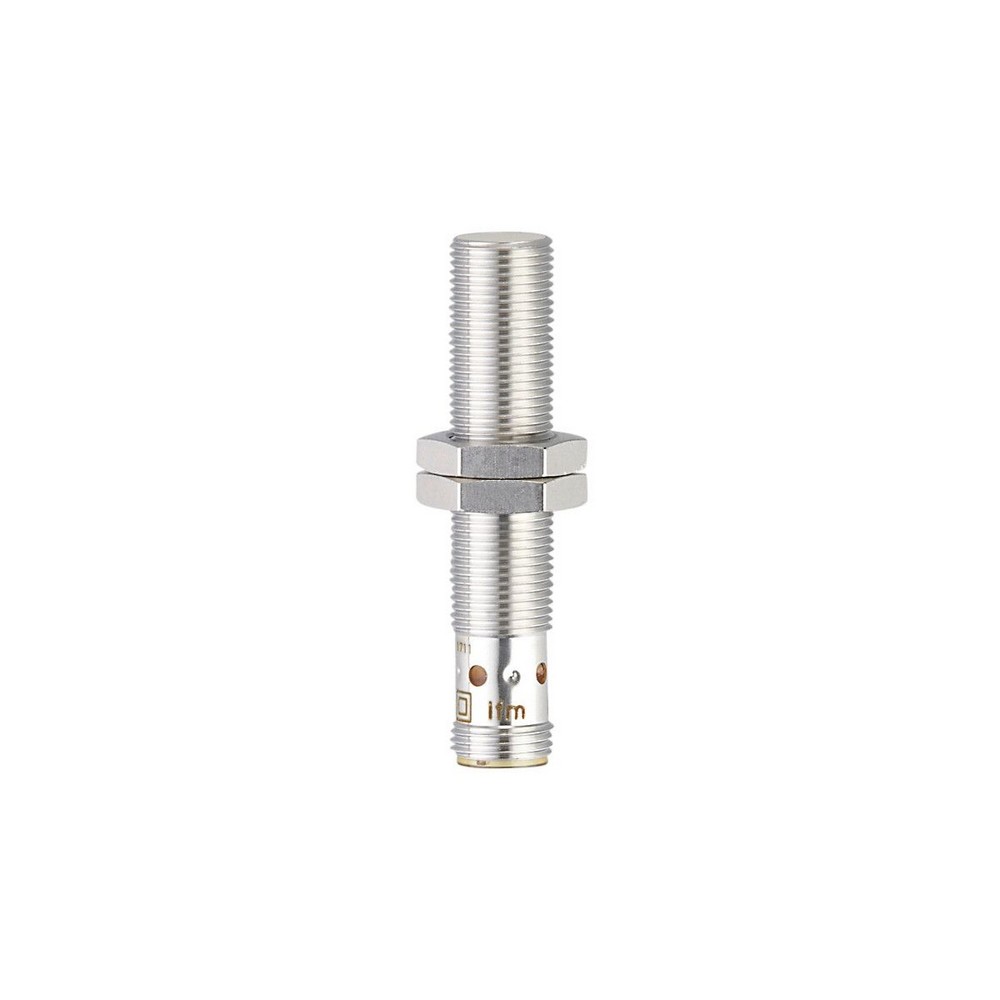

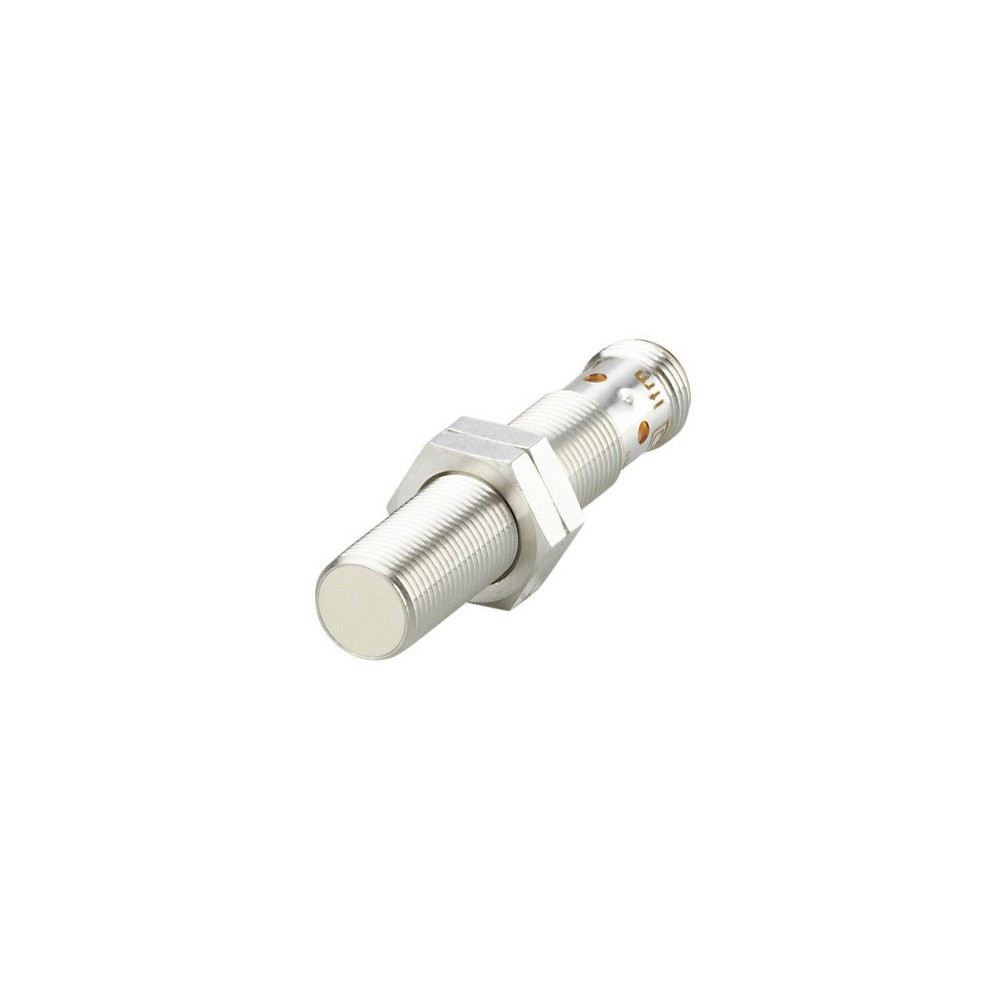

Индуктивный датчик IF5775

Артикул: IF5775

Ожидается

Под заказ

Код товара	IFK3004BBPKG/US-104

Описание

Электронные данные

Рабочее напряжение [V]

10...30 DC

Потребление тока [mA]

Класс защиты

Защита от переполюсовки

да

Выходы

Электрическое исполнение

PNP

Функция выходного сигнала

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

200

Частота переключения DC [Hz]

700

Защита от короткого замыкания

да

Защита от перегрузок по току

да

Диапазон контроля

Диапазон срабатывания [mm]

Реальное расстояние срабатывания Sr [mm]

4 ± 10 %

Рабочее расстояние срабатывания [mm]

0...3,24

Увеличенное расстояние срабатывания

да

Точность/ погрешность

Поправочный коэффициент

сталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3

Гистерезис [% от Sr]

3...15

Смещение точки переключения [% от Sr]

-10...10

Условия эксплуатации

Температура окружающей среды [°C]

-25...70

Степень защиты

IP 68; ("Coolant")

Испытания / одобрения

ЭMC


EN 60947-5-2
EN 55011	класс B

MTTF [годы]

1727

Сертификат UL


Ta	0...40 °C
Enclosure type	Type 1
напряжение питания	Hazardous voltage
Регистрационный номер UL	A004
Номер файла UL	E174191

Механические данные

Вес [g]

27,7

Корпус

Резьбовой корпус

Монтаж

установка заподлицо

Размеры [mm]

M12 x 1 / L = 60

Обозначение резьбы

M12 x 1

материал

латунь покрыт белой бронзой; активная поверхность: LCP натуральный; светодиодное окно: PEI; крепежные гайки: латунь покрыт белой бронзой

Дисплеи / Элементы управления

Дисплей


Состояние выхода	4 x светодиод, жёлтый

Принадлежности

Принадлежности (поставляются в комплекте)


крепежные гайки: 2

Примечания

Упаковочная величина

1 шт.

электрическое подключение - разъем

Соединение

Разъем: 1 x M12; Контакты: позолоченый

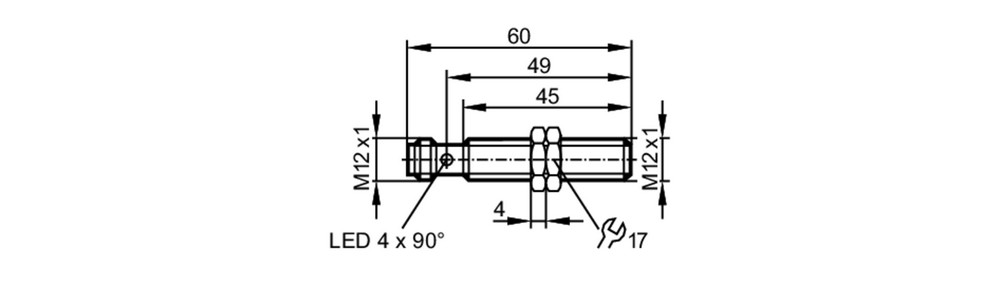

Типовые размеры

Схема подключения

электрическое подключение - разъем

Разъем: 1 x M12; Контакты: позолоченый

Соединение
