Индуктивный датчик IGC001

Артикул: IGC001
Ожидается
Под заказ
Код товара IGK2008BARKA/M/LS-104AK
  • Поделиться:
Индуктивный датчик IGC001
Электронные данные
Частота АС [Hz]47...63
Рабочее напряжение [V]20...140 AC/DC
Класс защитыII
Защита от переполюсовкида
Макс. время задержки при включении [ms]1000
Выходы
Функция выходного сигналаNO
Макс. падение напряжения коммутационного выхода DC [V]5,5
Макс. падение напряжения коммутационного выхода АС [V]5,5
Минимальная нагрузка по току [mA]5
Макс. ток утечки [mA]1
Постоянный ток нагрузки коммутационного выхода АС [mA]200
Постоянный ток нагрузки коммутационного выхода DC [mA]200
Кратковременный ток нагрузки коммутационного выхода [mA]1200; (20 ms / 0,5 Hz)
Частота переключения АС [Hz]25
Частота переключения DC [Hz]500
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от перегрузок по токуда
Диапазон контроля
Диапазон срабатывания [mm]8
Реальное расстояние срабатывания Sr [mm]8 ± 10 %
Рабочее расстояние срабатывания [mm]0...6,5
Увеличенное расстояние срабатыванияда
Точность/ погрешность
Поправочный коэффициентсталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3
Гистерезис [% от Sr]3...15
Смещение точки переключения [% от Sr]-10...10
Условия эксплуатации
Температура окружающей среды [°C]-25...70
Степень защитыIP 68; ("Coolant")
Испытания / одобрения
ЭMC
EN 61000-4-2 ESD4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение10 V/m
EN 61000-4-4 Burst2 kV
EN 61000-4-6 ВЧ проводимость10 V
EN 55011класс B
MTTF [годы]394
Сертификат UL
Ta0...40 °C
Enclosure typeType 1
напряжение питанияHazardous voltage
Номер файла ULE174191
Механические данные
Вес [g]61,2
КорпусРезьбовой корпус
Монтажустановка заподлицо
Размеры [mm]M18 x 1
Обозначение резьбыM18 x 1
материалкорпус: латунь покрыт белой бронзой; активная поверхность: LCP
Дисплеи / Элементы управления
Дисплей
Состояние выхода4 x 90° светодиод, жёлтый
Принадлежности
Принадлежности (поставляются в комплекте)
крепежные гайки: 2
Примечания
Упаковочная величина1 шт.
электрическое подключение - разъем
Разъем: 1 x 1/2"; Контакты: позолоченый

— RU-RU — IGC001-00 — 06.03.2003

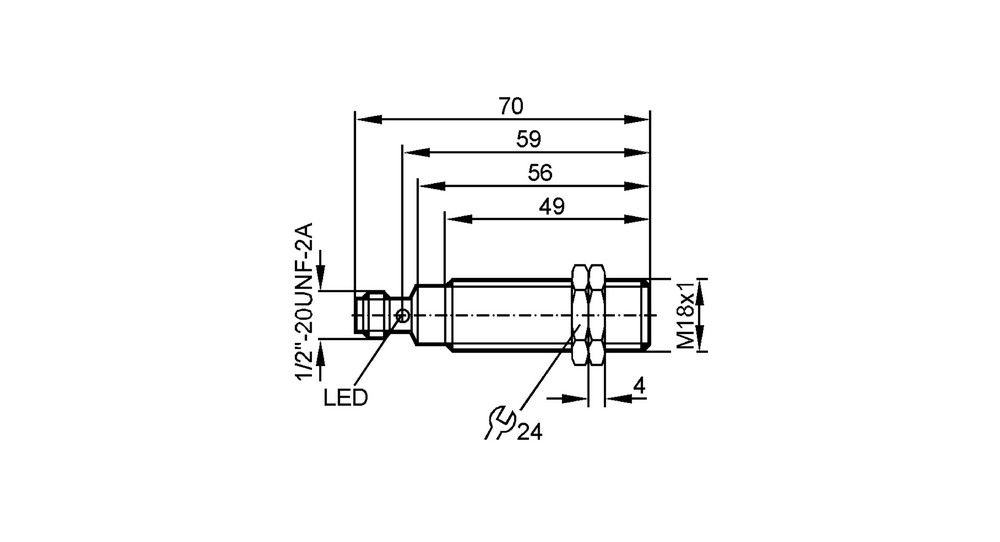

Типовые размеры

Схема подключения

электрическое подключение - разъем

Разъем: 1 x 1/2"; Контакты: позолоченый
