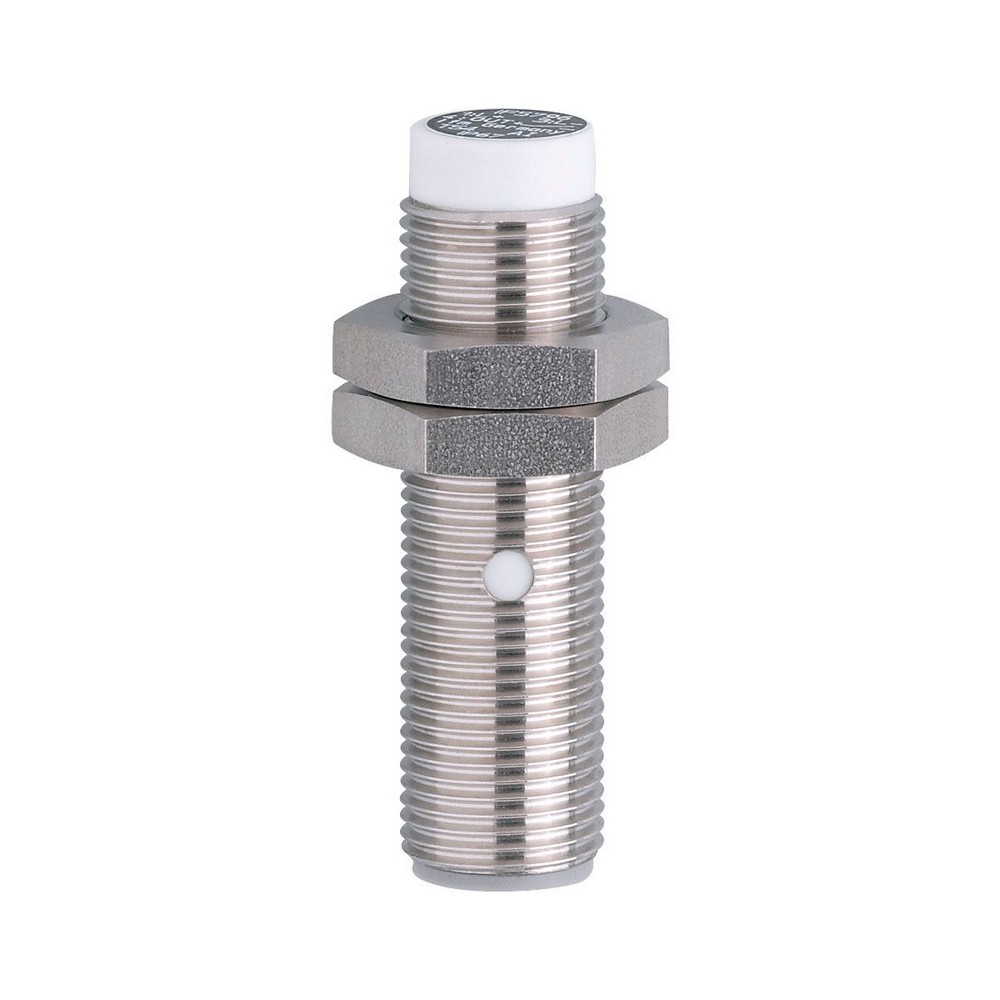

Индуктивный датчик IF5796

Артикул: IF5796

Ожидается

Под заказ

Код товара	IFB3004-BPKG/V4A/US-100-DPS

Описание

Электронные данные

Рабочее напряжение [V]

10...36 DC

Потребление тока [mA]

15; (24 V)

Класс защиты

III

Защита от переполюсовки

да

Выходы

Электрическое исполнение

PNP

Функция выходного сигнала

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

125; (150 (...50 °C))

Частота переключения DC [Hz]

1400

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон контроля

Диапазон срабатывания [mm]

Реальное расстояние срабатывания Sr [mm]

4 ± 10 %

Рабочее расстояние срабатывания [mm]

0...3,25

Точность/ погрешность

Поправочный коэффициент

сталь: 1 / нерж.сталь: 0,7 / алюминий: 0,3 / медь: 0,4

Гистерезис [% от Sr]

3...15

Смещение точки переключения [% от Sr]

-10...10

Условия эксплуатации

Температура окружающей среды [°C]

-25...80

Степень защиты

IP 67

Испытания / одобрения

ЭMC


EN 60947-5-2
EN 55011	класс B

MTTF [годы]

2531

Механические данные

Вес [g]

24,7

Корпус

Резьбовой корпус

Монтаж

незаподлицо

Размеры [mm]

M12 x 1 / L = 44

Обозначение резьбы

M12 x 1

материал

нерж. сталь (1.4571/316Ti); активная поверхность: PBT (полибутилентерефталат)

Дисплеи / Элементы управления

Дисплей


Состояние выхода	1 x светодиод, жёлтый

Принадлежности

Принадлежности (поставляются в комплекте)


крепежные гайки: 2

Примечания

Упаковочная величина

1 шт.

электрическое подключение - разъем

Соединение

Разъем: 1 x M12; Контакты: позолоченый

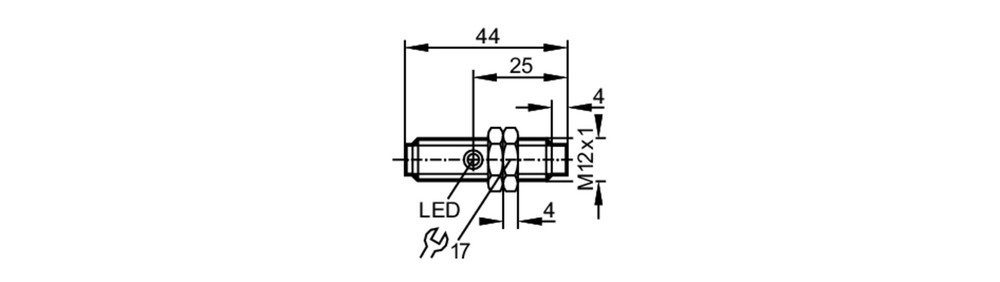

Типовые размеры

Схема подключения

электрическое подключение - разъем

Разъем: 1 x M12; Контакты: позолоченый

Соединение
