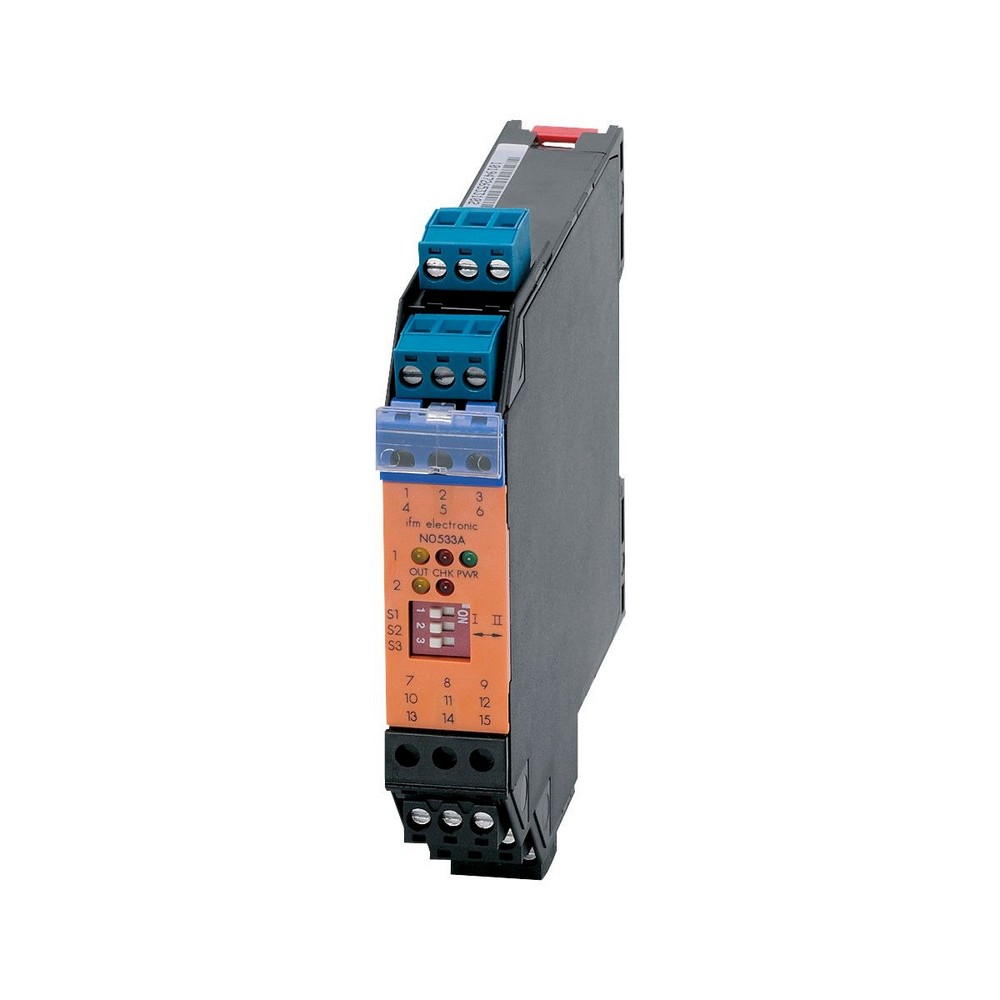

Коммутирующие усилители для искробезопасных датчиков (NAMUR) N0531A

Артикул: N0531A

Ожидается

Под заказ

Код товара	NV1122/24VDC/TR/1D/1G

Коммутирующие усилители для искробезопасных датчиков (NAMUR) N0531A

Описание

Приложение

Применение

короткое замыкание; Контроль обрыва провода

Электронные данные

Допустимое отклонение рабочего напряжения [%]

-15...25

Рабочее напряжение [V]

24 DC

Потребление тока [mA]

Количество каналов

Входы/выходы

Количество входов и выходов

Количество цифровых выходов: 1

Выходы

Электрическое исполнение

PNP

Количество цифровых выходов

Макс. падение напряжения коммутационного выхода DC [V]

3,5

Макс. допустимая токовая нагрузка на каждый выход [mA]

100

Частота переключения DC [Hz]

5000

Защита от короткого замыкания

да

Условия эксплуатации

Температура окружающей среды [°C]

-20...60

Степень защиты

IP 20

Испытания / одобрения

Разрешение

PTB 02 ATEX 2037; IECEx PTB 06.0038

Маркировка АТЕХ

II (1) G [Ex ia] IIC

II (1) D [Ex ia] IIIC

ЭMC


EN 50081-2	(1993)
EN 61326-1	(2006)

MTTF [годы]

394

Механические данные

Вес [g]

162

Дисплеи / Элементы управления

Дисплей


Состояние выхода	светодиод, жёлтый
режим работы	светодиод, зелёный
Функция	светодиод, красный

Примечания


Внимание Устройство контроля должно быть установлено вне взрывоопасной зоны.
Свободные клеммы не должны быть задействованы.

Упаковочная величина

1 шт.

электрическое подключение

Соединение

контактные зажимы: ...2,5 mm

Другие данные

Максимальные значения для цепи управления

самозащита от воспламенения	[EEx ia] IIC	[EEx ia] IIB	[EEx ib] IIC	[EEx ib] IIB
Напряжение [V]	10,5	10,5	10,5	10,5
Ток [mA]	13	13	13	13
Мощность [mW]	34	34	34	34
Внешняя индуктивность [mH]	200	740	200	740
Внешняя емкость [µF]	2,4	16,8	2,4	16,8

Типовые размеры

1 светодиод

2 переключатель

3 Установка на DIN-рейке

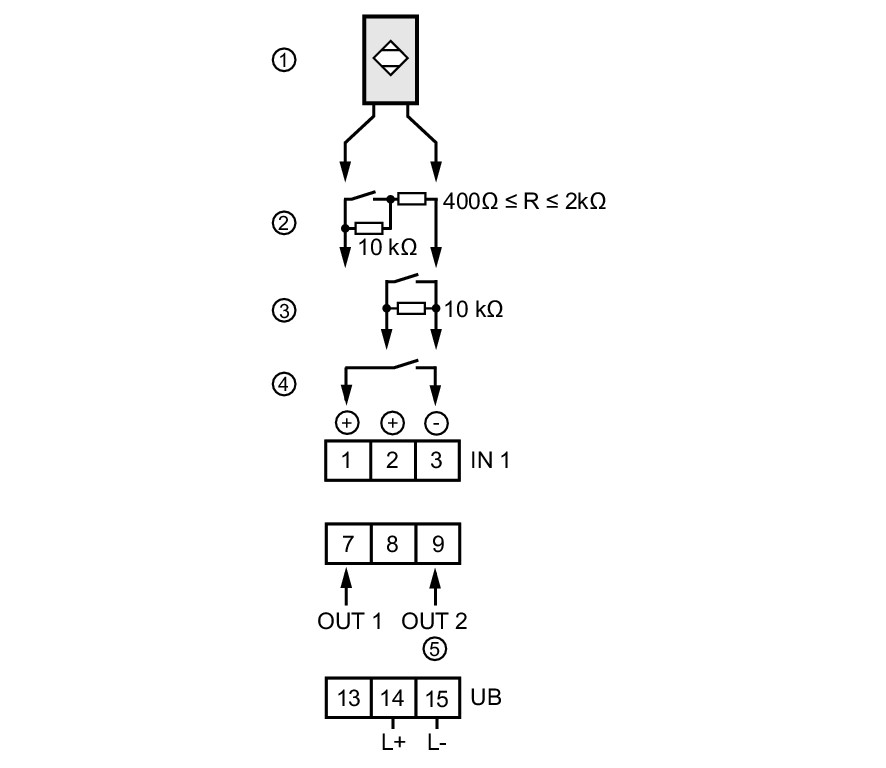

Схема подключения

электрическое подключение

контактные зажимы: ...2,5 mm

Соединение
