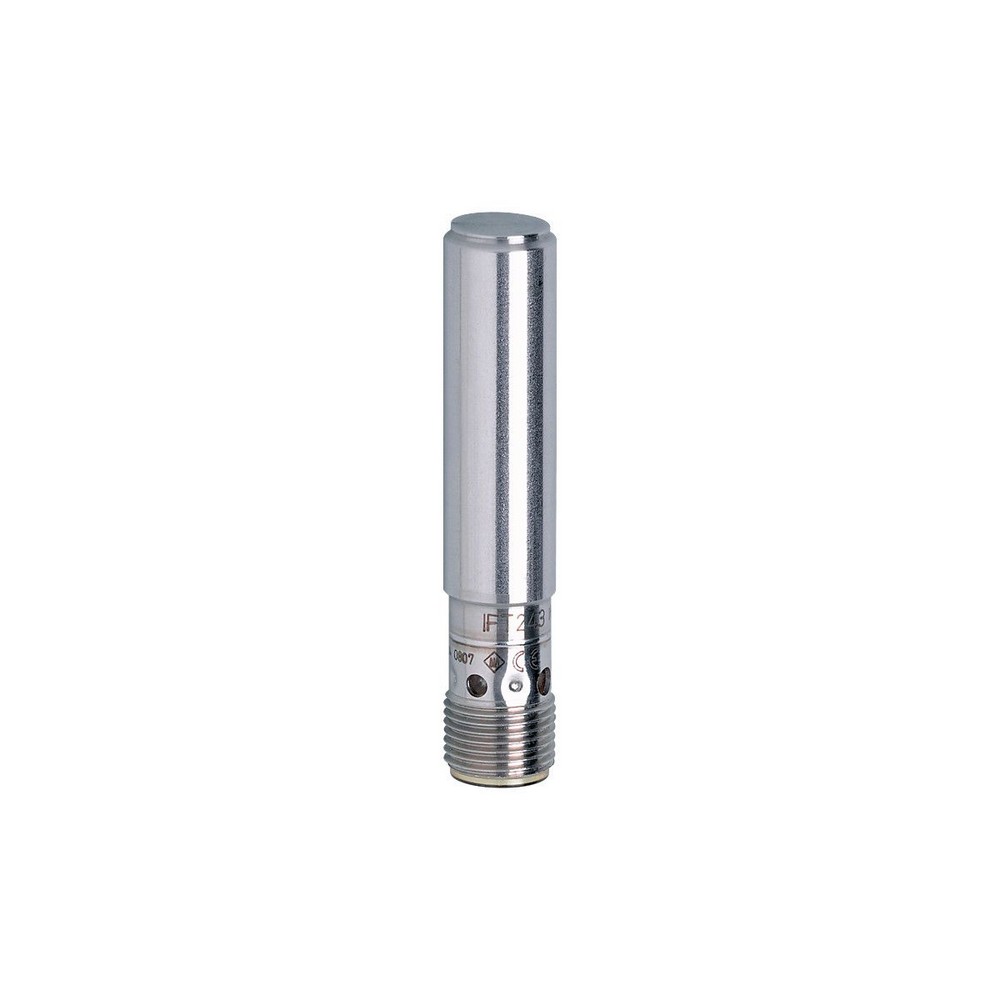

Индуктивный датчик в цельнометаллическом корпусе IFT243

Артикул: IFT243
Ожидается
Под заказ
Код товара IFG3003BBPKG/AM/US-104-DPS
  • Поделиться:
Индуктивный датчик в цельнометаллическом корпусе IFT243
Приложение
Предел прочности по давлению [bar]50
Примечание к прочности по давлению
активная поверхность
Электронные данные
Рабочее напряжение [V]10...36 DC
Потребление тока [mA] 20
Класс защитыIII
Защита от переполюсовкида
Выходы
Электрическое исполнениеPNP
Функция выходного сигналаNO
Макс. падение напряжения коммутационного выхода DC [V]2,5
Постоянный ток нагрузки коммутационного выхода DC [mA]100
Частота переключения DC [Hz]100
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от перегрузок по токуда
Диапазон контроля
Диапазон срабатывания [mm]3
Рабочее расстояние срабатывания [mm]0...2,4
Увеличенное расстояние срабатыванияда
Точность/ погрешность
Поправочный коэффициентсталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,3 / медь: 0,1
Гистерезис [% от Sr]1...20
Условия эксплуатации
Температура окружающей среды [°C]0...100
Степень защитыIP 68; IP 69K
Испытания / одобрения
ЭMC
EN 61000-4-2 ESD4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение10 V/m
EN 61000-4-4 Burst2 kV
EN 61000-4-6 ВЧ проводимость10 V
EN 55011 излучениекласс B
Сопротивление удару
EN 60068-2-27 Ehc1 J
MTTF [годы]1633
Механические данные
Вес [g]23,4
КорпусЦилиндрический
Монтажустановка заподлицо
Размеры [mm]O 12 / L = 60
материалкорпус: нерж. сталь (1.4404 / 316L); активная поверхность: нерж. сталь (1.4404 / 316L); крепежные гайки: нерж. сталь (1.4404 / 316L); корпус разъемного соединения: PEI
Цельнометаллический корпусда
Дисплеи / Элементы управления
Дисплей
Состояние выхода4 x 90° светодиод, жёлтый
Примечания
Упаковочная величина1 шт.
электрическое подключение - разъем
СоединениеРазъем: 1 x M12; Контакты: позолоченый

— RU-RU — IFT243-01 — 08.06.2011

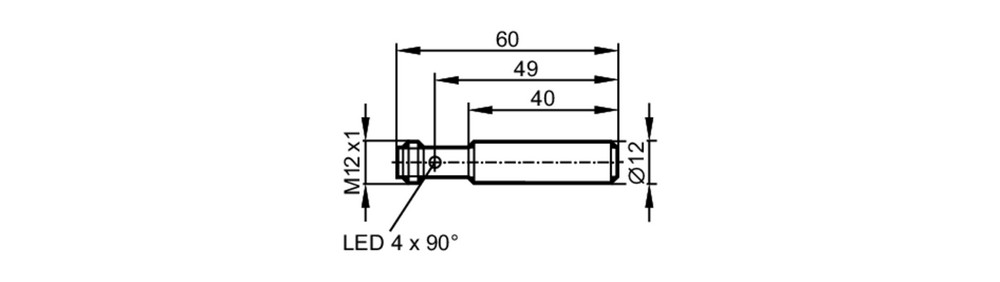

Типовые размеры

Схема подключения

электрическое подключение - разъем

Разъем: 1 x M12; Контакты: позолоченый

Соединение
