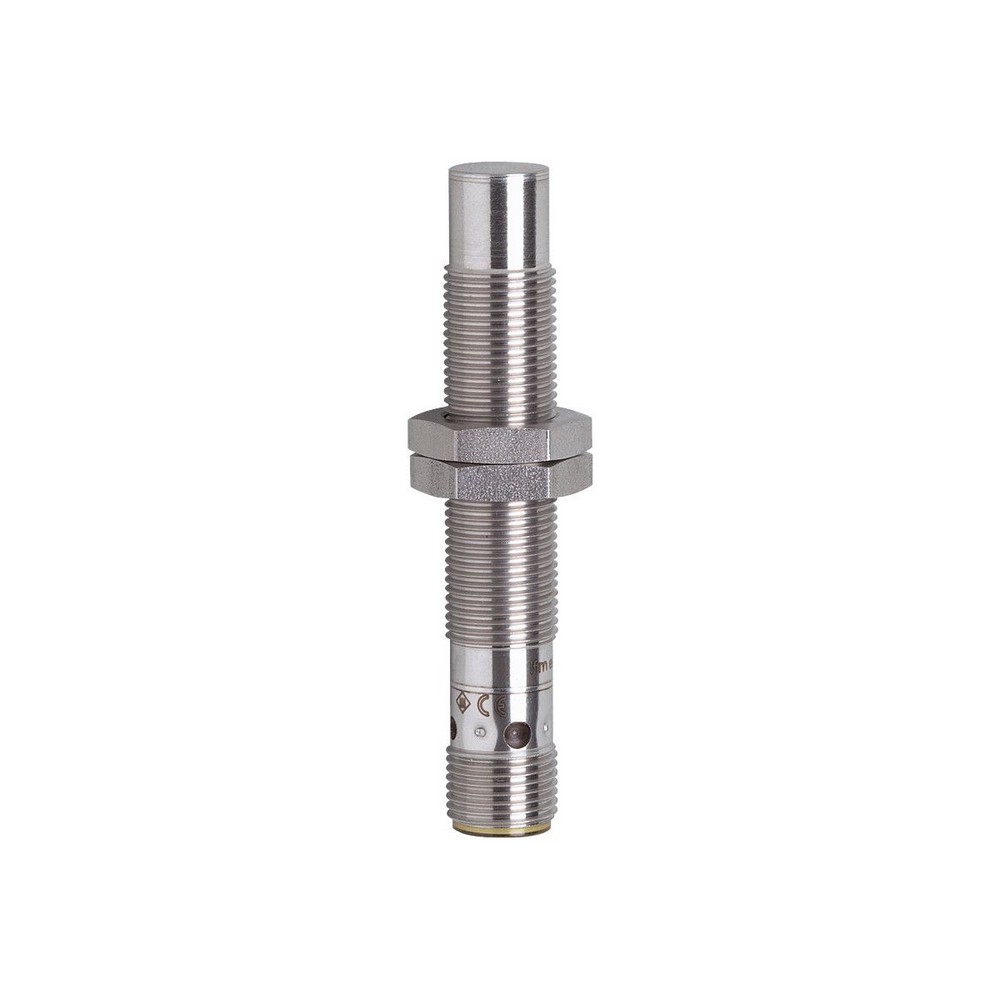

Индуктивный датчик в цельнометаллическом корпусе IFT245

Артикул: IFT245

Ожидается

Под заказ

Код товара	IFK3006-BPKG/AM/P/US-104-DPS

Индуктивный датчик в цельнометаллическом корпусе IFT245

Описание

Приложение

Предел прочности по давлению [bar]

100

Примечание к прочности по давлению


активная поверхность

Электронные данные

Рабочее напряжение [V]

10...36 DC

Потребление тока [mA]

Класс защиты

III

Защита от переполюсовки

да

Выходы

Электрическое исполнение

PNP

Функция выходного сигнала

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

100

Частота переключения DC [Hz]

500

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон контроля

Диапазон срабатывания [mm]

Реальное расстояние срабатывания Sr [mm]

6 ± 10 %

Рабочее расстояние срабатывания [mm]

0...4,9

Увеличенное расстояние срабатывания

да

Точность/ погрешность

Поправочный коэффициент

сталь: 1 / нерж.сталь: 1 / латунь: 0,9 / алюминий: 0,75 / медь: 0,6

Гистерезис [% от Sr]

1...20

Смещение точки переключения [% от Sr]

-10...10

Условия эксплуатации

Температура окружающей среды [°C]

0...100

Степень защиты

IP 65; IP 67; IP 68; IP 69K

Испытания / одобрения

ЭMC


EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 ВЧ проводимость	10 V
EN 55011 излучение	класс B

Сопротивление удару


EN 60068-2-27 Ehc	1 J

MTTF [годы]

810

Сертификат UL


Ta	0...40 °C
Enclosure type	Type 1
напряжение питания	Limited Voltage/Current
Номер файла UL	E174191

Механические данные

Вес [g]

31,1

Корпус

Резьбовой корпус

Монтаж

незаподлицо

Размеры [mm]

M12 x 1 / L = 70

Обозначение резьбы

M12 x 1

материал

корпус: нерж. сталь (1.4404 / 316L); активная поверхность: нерж. сталь (1.4404 / 316L); крепежные гайки: нерж. сталь (1.4404 / 316L); корпус разъемного соединения: PEI

Цельнометаллический корпус

да

Дисплеи / Элементы управления

Дисплей


Состояние выхода	4 x 90° светодиод, жёлтый

Принадлежности

Принадлежности (поставляются в комплекте)


крепежные гайки: 2

Примечания

Упаковочная величина

1 шт.

электрическое подключение - разъем

Соединение

Разъем: 1 x M12; Контакты: позолоченый

диаграммы и графики

Установка

Типовые размеры

Схема подключения

электрическое подключение - разъем

Разъем: 1 x M12; Контакты: позолоченый

Соединение
