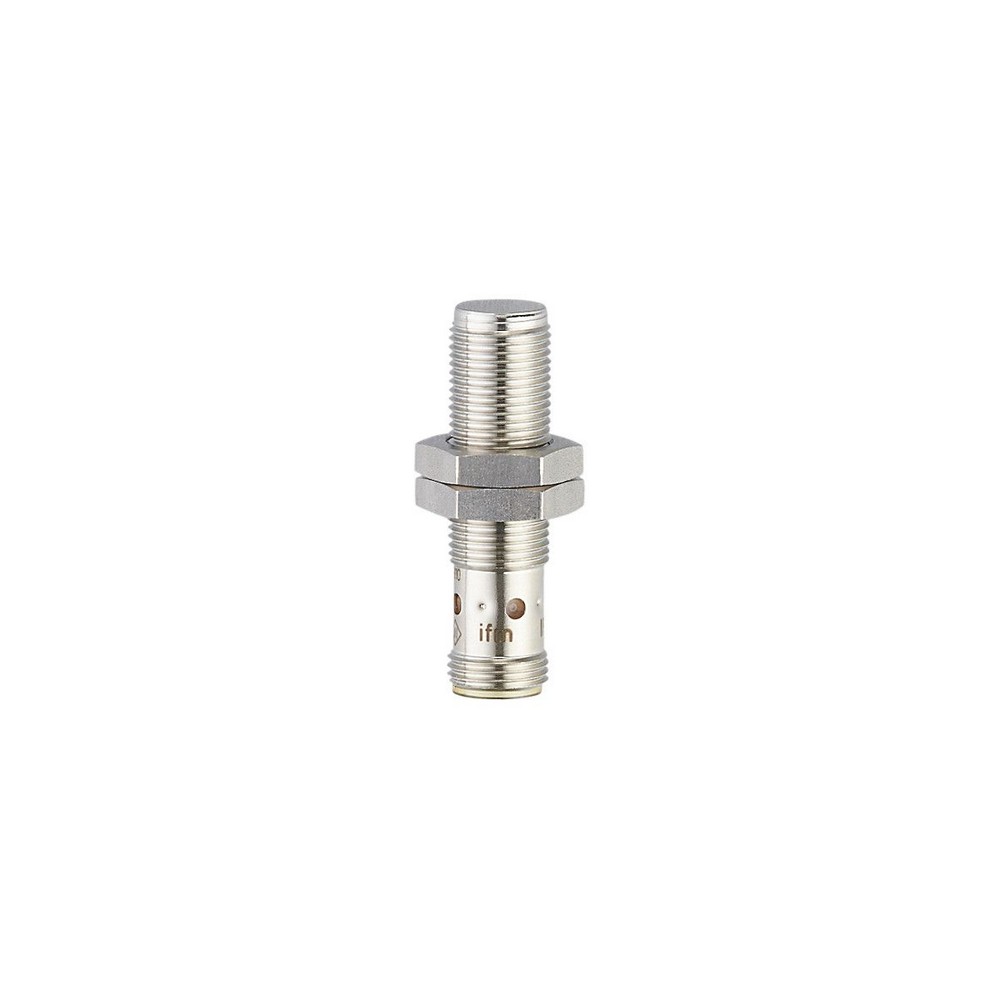

Индуктивный датчик в цельнометаллическом корпусе IFT259

Артикул: IFT259
Ожидается
Под заказ
Код товара IFB3005QBPKG/AM/P/US-104
  • Поделиться:
Индуктивный датчик в цельнометаллическом корпусе IFT259
Приложение
Предел прочности по давлению [bar]100
Примечание к прочности по давлению
активная поверхность
Электронные данные
Рабочее напряжение [V]10...30 DC
Потребление тока [mA]20
Класс защитыIII
Защита от переполюсовкида
Выходы
Электрическое исполнениеPNP
Функция выходного сигналаNO
Макс. падение напряжения коммутационного выхода DC [V]2,5
Постоянный ток нагрузки коммутационного выхода DC [mA]100
Частота переключения DC [Hz]250
Защита от короткого замыканияда
Защита от перегрузок по токуда
Диапазон контроля
Диапазон срабатывания [mm]5
Реальное расстояние срабатывания Sr [mm]5; (± 10 %)
Рабочее расстояние срабатывания [mm]0...4,05
Увеличенное расстояние срабатыванияда
Точность/ погрешность
Поправочный коэффициентсталь: 1 / нерж.сталь: 1 / латунь: 0,3 / алюминий: 0,3 / медь: 0,2
Гистерезис [% от Sr]3...15
Смещение точки переключения [%]-10...10
Условия эксплуатации
Температура окружающей среды [°C]0...100
Степень защитыIP 65; IP 66; IP 67; IP 68; IP 69K
Испытания / одобрения
ЭMC
EN 61000-4-2 ESD4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение10 V/m
EN 61000-4-4 Burst2 kV
EN 61000-4-6 ВЧ проводимость10 V
EN 55011класс B
Сопротивление удару
EN 60068-2-75 Ehc1 J
Виброустойчивость
EN 60068-2-6 Fc20 г (10...3000 Hz) / 50 циклов качания частоты; 1 октава в минуту в 3 осях
Ударопрочность
EN 60068-2-27 Ea100 г 11 мс полусинуса; 3 удара в каждом направлении по 3 координатным осям
Постоянная ударопрочность
EN 60068-2-29 Eb40 г 6 мс 4000 ударов в каждом направлении по 3 координатным осям
Быстрые изменения температуры
EN 60682-2-14 NcTA = 0°C; TB = 100°C; t1 = 30 min; t2 = 10 s 50 циклов
MTTF [годы]1386
Сертификат UL
Ta0...70 °C
Enclosure typeType 1
напряжение питанияUnlimited Voltage
Регистрационный номер ULA012
Номер файла ULE174191
Механические данные
Вес [g]24,7
Монтажquasi-flush монтаж
Размеры [mm]M12 x 1 / L = 45
Обозначение резьбыM12 x 1
материалнерж. сталь (1.4404 / 316L); активная поверхность: нерж. сталь (1.4404 / 316L); светодиодное окно: PEI; крепежные гайки: нерж. сталь (1.4404 / 316L)
Момент затяжки [Nm]15
Длина [mm]45
Цельнометаллический корпусда
Дисплеи / Элементы управления
Дисплей
Состояние выхода4 x светодиод, жёлтый
Принадлежности
Принадлежности (поставляются в комплекте)
контргайка 2
Примечания
Упаковочная величина1 шт.
электрическое подключение
СоединениеРазъем: 1 x M12; Контакты: позолоченый
диаграммы и графики
Установка

— RU-RU — IFT259-00 — 15.11.2018

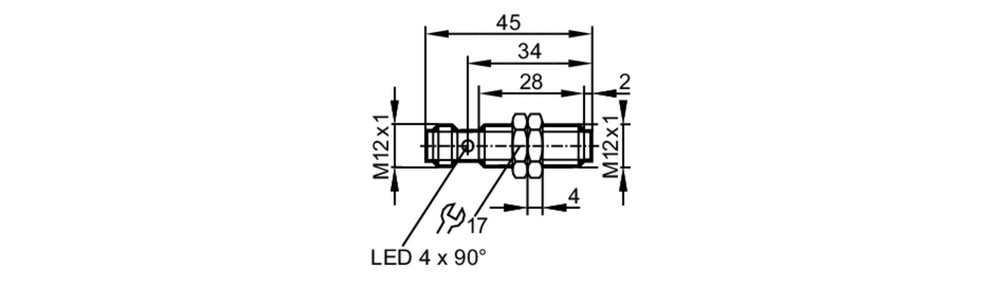

Типовые размеры

Схема подключения

электрическое подключение

Разъем: 1 x M12; Контакты: позолоченый

Соединение
