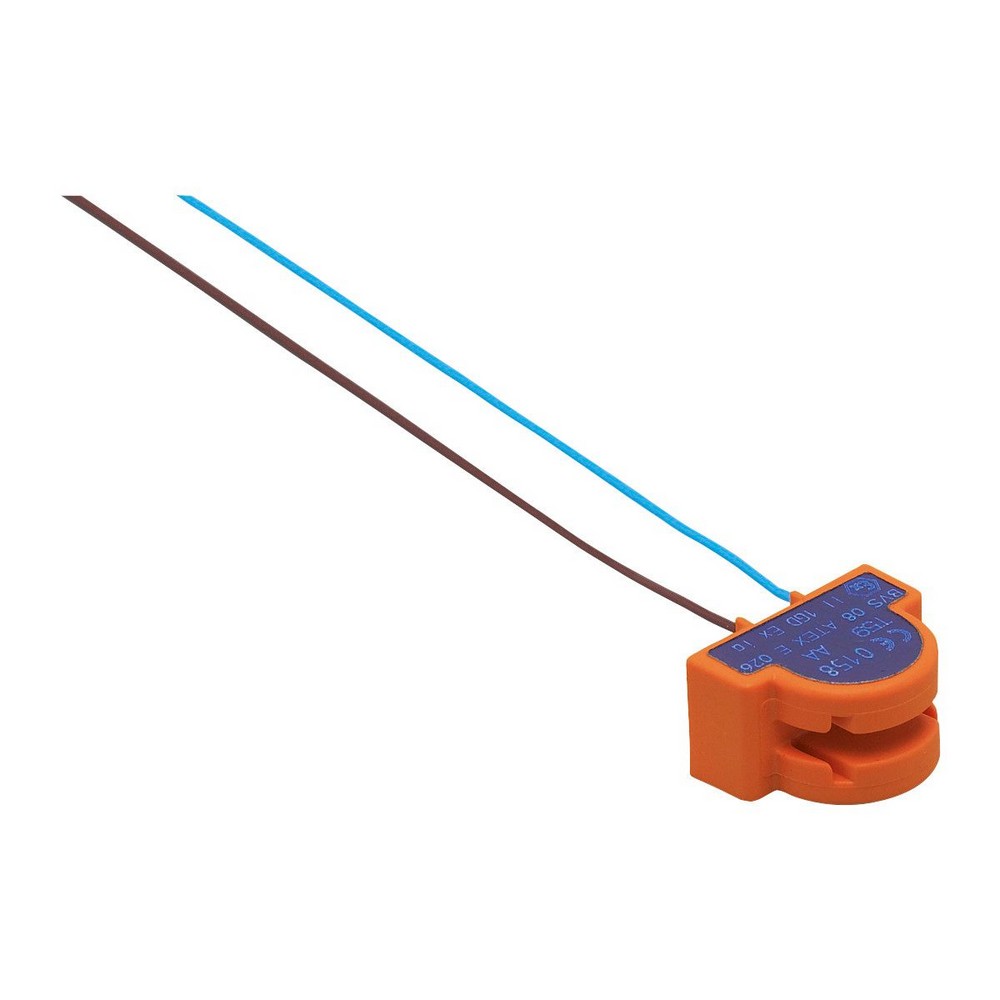

Индуктивный датчик NAMUR щелевого типа N7S20A

Артикул: N7S20A

Ожидается

Под заказ

Код товара	I7S2002-N /1G/1D

Индуктивный датчик NAMUR щелевого типа N7S20A

Описание

Электронные данные

Подключение к усилителю коммутационного сигнала

да

Коммутирующие усилители

подключение к сертифицированным искробезопасным цепям с максимальными значениями: U = 15 V / I = 50 mA / P = 120 mW

Номинальное напряжение DC [V]

8,2; (1k)

Напряжение питания DC [V]

5...25; (при использовании вне взрывоопасной зоны)

Потребление тока [mA]

1,2; (отключено; проводящий: > 2,1)

Класс защиты

III

Выходы

Электрическое исполнение

NAMUR

Функция выходного сигнала

Частота переключения DC [Hz]

5000

Диапазон контроля

Глубина установки (со стороны) [mm]

5...7

Условия эксплуатации

Температура окружающей среды [°C]

-40...100

Степень защиты

IP 67

Испытания / одобрения

Разрешение

BVS 08 ATEX E026; IECEx BVS 09.0016

Маркировка АТЕХ

II 1G Ex ia IIC T4 Ga

II 1D Ex ia IIIC T125°C Da

ЭMC


EN 60947-5-2

MTTF [годы]

2942

Классификация безопасности

Макс. внутренняя емкость [nF]

150

Макс. внутренняя индуктивность [µH]

120

Механические данные

Вес [g]

Корпус

Прямоугольный

Размеры [mm]

8 x 15 x 11

Ширина слота [mm]

Материал

PBT (полибутилентерефталат)

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Кабель: 0,5 m; 2 x 0,06 mm, PTFE (тефлон)

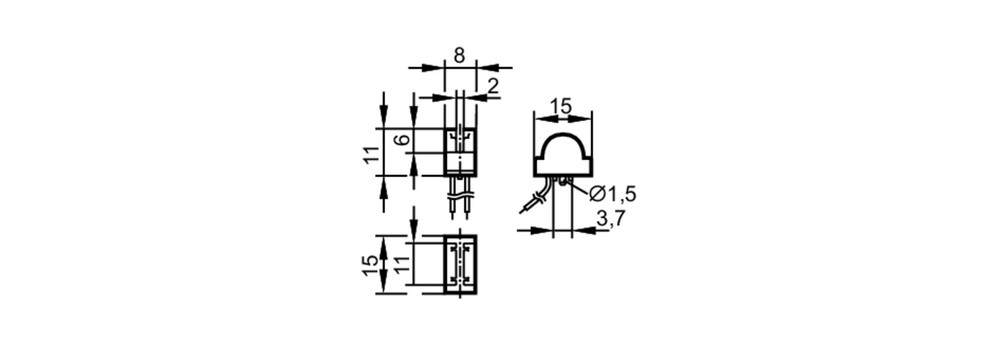

Типовые размеры

Схема подключения

электрическое подключение

Кабель: 0,5 m; 2 x 0,06 mm, PTFE (тефлон)

Соединение

	Цвета жил :
BN =	коричневый
BU =	синий
