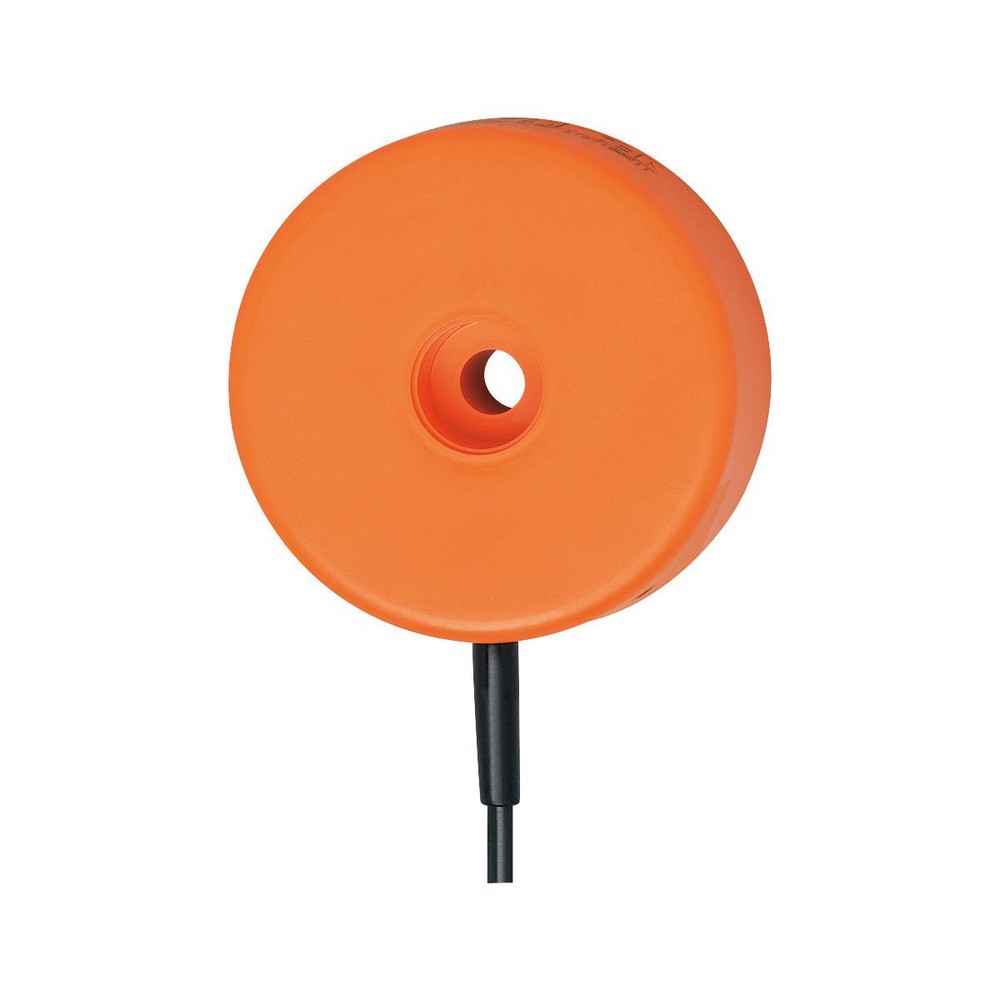

Индуктивный датчик I15005

Артикул: I15005

Ожидается

Под заказ

Код товара	SIT-4070-CPKG/2M

Описание

Электронные данные

Рабочее напряжение [V]

10...36 DC

Потребление тока [mA]

20; (24 V)

Класс защиты

Защита от переполюсовки

да

Выходы

Электрическое исполнение

PNP

Функция выходного сигнала

комплементарный

Макс. падение напряжения коммутационного выхода DC [V]

3,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

250

Частота переключения DC [Hz]

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон контроля

Диапазон срабатывания [mm]

20...70

Настраиваемое расстояние срабатывания

да

Заводская настройка расстояния срабатывания [mm]

Реальное расстояние срабатывания Sr [mm]

70 ± 10 %

Точность/ погрешность

Поправочный коэффициент

сталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,4 / медь: 0,3

Гистерезис [% от Sr]

Смещение точки переключения [% от Sr]

-15...15

Условия эксплуатации

Температура окружающей среды [°C]

-20...70

Степень защиты

IP 65

Испытания / одобрения

ЭMC


EN 60947-5-2
EN 55011	класс B

Механические данные

Вес [g]

508,5

Корпус

Цилиндрический

Монтаж

незаподлицо

Размеры [mm]

O 100

материал

PBT (полибутилентерефталат)

Дисплеи / Элементы управления

Дисплей


Состояние выхода	1 x светодиод, жёлтый

Принадлежности

Принадлежности (поставляются в комплекте)


болты: 1 x M10 x 50
колпачки: 1

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Кабель: 2 m, PVC (поливинилхлорид); 4 x 0,34 mm

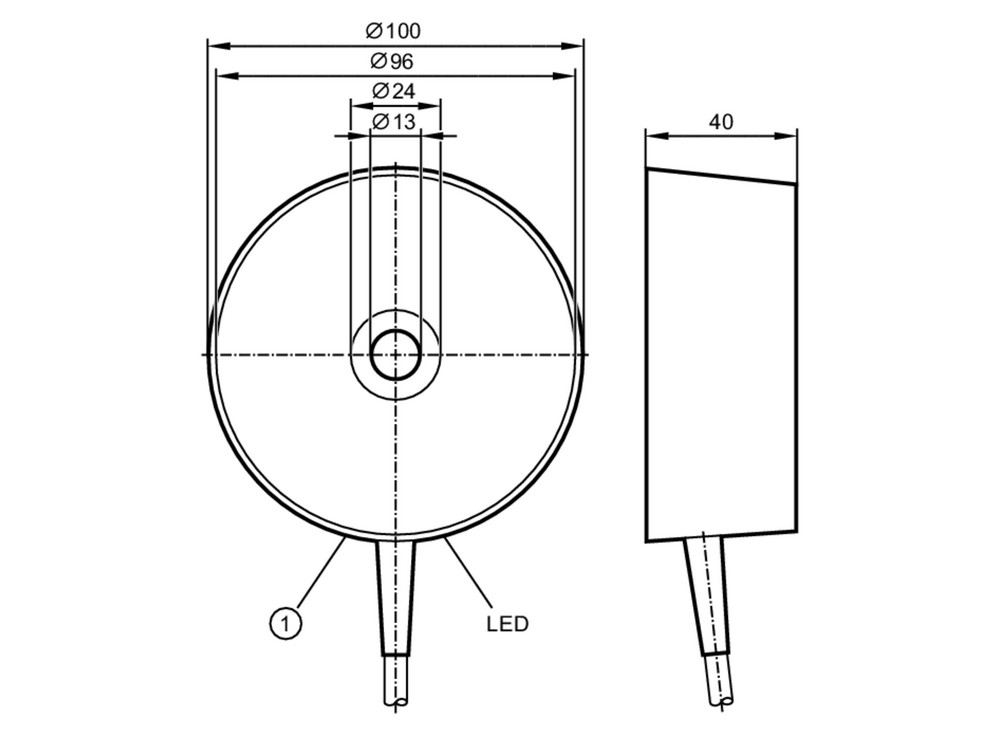

Типовые размеры

1 с потенциометром

Схема подключения

электрическое подключение

Кабель: 2 m, PVC (поливинилхлорид); 4 x 0,34 mm

Соединение

	Цвета жил :
BK =	черный
BN =	коричневый
BU =	синий
WH =	белый
