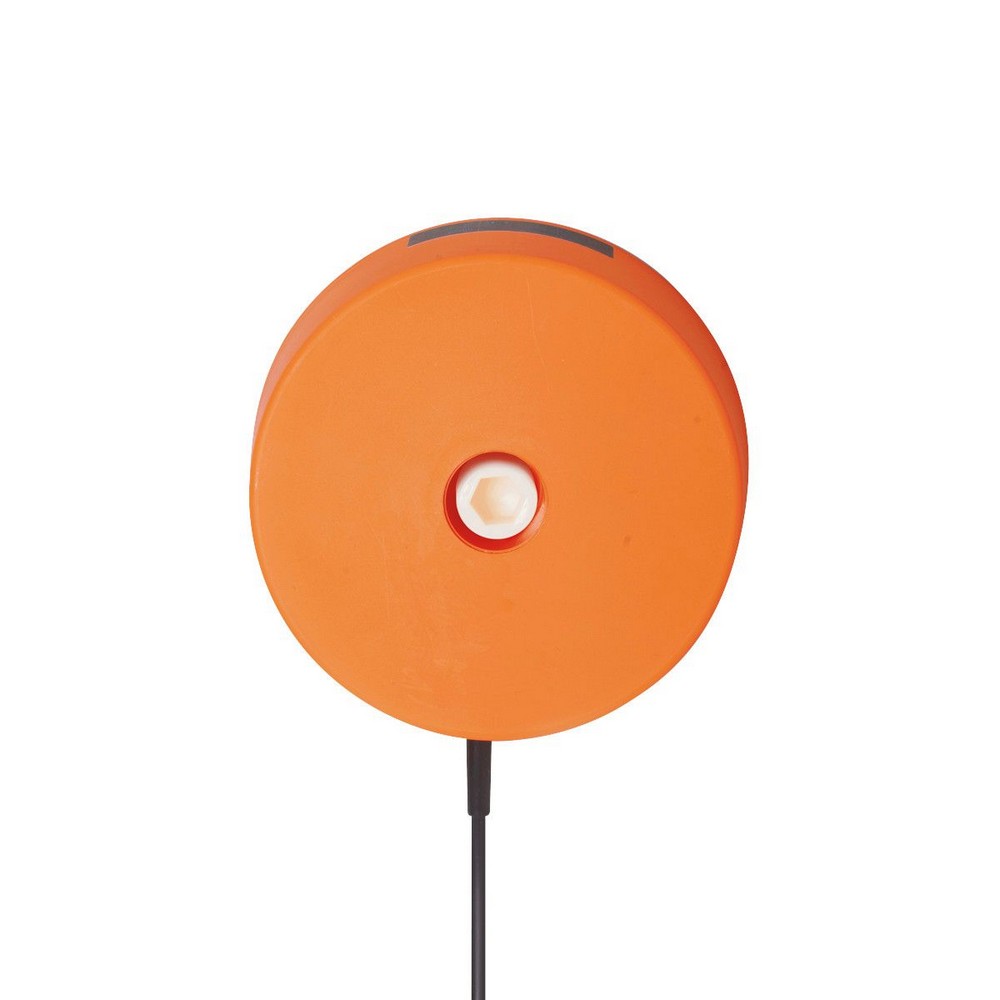

Индуктивный датчик I22001

Артикул: I22001

Ожидается

Под заказ

Код товара	SIY-2120-ABOW

Описание

Электронные данные

Частота АС [Hz]

47...63

Рабочее напряжение [V]

90...250 AC

Класс защиты

Защита от перепутывания полярности

нет

Выходы

Функция выходного сигнала

Макс. падение напряжения коммутационного выхода АС [V]

Минимальная нагрузка по току [mA]

Макс. ток утечки [mA]

Постоянный ток нагрузки коммутационного выхода АС [mA]

200; (250 (...50 °C))

Кратковременный ток нагрузки коммутационного выхода [mA]

1500; (10 ms / 0,5 Hz)

Частота переключения АС [Hz]

Защита от короткого замыкания

нет

Защита от перегрузок по току

нет

Диапазон контроля

Диапазон срабатывания [mm]

30...120

Настраиваемое расстояние срабатывания

да

Заводская настройка расстояния срабатывания [mm]

120

Реальное расстояние срабатывания Sr [mm]

120 ± 10 %

Точность/ погрешность

Поправочный коэффициент

сталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,3 / медь: 0,2

Гистерезис [% от Sr]

Смещение точки переключения [% от Sr]

-15...15

Условия эксплуатации

Температура окружающей среды [°C]

-20...70

Степень защиты

IP 65

Испытания / одобрения

ЭMC


EN 60947-5-2

MTTF [годы]

25368

Механические данные

Вес [g]

1231,5

Корпус

Цилиндрический

Монтаж

незаподлицо

Размеры [mm]

O 164

материал

корпус: PBT (полибутилентерефталат); заглушка: алюминий

Дисплеи / Элементы управления

Дисплей


Состояние выхода	1 x светодиод, жёлтый

электрическое подключение

Требуемая защита

миниатюрный предохранитель IEC60127-2 лист 1; 2 A; быстрая реакция

Примечания


Рекомендуем проверить прибор на функциональность после короткого замыкания.

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Кабель: 2 m, PVC (поливинилхлорид); 2 x 0,5 mm

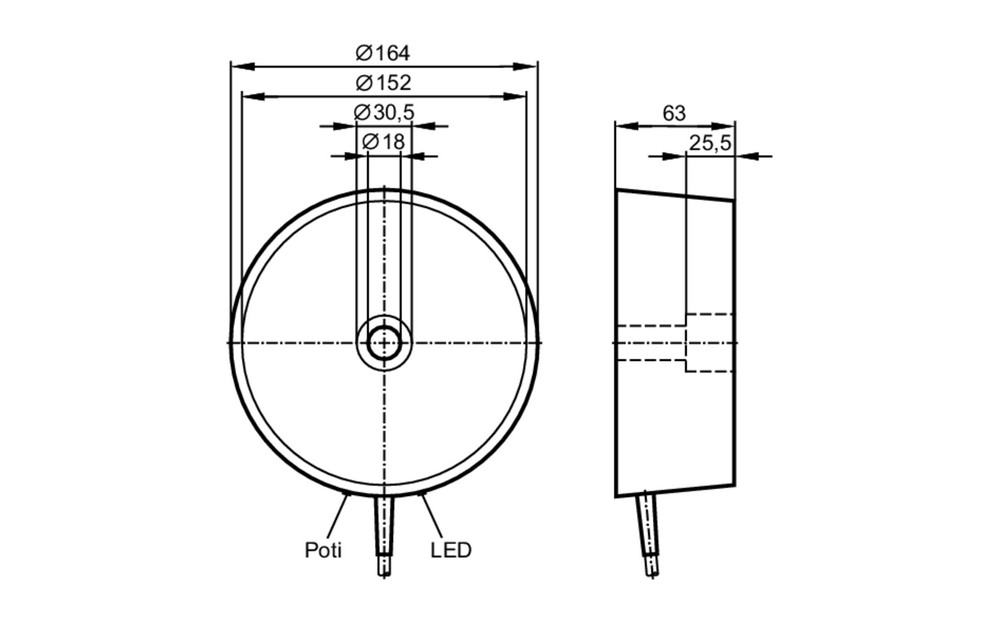

Типовые размеры

Схема подключения

электрическое подключение

Кабель: 2 m, PVC (поливинилхлорид); 2 x 0,5 mm

Соединение

	Примечание миниатюрный предохранитель IEC60127-2 лист 1 2 A быстрая реакция
	Цвета жил :
BN =	коричневый
BU =	синий
