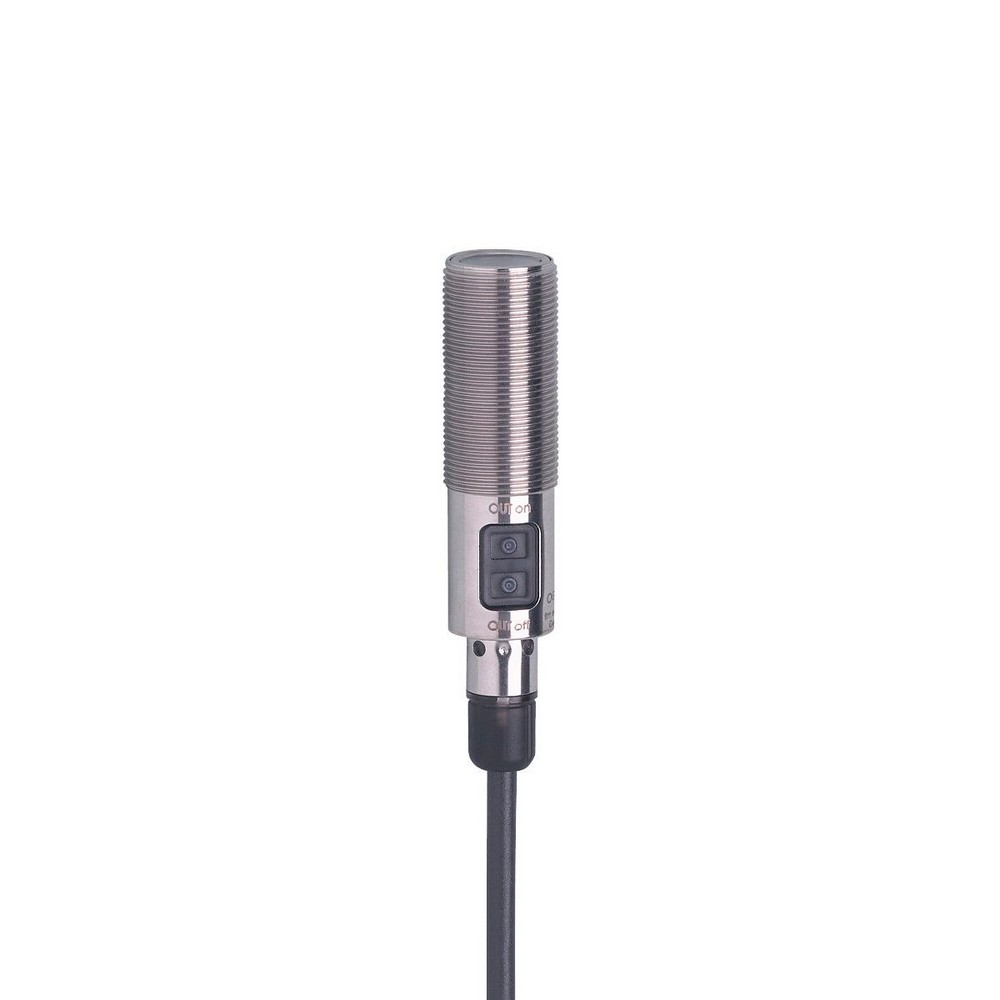

Датчик диффузного отражения OGT501

Артикул: OGT501

Ожидается

Под заказ

Код товара	OGT-FPKG/2M

Описание

Приложение

Функциональный принцип

Датчик диффузного отражения

Электронные данные

Рабочее напряжение [V]

10...36 DC

Потребление тока [mA]

Класс защиты

Защита от переполюсовки

да

Тип света

красный свет

Длина волны [nm]

624

Выходы

Электрическое исполнение

PNP

Функция выходного сигнала

Режим срабатывания на свет / затемнение; (программируемый)

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

150; (200 (...60 °C))

Частота переключения DC [Hz]

2000

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон контроля

Диапазон [mm]

2...800; (белая бумага 200 x 200 mm 90 % отражение)

Заводская настройка


$Hellschaltung

Настраиваемый диапазон

да

Макс. диаметр светового пятна [mm]

Размеры светового пятна по отношению к

при максимальном диапазоне

Конечное значение диапазона измерения [mm]

150...800

Условия эксплуатации

Температура окружающей среды [°C]

-25...80

Степень защиты

IP 67

Испытания / одобрения

ЭMC


EN 60947-5-2

MTTF [годы]

473

Механические данные

Вес [g]

136,3

Корпус

Резьбовой корпус

Размеры [mm]

M18 x 1 / L = 80,4

Обозначение резьбы

M18 x 1

материал

нерж. сталь (1.4404 / 316L); PA (полиамид); LCP; EPDM; TPU

Материал линз


PMMA

Дисплеи / Элементы управления

Дисплей


Состояние выхода	1 x светодиод, жёлтый

Функция обучения

да

Электронная блокировка

да

Принадлежности

Принадлежности (поставляются в комплекте)


крепежные гайки: 2 x

Примечания


Напряжение питания "supply class 2" согласно cULus

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Кабель: 2 m, PUR; 3 x 0,34 mm

диаграммы и графики

график эксплуатационного резерва

Типовые размеры

1 Кнопки для программирования

2x светодиод 4 x 90°

Схема подключения

электрическое подключение

Кабель: 2 m, PUR; 3 x 0,34 mm

Соединение

	Цвета жил :
BK =	черный
BN =	коричневый
BU =	синий
