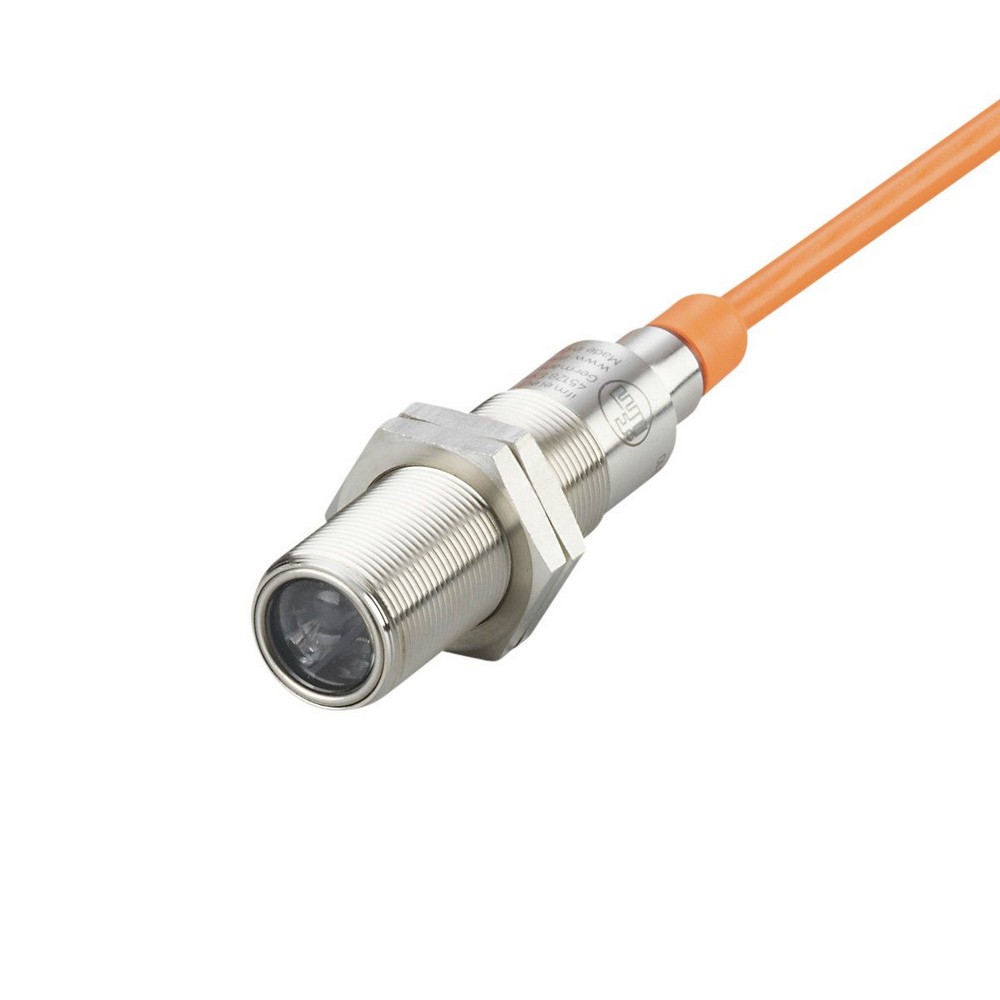

датчик диффузного отражения с функцией подавления заднего фона OGH309

Артикул: OGH309
Ожидается
Под заказ
Код товара OGH-DPKG/6M
  • Поделиться:
датчик диффузного отражения с функцией подавления заднего фона OGH309
Приложение
Функциональный принципДатчик диффузного отражения
Электронные данные
Рабочее напряжение [V]10...36 DC
Потребление тока [mA]25
Класс защитыII
Защита от переполюсовкида
Тип светакрасный свет
Выходы
Электрическое исполнениеPNP
Функция выходного сигналаРежим срабатывания на темноту
Макс. падение напряжения коммутационного выхода DC [V]2,5
Постоянный ток нагрузки коммутационного выхода DC [mA]150; (200 (...60 °C))
Частота переключения DC [Hz]1000
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от перегрузок по токуда
Диапазон контроля
Диапазон [mm] 200; (белая бумага 200 x 200 mm 90 % отражение)
Диапазон для белого объекта (90 % отражение) [mm] 200
Диапазон для серого объекта (18 % отражение) [mm] 200
Диапазон для черного объекта (6 % отражение) [mm] 190
Настраиваемый диапазоннет
Макс. диаметр светового пятна [mm]17
Размеры светового пятна по отношению к Диапазон
Доступно подавление заднего фонада
Условия эксплуатации
Температура окружающей среды [°C]-25...80
Степень защитыIP 67; IP 68; IP 69K
Испытания / одобрения
ЭMC
EN 60947-5-2
MTTF [годы]372
Механические данные
Вес [g]259,2
КорпусРезьбовой корпус
Размеры [mm]M18 x 1 / L = 80,4
Обозначение резьбыM18 x 1
материалкорпус: нерж. сталь (1.4404 / 316L); Уплотнение: EPDM
Материал линз
PMMA
Дисплеи / Элементы управления
Дисплей
Состояние выхода1 x светодиод, жёлтый
Принадлежности
Принадлежности (поставляются в комплекте)
крепежные гайки: 2 x
Примечания
Примечания
Напряжение питания "supply class 2" согласно cULus
Упаковочная величина1 шт.
электрическое подключение
СоединениеКабель: 6 m, PVC; 3 x 0,34 mm

— RU-RU — OGH309-00 — 20.03.2012

Типовые размеры

Схема подключения

электрическое подключение

Кабель: 6 m, PVC; 3 x 0,34 mm

Соединение

Цвета жил :
BK =черный
BN =коричневый
BU =синий
