Рефлекторный датчик O5P51A

Артикул: O5P51A

Ожидается

Под заказ

Код товара	O5P-FPKG/US100/3D

Описание

Приложение

Функциональный принцип

Рефлекторный датчик

Электронные данные

Рабочее напряжение [V]

10...30 DC; (вне опасной зоны: 10...36)

Потребление тока [mA]

Класс защиты

III

Защита от переполюсовки

да

Тип света

красный свет

Выходы

Электрическое исполнение

PNP

Функция выходного сигнала

Режим срабатывания на свет / затемнение; (программируемый)

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

100; (вне опасной зоны: 200)

Частота переключения DC [Hz]

2000

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон контроля

Расстояние срабатывания с призматическим отражателем [m]

0,075...10; (Призматический отражатель O 80 E20005)

Настраиваемый диапазон

да

Макс. диаметр светового пятна [mm]

250

Доступен поляризационный фильтр

да

Условия эксплуатации

Температура окружающей среды [°C]

-10...50

Примечание к температуре окружающей среды


вне опасной зоны: -25...60

Степень защиты

IP 65

Испытания / одобрения

Маркировка АТЕХ

II 3D Ex tc IIIC T105°C Dc X

ЭMC


EN 60947-5-2

MTTF [годы]

435

Механические данные

Вес [g]

336,5

Корпус

Прямоугольный

Размеры [mm]

105 x 30 x 62

Материал

корпус: PA (полиамид); Лицевая рама: нерж.сталь; интерфейс оператора: TPU; Защитная крышка: нерж.сталь

Материал линз


PMMA

Насадка на линзы

Боковая оптика

Дисплеи / Элементы управления

Дисплей


Состояние выхода	1 x светодиод, жёлтый

Функция обучения

да

Электронная блокировка

да

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12

диаграммы и графики

график эксплуатационного резерва

Типовые размеры

1 Кнопки для программирования

Приёмник за верхней линзой

излучатель за нижней линзой

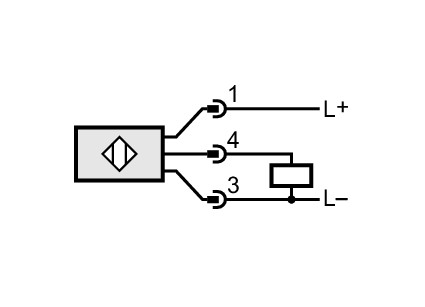

Схема подключения

электрическое подключение

Разъем: 1 x M12

Соединение
