датчик диффузного отражения с функцией подавления заднего фона O5H51A

Артикул: O5H51A

Ожидается

Под заказ

Код товара	O5H-FPKG/US100/3D

датчик диффузного отражения с функцией подавления заднего фона O5H51A

Описание

Приложение

Функциональный принцип

Датчик диффузного отражения

Электронные данные

Рабочее напряжение [V]

10...30 DC; (вне опасной зоны: 10...36)

Потребление тока [mA]

Класс защиты

III

Защита от переполюсовки

да

Тип света

красный свет

Выходы

Электрическое исполнение

PNP

Функция выходного сигнала

Режим срабатывания на свет / затемнение; (программируемый)

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

100; (вне опасной зоны: 200)

Частота переключения DC [Hz]

1000

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон контроля

Диапазон [mm]

50...1800; (белая бумага 200 x 200 mm 90 % отражение)

Диапазон для белого объекта (90 % отражение) [mm]

50...1800

Диапазон для серого объекта (18 % отражение) [mm]

50...900

Диапазон для черного объекта (6 % отражение) [mm]

50...600

Настраиваемый диапазон

да

Макс. диаметр светового пятна [mm]

Доступно подавление заднего фона

да

Условия эксплуатации

Температура окружающей среды [°C]

-10...50

Примечание к температуре окружающей среды


вне опасной зоны: -25...60

Степень защиты

IP 65

Испытания / одобрения

Маркировка АТЕХ

II 3D Ex tc IIIC T105°C Dc X

ЭMC


EN 60947-5-2

MTTF [годы]

360

Механические данные

Вес [g]

335

Корпус

Прямоугольный

Размеры [mm]

105 x 30 x 62

Материал

корпус: PA (полиамид); Лицевая рама: нерж.сталь; интерфейс оператора: TPU; Защитная крышка: нерж.сталь

Материал линз


PMMA

Насадка на линзы

Боковая оптика

Дисплеи / Элементы управления

Дисплей


Состояние выхода	1 x светодиод, жёлтый

Функция обучения

да

Электронная блокировка

да

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12

диаграммы и графики

a:	датчик
b:	объект
c:	задний фон
x:	расстояние датчик/объект [mm]
y:	мин. расстояние объект/задний фон [mm]

линия точности

x:	расстояние датчик/объект [mm]
y:	мин. расстояние объект/задний фон [mm]
1 =	объект черный (6 % отражение) , задний фон (белый 90 % отражение)
2 =	объект серый (отражение 18 %) , задний фон (белый 90 % отражение)
3 =	объект белый (отражение 90 %) , задний фон (белый 90 % отражение)

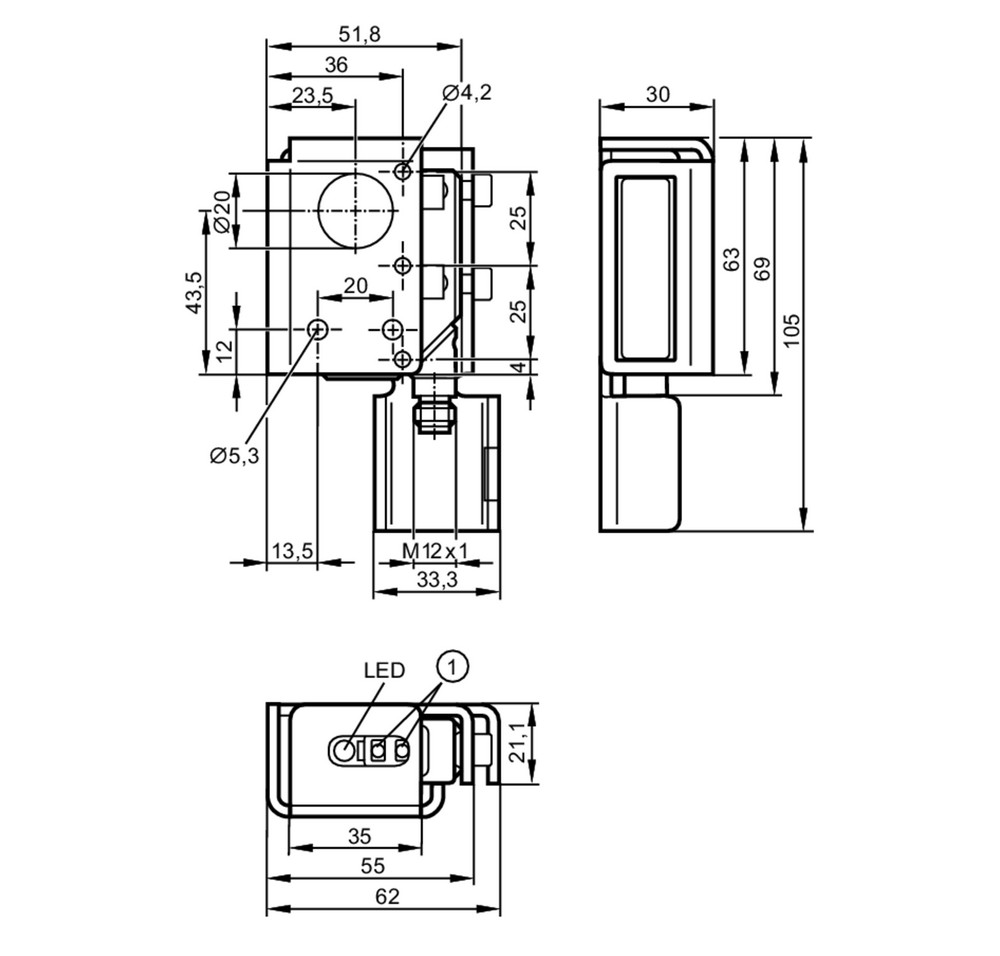

Типовые размеры

1 Кнопки для программирования

Приёмник за верхней линзой

излучатель за нижней линзой

Схема подключения

электрическое подключение

Разъем: 1 x M12

Соединение
