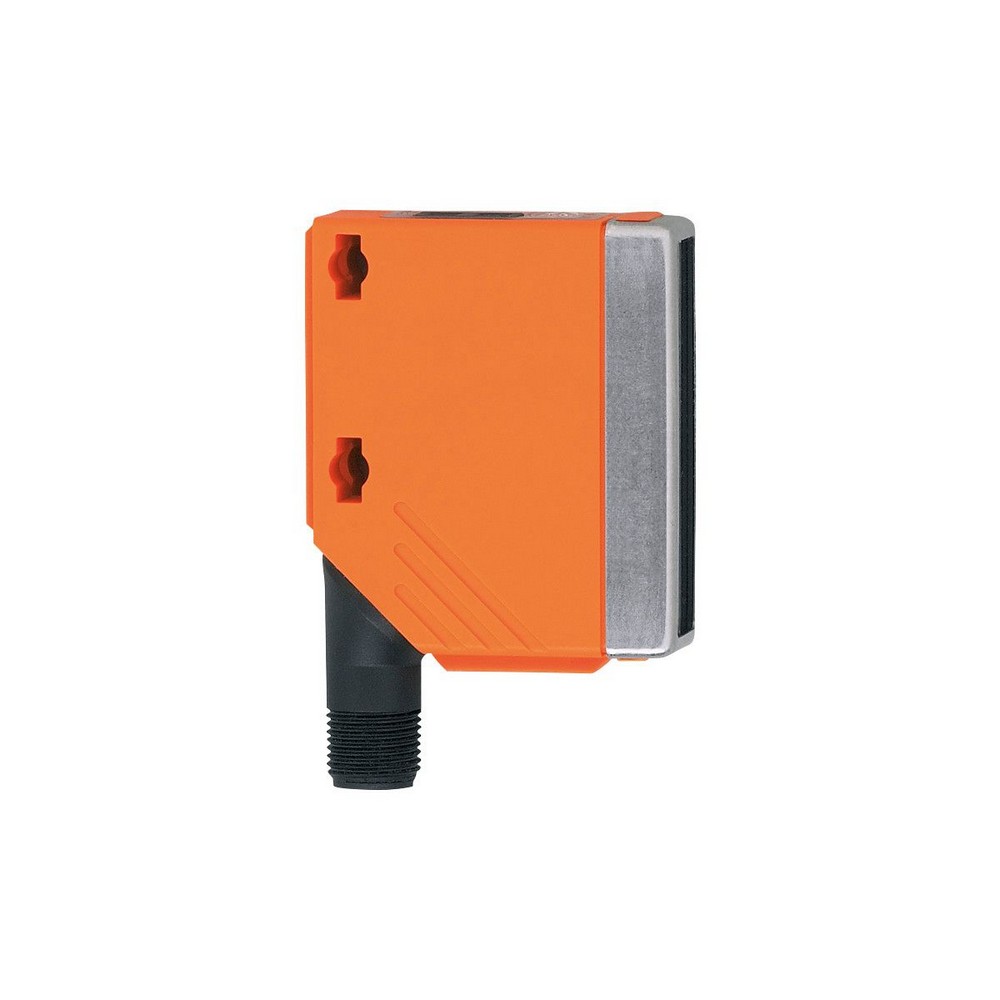

Рефлекторный датчик для обнаружения прозрачных объектов O5G500

Артикул: O5G500

Ожидается

Под заказ

Код товара	O5PGFAKG/US100

Рефлекторный датчик для обнаружения прозрачных объектов O5G500

Описание

Приложение

Функциональный принцип

Рефлекторный датчик

Электронные данные

Рабочее напряжение [V]

10...36 DC; ("supply class 2" согласно cULus)

Потребление тока [mA]

Класс защиты

Защита от переполюсовки

да

Тип света

красный свет

Длина волны [nm]

624

Выходы

Электрическое исполнение

PNP/NPN; (Автоматическое определение нагрузки PNP/NPN)

Функция выходного сигнала

Режим срабатывания на свет / затемнение; (программируемый)

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Функциональный контрольный выход

да

Макс. падение напряжения функционального контрольного выхода [V]

2,5

Макс. нагрузка тока для функционального контрольного выхода [mA]

Постоянный ток нагрузки коммутационного выхода DC [mA]

200

Частота переключения DC [Hz]

1500

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон контроля

Расстояние срабатывания с призматическим отражателем [m]

0...3; (Призматический отражатель 100 x 100 mm E20454)

Настраиваемый диапазон

да

Макс. диаметр светового пятна [mm]

Размеры светового пятна по отношению к

при максимальном диапазоне

Доступен поляризационный фильтр

да

Условия эксплуатации

Температура окружающей среды [°C]

-25...60

Степень защиты

IP 67

Испытания / одобрения

ЭMC


EN 60947-5-2

MTTF [годы]

405

Механические данные

Вес [g]

Корпус

Прямоугольный

Размеры [mm]

56 x 18,2 x 46,8

материал

корпус: PA (полиамид); Лицевая рама: нерж.сталь; интерфейс оператора: TPU

Материал линз


PMMA

Насадка на линзы

Боковая оптика

Дисплеи / Элементы управления

Дисплей


Состояние выхода	1 x светодиод, жёлтый
Функция	1 x светодиод, красный

Функция обучения

да

Электронная блокировка

да

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12

диаграммы и графики

график эксплуатационного резерва

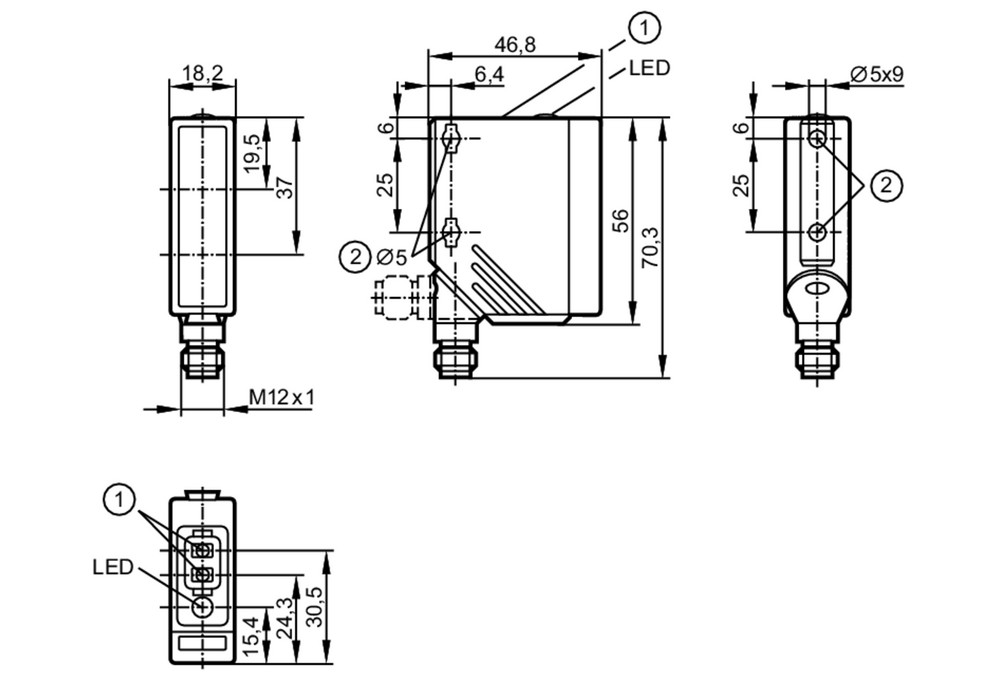

Типовые размеры

1 Кнопки для программирования

2 Максимальный момент затяжки для крепежного винта М5 - 2 Нм

Схема подключения

электрическое подключение

Разъем: 1 x M12

Соединение

2	Функциональный контрольный выход
4	Коммутационный выход
2+4	Автоматическое определение нагрузки PNP/NPN
5	n.c. = не используется
