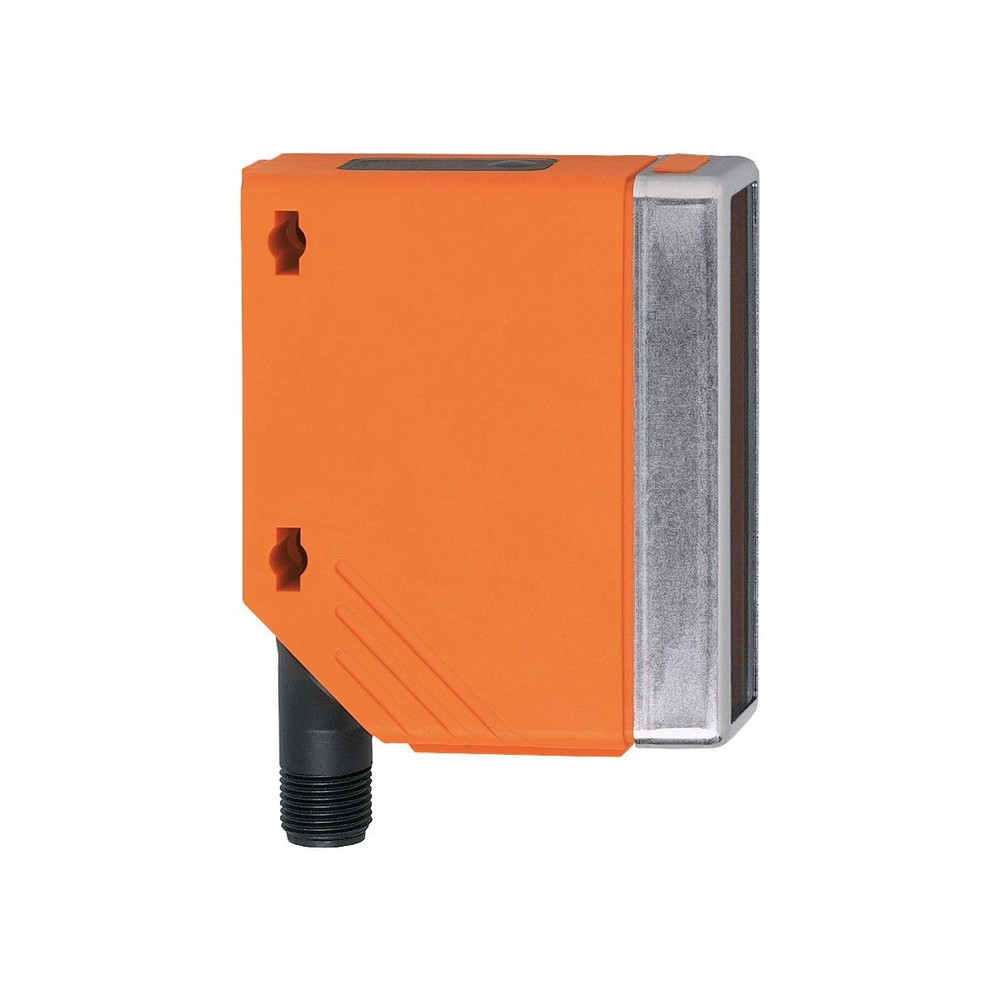

датчик диффузного отражения с функцией подавления заднего фона O4H201

Артикул: O4H201
Ожидается
Под заказ
Код товара O4H-DPKG/US100
  • Поделиться:
датчик диффузного отражения с функцией подавления заднего фона O4H201
Приложение
Функциональный принципДатчик диффузного отражения
Электронные данные
Рабочее напряжение [V]10...36 DC; ("supply class 2" согласно cULus)
Потребление тока [mA]25
Класс защитыII
Защита от переполюсовкида
Тип светакрасный свет
Длина волны [nm]624
Выходы
Электрическое исполнениеPNP
Функция выходного сигналаРежим срабатывания на темноту
Макс. падение напряжения коммутационного выхода DC [V]2,5
Постоянный ток нагрузки коммутационного выхода DC [mA]200
Частота переключения DC [Hz]1000
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от перегрузок по токуда
Диапазон контроля
Диапазон [mm]100...2000; (белая бумага 200 x 200 mm 90 % отражение)
Диапазон для белого объекта (90 % отражение) [mm]100...2000
Диапазон для серого объекта (18 % отражение) [mm]100...1100
Диапазон для черного объекта (6 % отражение) [mm]100...700
Настраиваемый диапазонда
Макс. диаметр светового пятна [mm]100
Размеры светового пятна по отношению к при максимальном диапазоне
Доступно подавление заднего фонада
Условия эксплуатации
Температура окружающей среды [°C]-25...60
Степень защитыIP 65
Испытания / одобрения
ЭMC
EN 60947-5-2
MTTF [годы]326
Механические данные
Вес [g]121,5
КорпусПрямоугольный
Размеры [mm]74,4 x 27 x 63,8
материалкорпус: PA (полиамид); Лицевая рама: нерж.сталь; интерфейс оператора: TPE / PC
Материал линз
PMMA
Насадка на линзыБоковая оптика
Дисплеи / Элементы управления
Дисплей
Состояние выхода1 x светодиод, жёлтый
Элементы управления
с потенциометром
Примечания
Упаковочная величина1 шт.
электрическое подключение
СоединениеРазъем: 1 x M12
диаграммы и графики

a:датчик
b:объект
c:задний фон
x:расстояние датчик/объект [mm]
y:мин. расстояние объект/задний фон [mm]
линия точности
x:расстояние датчик/объект [mm]
y:мин. расстояние объект/задний фон [mm]
1 =объект черный (6 % отражение) , задний фон (белый 90 % отражение)
2 =объект серый (отражение 18 %) , задний фон (белый 90 % отражение)
3 =объект белый (отражение 90 %) , задний фон (белый 90 % отражение)

— RU-RU — O4H201-00 — 12.11.2007

Типовые размеры

1 с потенциометром

2 Максимальный момент затяжки для крепежного винта М5 - 2 Нм

Приёмник за верхней линзой

излучатель за нижней линзой

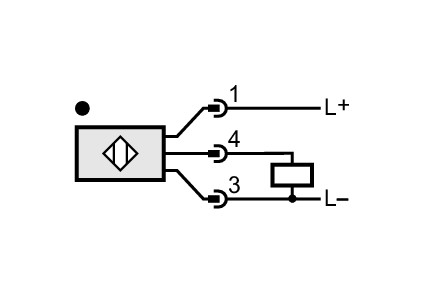

Схема подключения

электрическое подключение

Разъем: 1 x M12

Соединение
