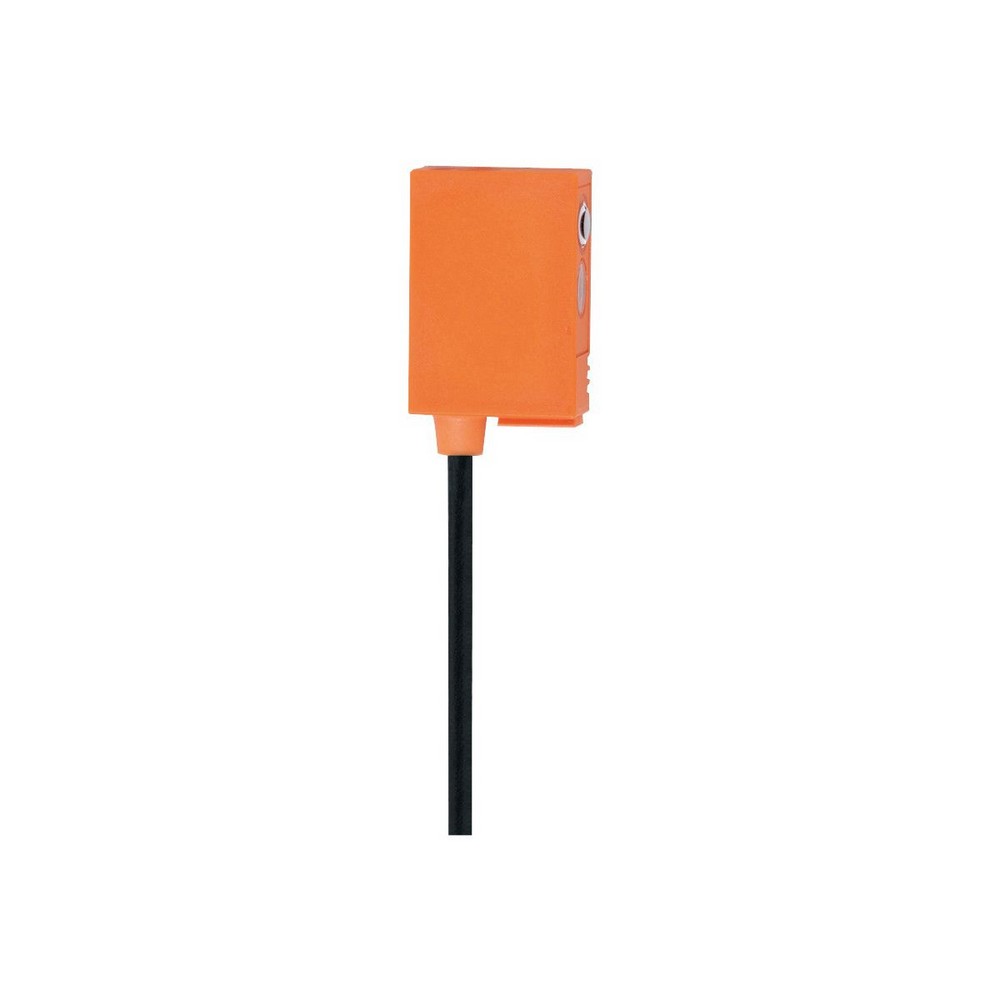

Датчик диффузного отражения OJ5024

Артикул: OJ5024

Ожидается

Под заказ

Код товара	OJB-FPKG/SO

Описание

Приложение

Функциональный принцип

Датчик диффузного отражения

Электронные данные

Рабочее напряжение [V]

10...30 DC

Потребление тока [mA]

Класс защиты

III

Защита от переполюсовки

да

Тип света

красный свет

Длина волны [nm]

660

Выходы

Электрическое исполнение

PNP

Функция выходного сигнала

Режим срабатывания на свет / затемнение; (программируемый)

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

200

Частота переключения DC [Hz]

2000

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон контроля

Диапазон [mm]

1...600; (белая бумага 200 x 200 mm 90 % отражение)

Настраиваемый диапазон

да

Макс. диаметр светового пятна [mm]

Размеры светового пятна по отношению к

при максимальном диапазоне

Условия эксплуатации

Температура окружающей среды [°C]

-25...60

Степень защиты

IP 67

Испытания / одобрения

ЭMC


EN 60947-5-2

MTTF [годы]

854

Механические данные

Вес [g]

73,7

Корпус

Прямоугольный

Размеры [mm]

35 x 11 x 24

материал

корпус: ABS; зажимное приспособление: отливка из цинка; светодиодное окно: SEPS; Кнопка для программирования: SEPS

Материал линз


стекло

Насадка на линзы

Боковая оптика

Дисплеи / Элементы управления

Дисплей


Состояние выхода	1 x светодиод, жёлтый
режим работы	1 x светодиод, зелёный
Функция	1 x светодиод, красный

Электронная блокировка

да

Принадлежности

Принадлежности (поставляются в комплекте)


Основной крепеж: 1 x, E20964
болты: 2 x x M3 x 16
пружинная шайба: 2 x
гайки: 2 x

Примечания


Напряжение питания "supply class 2" согласно cULus

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Кабель: 2 m, PVC; 4 x 0,14 mm

диаграммы и графики

график эксплуатационного резерва

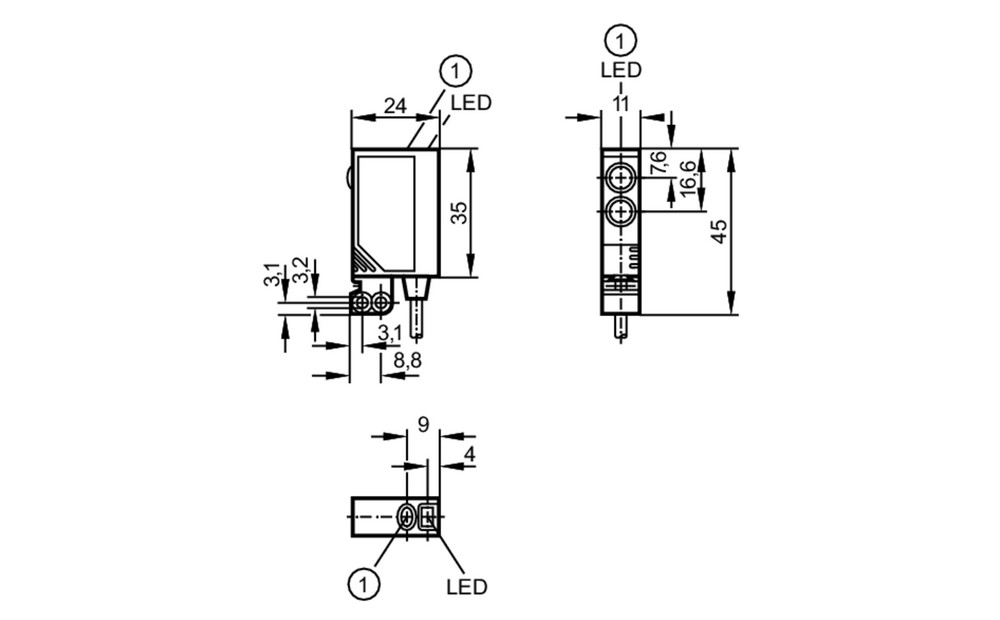

Типовые размеры

1 Кнопка для программирования

Схема подключения

электрическое подключение

Кабель: 2 m, PVC; 4 x 0,14 mm

Соединение

	Цвета жил :
BK =	черный
BN =	коричневый
BU =	синий
WH =	белый
