Рефлекторный датчик OJ5062

Артикул: OJ5062

Ожидается

Под заказ

Код товара	OJP-FPKG/FO/0,15M/US

Описание

Приложение

Функциональный принцип

Рефлекторный датчик

Электронные данные

Рабочее напряжение [V]

10...30 DC

Потребление тока [mA]

Класс защиты

III

Защита от переполюсовки

да

Тип света

красный свет

Длина волны [nm]

660

Выходы

Электрическое исполнение

PNP

Функция выходного сигнала

Режим срабатывания на свет / затемнение; (программируемый)

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

200

Частота переключения DC [Hz]

2000

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон контроля

Расстояние срабатывания с призматическим отражателем [m]

0...2; (Призматический отражатель O 80 E20005)

Настраиваемый диапазон

да

Макс. диаметр светового пятна [mm]

Размеры светового пятна по отношению к

при максимальном диапазоне

Доступен поляризационный фильтр

да

Условия эксплуатации

Температура окружающей среды [°C]

-25...60

Степень защиты

IP 67

Испытания / одобрения

ЭMC


EN 60947-5-2

MTTF [годы]

867

Механические данные

Вес [g]

54,3

Корпус

Прямоугольный

Размеры [mm]

35 x 24 x 11

материал

корпус: ABS; зажимное приспособление: отливка из цинка; светодиодное окно: SEPS; Кнопка для программирования: SEPS; корпус штекера: Hytrel 8068; резьба на штекере: нерж. сталь (1.4404 / 316L)

Материал линз


стекло

Насадка на линзы

Фронтальная оптика

Материал накидной гайки

нерж. сталь (1.4404 / 316L)

Дисплеи / Элементы управления

Дисплей


Состояние выхода	1 x светодиод, жёлтый
режим работы	1 x светодиод, зелёный
Функция	1 x светодиод, красный

Электронная блокировка

да

Принадлежности

Принадлежности (поставляются в комплекте)


Основной крепеж: 1 x, E20964
болты: 2 x x M3 x 16
пружинная шайба: 2 x
гайки: 2 x

Примечания


Напряжение питания "supply class 2" согласно cULus

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Кабель: 0,15 m, PUR

Соединение

Разъем: 1 x M12; Блокировка: нерж. сталь (1.4404 / 316L); Контакты: позолоченый

диаграммы и графики

график эксплуатационного резерва

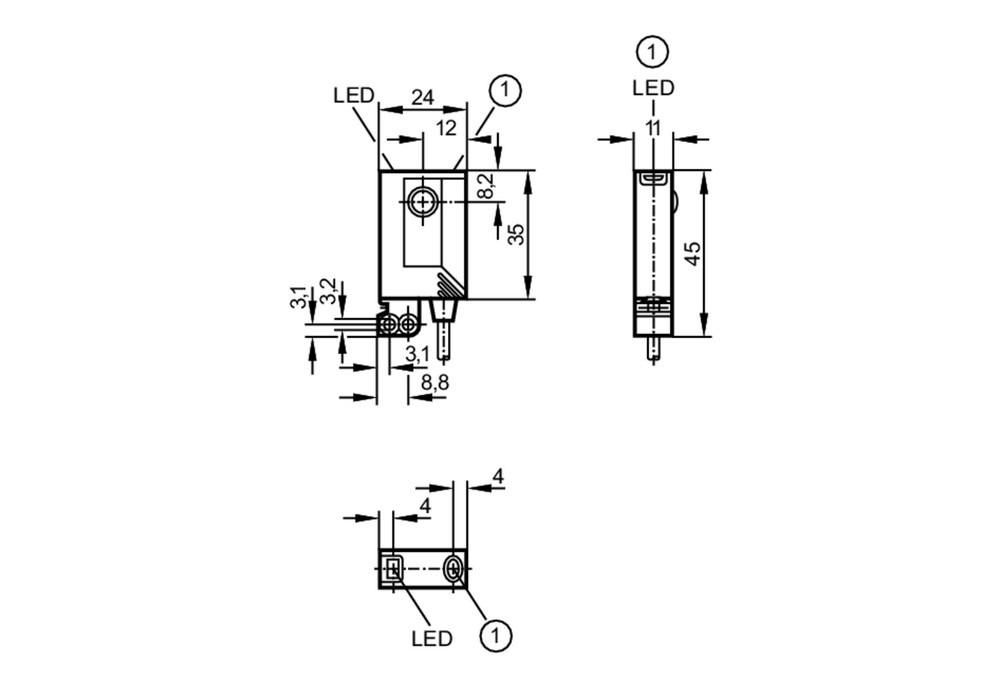

Типовые размеры

1 Кнопка для программирования

Схема подключения

электрическое подключение

Кабель: 0,15 m, PUR

Разъем: 1 x M12; Блокировка: нерж. сталь (1.4404 / 316L); Контакты: позолоченый

Соединение

2	Teach
