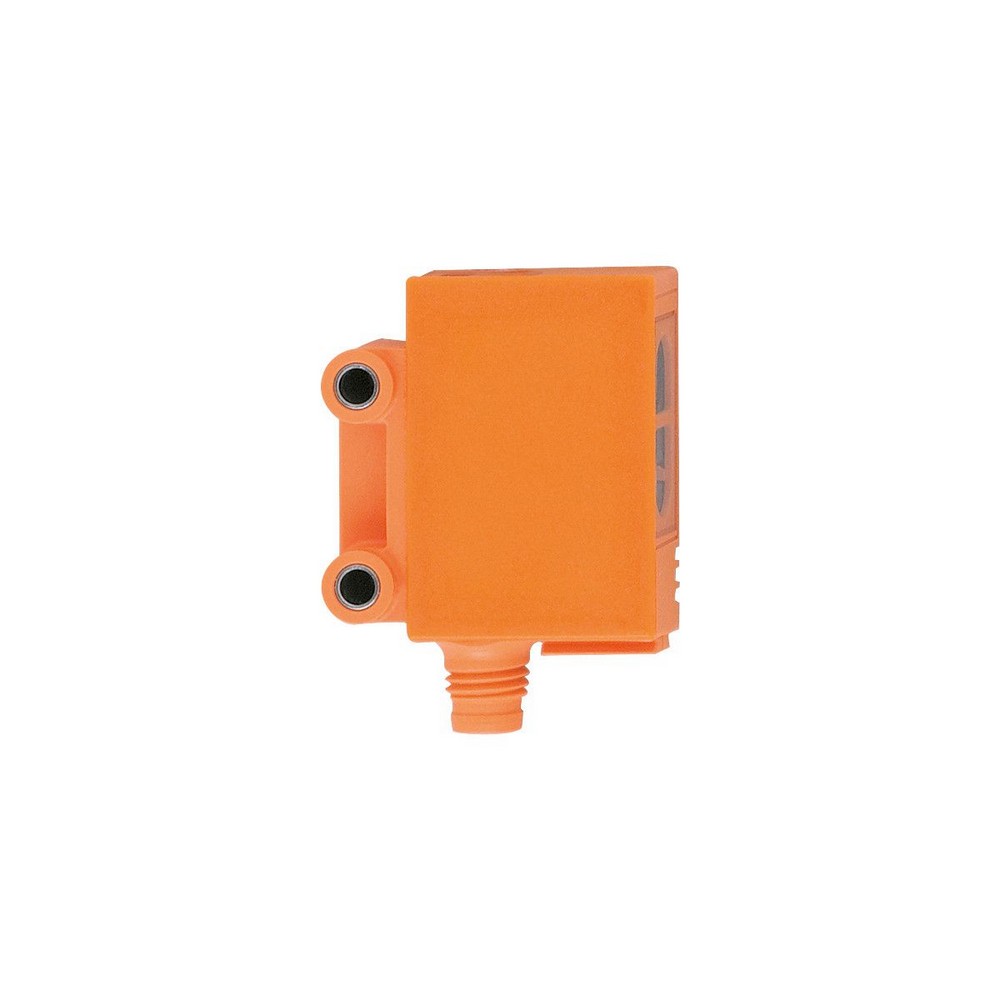

датчик диффузного отражения с функцией подавления заднего фона OJH200

Артикул: OJH200
Ожидается
Под заказ
Код товара OJH-HPKG/SO/AS
  • Поделиться:
датчик диффузного отражения с функцией подавления заднего фона OJH200
Приложение
Функциональный принципДатчик диффузного отражения
Электронные данные
Рабочее напряжение [V]10...30 DC
Потребление тока [mA]25
Класс защитыIII
Защита от переполюсовкида
Тип светакрасный свет
Длина волны [nm]660
Выходы
Электрическое исполнениеPNP
Функция выходного сигналаРежим срабатывания на свет
Макс. падение напряжения коммутационного выхода DC [V]2,5
Постоянный ток нагрузки коммутационного выхода DC [mA]200
Частота переключения DC [Hz]1000
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от перегрузок по токуда
Диапазон контроля
Диапазон [mm] 100; (фиксированный)
Настраиваемый диапазоннет
Макс. диаметр светового пятна [mm]13
Размеры светового пятна по отношению к при максимальном диапазоне
Доступно подавление заднего фонада
Условия эксплуатации
Температура окружающей среды [°C]-25...60
Степень защитыIP 67
Испытания / одобрения
ЭMC
EN 60947-5-2
MTTF [годы]551
Механические данные
Вес [g]15,7
КорпусПрямоугольный
Размеры [mm]35 x 11 x 24
материалABS; SEPS
Материал линз
PMMA
Насадка на линзыБоковая оптика
Дисплеи / Элементы управления
Дисплей
Состояние выхода1 x светодиод, жёлтый
Примечания
Примечания
Напряжение питания "supply class 2" согласно cULus
Упаковочная величина1 шт.
электрическое подключение
СоединениеРазъем: 1 x M8

— RU-RU — OJH200-01 — 11.08.2009

Типовые размеры

Приёмник за верхней линзой

излучатель за нижней линзой

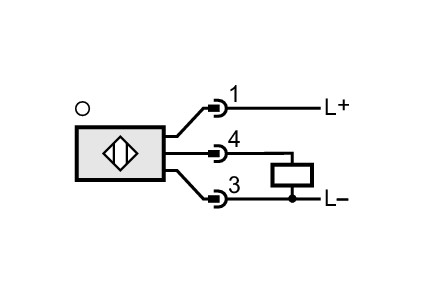

Схема подключения

электрическое подключение

Разъем: 1 x M8

Соединение
