датчик диффузного отражения с функцией подавления заднего фона OJ5078

Артикул: OJ5078
Ожидается
Под заказ
Код товара OJH-FPKG/SO/0,15M/US
  • Поделиться:

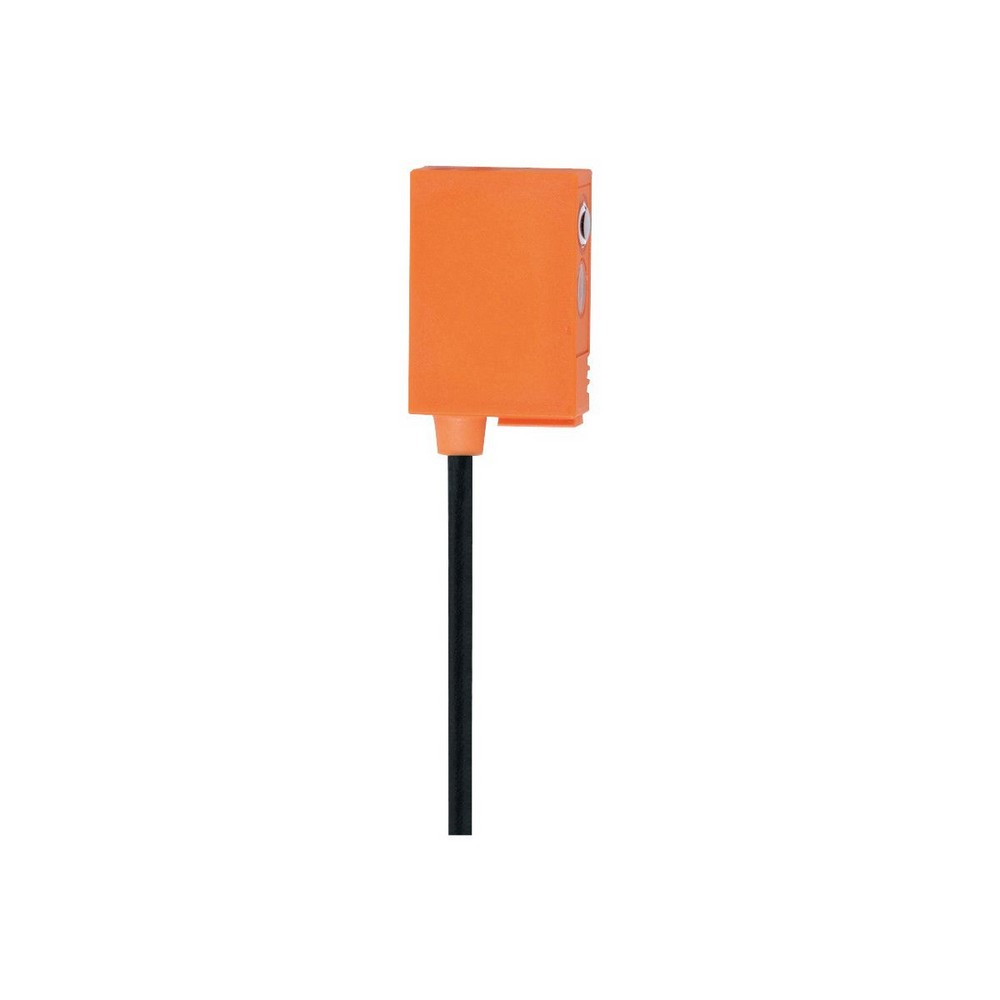

датчик диффузного отражения с функцией подавления заднего фона OJ5078
Приложение
Функциональный принципДатчик диффузного отражения
Электронные данные
Рабочее напряжение [V]10...30 DC
Потребление тока [mA]25
Класс защитыIII
Защита от переполюсовкида
Тип светакрасный свет
Длина волны [nm]660
Выходы
Электрическое исполнениеPNP
Функция выходного сигналаРежим срабатывания на свет / затемнение; (программируемый)
Макс. падение напряжения коммутационного выхода DC [V]2,5
Постоянный ток нагрузки коммутационного выхода DC [mA]200
Частота переключения DC [Hz]1000
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от перегрузок по токуда
Диапазон контроля
Диапазон [mm]15...400; (белая бумага 200 x 200 mm 90 % отражение)
Настраиваемый диапазонда
Макс. диаметр светового пятна [mm]18
Размеры светового пятна по отношению к Диапазон
Доступно подавление заднего фонада
Условия эксплуатации
Температура окружающей среды [°C]-25...60
Степень защитыIP 67
Испытания / одобрения
ЭMC
EN 60947-5-2
MTTF [годы]556
Механические данные
Вес [g]48,8
КорпусПрямоугольный
Размеры [mm]35 x 11 x 24
материалкорпус: ABS; зажимное приспособление: отливка из цинка; светодиодное окно: SEPS; Кнопка для программирования: SEPS; корпус штекера: Hytrel 8068; резьба на штекере: нерж. сталь (1.4404 / 316L)
Материал линз
PMMA
Насадка на линзыБоковая оптика
Материал накидной гайкинерж. сталь (1.4404 / 316L)
Дисплеи / Элементы управления
Дисплей
Состояние выхода1 x светодиод, жёлтый
режим работы1 x светодиод, зелёный
Электронная блокировкада
Принадлежности
Принадлежности (поставляются в комплекте)
Основной крепеж: 1 x, E20964
болты: 2 x x M3 x 16
пружинная шайба: 2 x
гайки: 2 x
Примечания
Примечания
Напряжение питания "supply class 2" согласно cULus
Упаковочная величина1 шт.
электрическое подключение
СоединениеКабель: 0,15 m, PVC
СоединениеРазъем: 1 x M12; Блокировка: нерж. сталь (1.4404 / 316L); Контакты: позолоченый
диаграммы и графики

a:датчик
b:объект
c:задний фон
x:расстояние датчик/объект [mm]
y:мин. расстояние объект/задний фон [mm]
линия точности
x:расстояние датчик/объект [mm]
y:мин. расстояние объект/задний фон [mm]
1 =объект черный (6 % отражение) , задний фон (белый 90 % отражение)
2 =объект серый (отражение 18 %) , задний фон (белый 90 % отражение)
3 =объект белый (отражение 90 %) , задний фон (белый 90 % отражение)

— RU-RU — OJ5078-02 — 05.05.2010

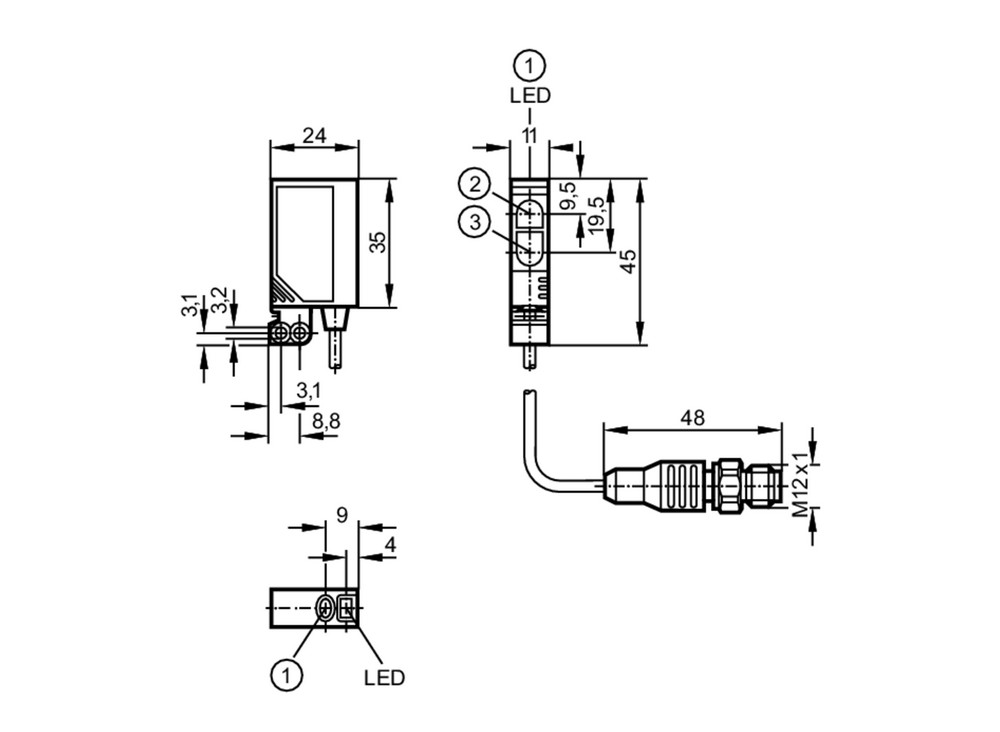

Типовые размеры

1 Кнопка для программирования

2 приёмник

3 Излучатель

Схема подключения

электрическое подключение

Кабель: 0,15 m, PVC

Разъем: 1 x M12; Блокировка: нерж. сталь (1.4404 / 316L); Контакты: позолоченый

Соединение
