Датчик для цилиндров с Т-образным пазом с язычковым контактом MR0901

Артикул: MR0901
Ожидается
Под заказ
Код товара MRI2021-AKOA/R/AS
  • Поделиться:

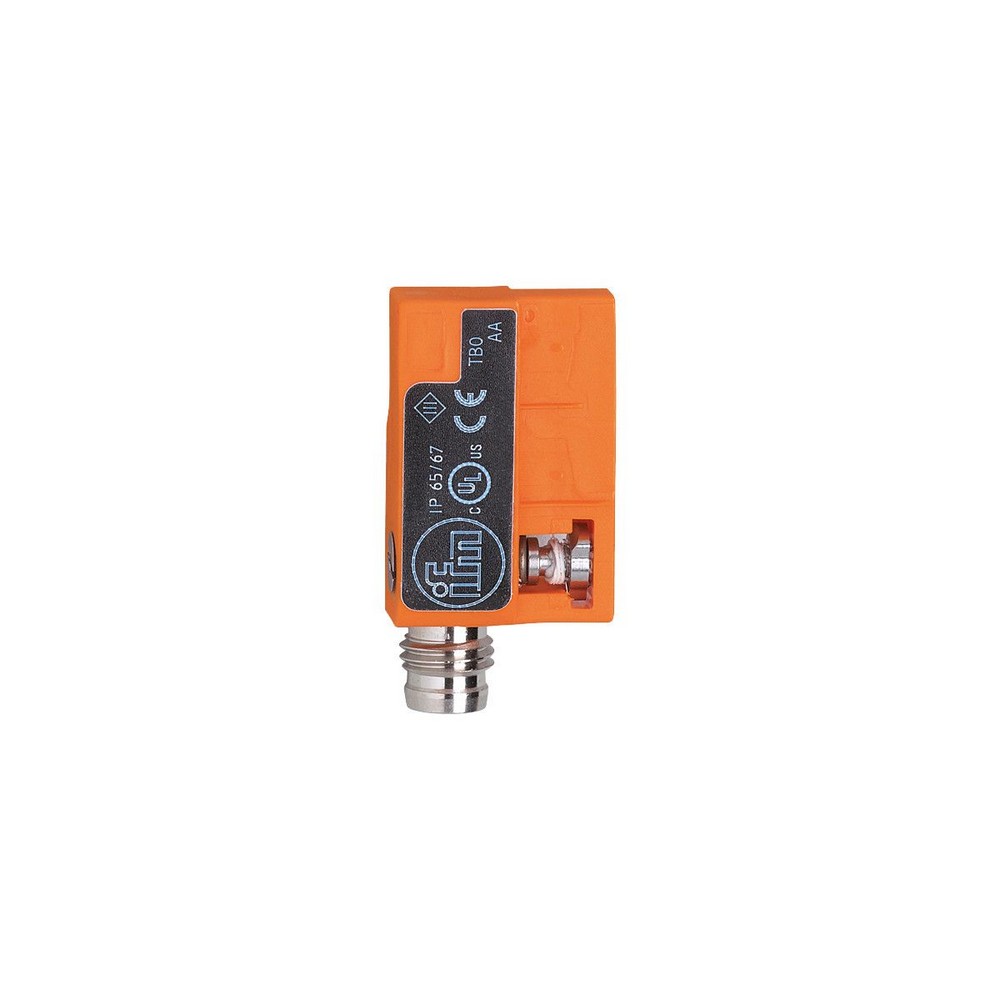

Датчик для цилиндров с Т-образным пазом с язычковым контактом MR0901
Электронные данные
Рабочее напряжение [V]5...50 AC / 5...60 DC; (cULus supply class 2: 5...30 AC / 5...60 DC)
Класс защитыIII
Защита от перепутывания полярностида
Выходы
Электрическое исполнениеPNP/NPN
Функция выходного сигналаNO
Макс. падение напряжения коммутационного выхода DC [V]5
Макс. падение напряжения коммутационного выхода АС [V]5
Постоянный ток нагрузки коммутационного выхода АС [mA]100; (Необходима внешняя защитная цепь при работе с индуктивной нагрузкой (клапан, контактор, и т.п.) )
Постоянный ток нагрузки коммутационного выхода DC [mA]100; (Необходима внешняя защитная цепь при работе с индуктивной нагрузкой (клапан, контактор, и т.п.) )
Частота переключения АС [Hz]1000
Частота переключения DC [Hz]1000
Макс. мощность переключения [W]10
Защита от короткого замыканиянет
Защита от перегрузок по токунет
Диапазон контроля
Порог чувствительности [mT]2,1
Скорость передвижения макс. 5м/с [m/s]10
Точность/ погрешность
Гистерезис [mm]1
Воспроизводимость [mm] 0,2
Время реакции
Макс. время перерыва [ms]0,1
Макс. время включения, вкл. скачок [ms]0,6
Условия эксплуатации
Температура окружающей среды [°C]-25...70
Степень защитыIP 65; IP 67
Испытания / одобрения
ЭMC
EN 61000-4-2 ESD- CD / 8 kV AD
EN 61000-4-3 ВЧ излучение10 V/m
EN 61000-4-4 Burst2 kV
EN 61000-4-5 Surge0,5 kV линейное, Ri: 2 Ом
EN 61000-4-6 ВЧ проводимость10 V
EN 55011класс B
MTTF [годы]9434
Механические данные
Вес [g]12,5
Монтажнезаподлицо
Способ монтажазажимной винт с потайной головкой со шлицем / шестигранной головкой, ширина через плоскости 1,5
Конструктивное исполнение цилиндраЦилиндры с Т-образным пазом
Размеры [mm]27,5 x 18 x 15,5
материалкорпус: PA (полиамид); Крепежный фланец: нерж.сталь / латунь
Коммутационные циклы при подключении к ПЛК [Mio] 40
Дисплеи / Элементы управления
Дисплей
Состояние выхода1 x светодиод, жёлтый
электрическое подключение
Требуемая защитаминиатюрный предохранитель IEC60127-2 лист 1; 0,175 A; быстрая реакция
Принадлежности
Принадлежности (поставляются в комплекте)
резиновая вставка: 1
Примечания
Примечания
Без светодиодной индикации в случае переполюсовки в рабочем режиме DC
Рекомендуем проверить прибор на функциональность после короткого замыкания.
Напряжение питания "supply class 2" согласно cULus
Упаковочная величина1 шт.
электрическое подключение - разъем
Разъем: 1 x M8; Блокировка: защелка

— RU-RU — MR0901-00 — 16.02.2010

Типовые размеры

1 Элемент крепления

2 Комбинированный винт-шуруп для крепежного элемента

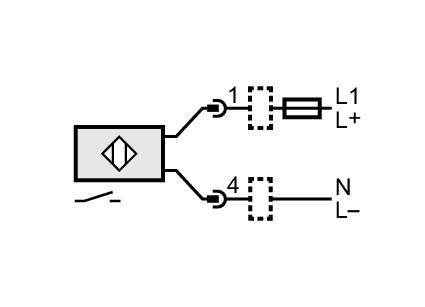

Схема подключения

электрическое подключение - разъем

Разъем: 1 x M8; Блокировка: защелка

Примечание миниатюрный предохранитель IEC60127-2 лист 1 0,175 A быстрая реакция
