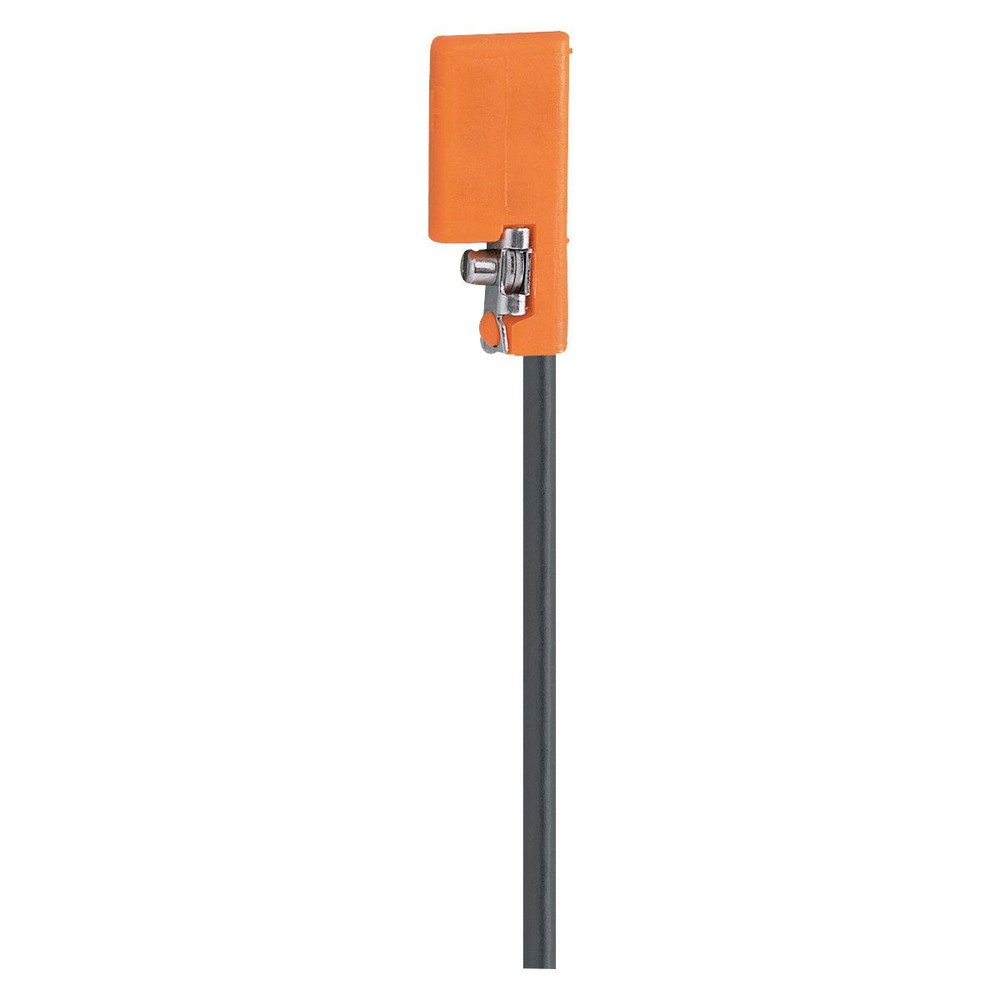

Датчик для цилиндров с С-образным пазом MK5329

Артикул: MK5329

Ожидается

Под заказ

Код товара	MKC3020-BPKG/A/ZH

Датчик для цилиндров с С-образным пазом MK5329

Описание

Электронные данные

Рабочее напряжение [V]

10...30 DC

Потребление тока [mA]

Класс защиты

III

Защита от переполюсовки

да

Макс. время задержки при включении [ms]

Выходы

Электрическое исполнение

PNP

Функция выходного сигнала

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

100

Частота переключения DC [Hz]

5000

Защита от короткого замыкания

да

Защита от перегрузок по току

да

Диапазон контроля

Порог чувствительности [mT]

Скорость передвижения макс. 5м/с [m/s]

> 10

Точность/ погрешность

Гистерезис [mm]

Воспроизводимость [mm]

0,2

Условия эксплуатации

Температура окружающей среды [°C]

-25...85

Степень защиты

IP 65; IP 67

Испытания / одобрения

ЭMC


EN 61000-4-2 ESD	- CD / 8 kV AD
EN 61000-4-3 ВЧ излучение	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 ВЧ проводимость	10 V
EN 55011	класс B

MTTF [годы]

2064

Сертификат UL


Регистрационный номер UL	C008

Механические данные

Вес [g]

17,9

Монтаж

незаподлицо

Конструктивное исполнение цилиндра

цилиндры с С-пазом

Размеры [mm]

17,5 x 2,8 x 7,7

Материал

корпус: PA (полиамид); Крепежный фланец: нерж.сталь

Момент затяжки [Nm]

0,24

Дисплеи / Элементы управления

Дисплей


Состояние выхода	1 x светодиод, жёлтый

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Кабель: 2 m, PUR (полиуретан); 3 x 0,08 mm

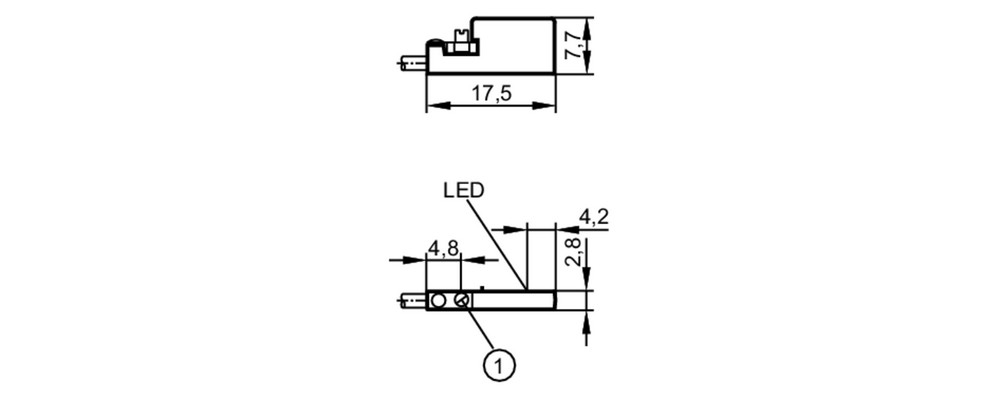

Типовые размеры

1 Крепежный фланец

Схема подключения

электрическое подключение

Кабель: 2 m, PUR (полиуретан); 3 x 0,08 mm

Соединение

	Цвета жил :
BK =	черный
BN =	коричневый
BU =	синий
