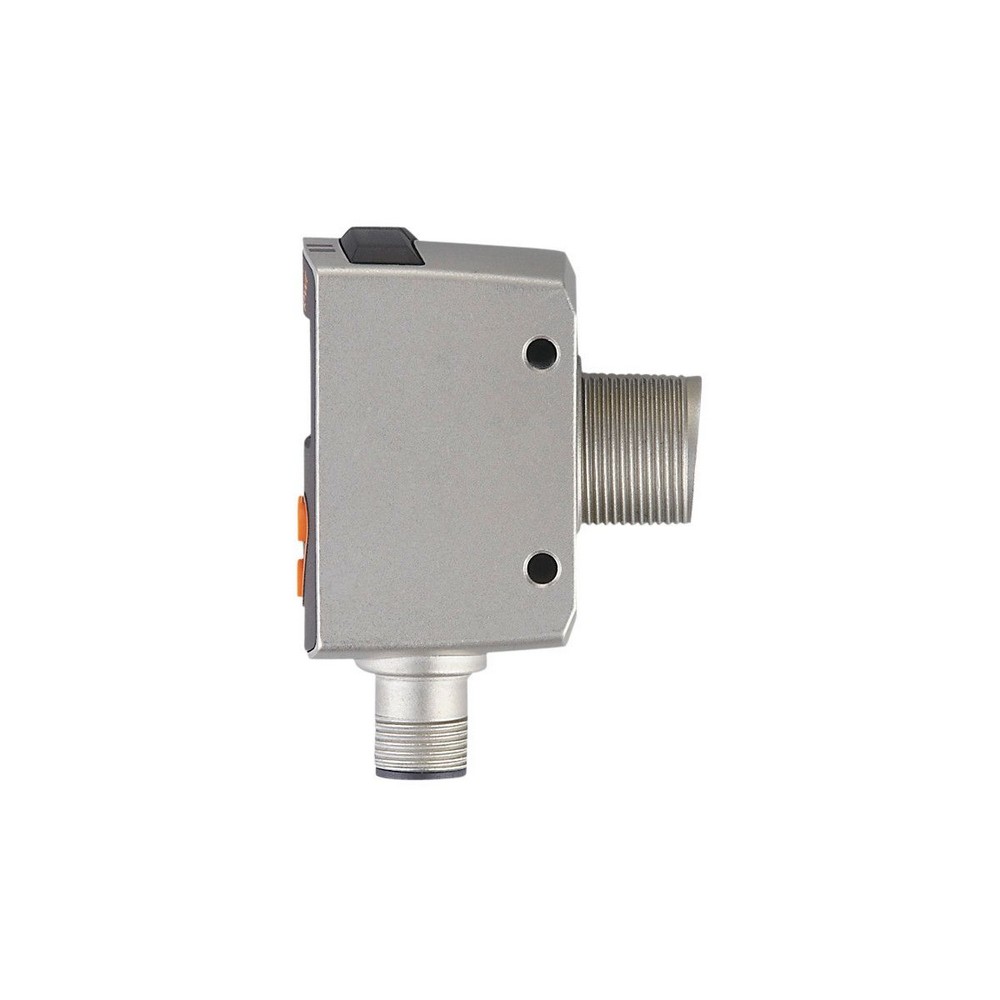

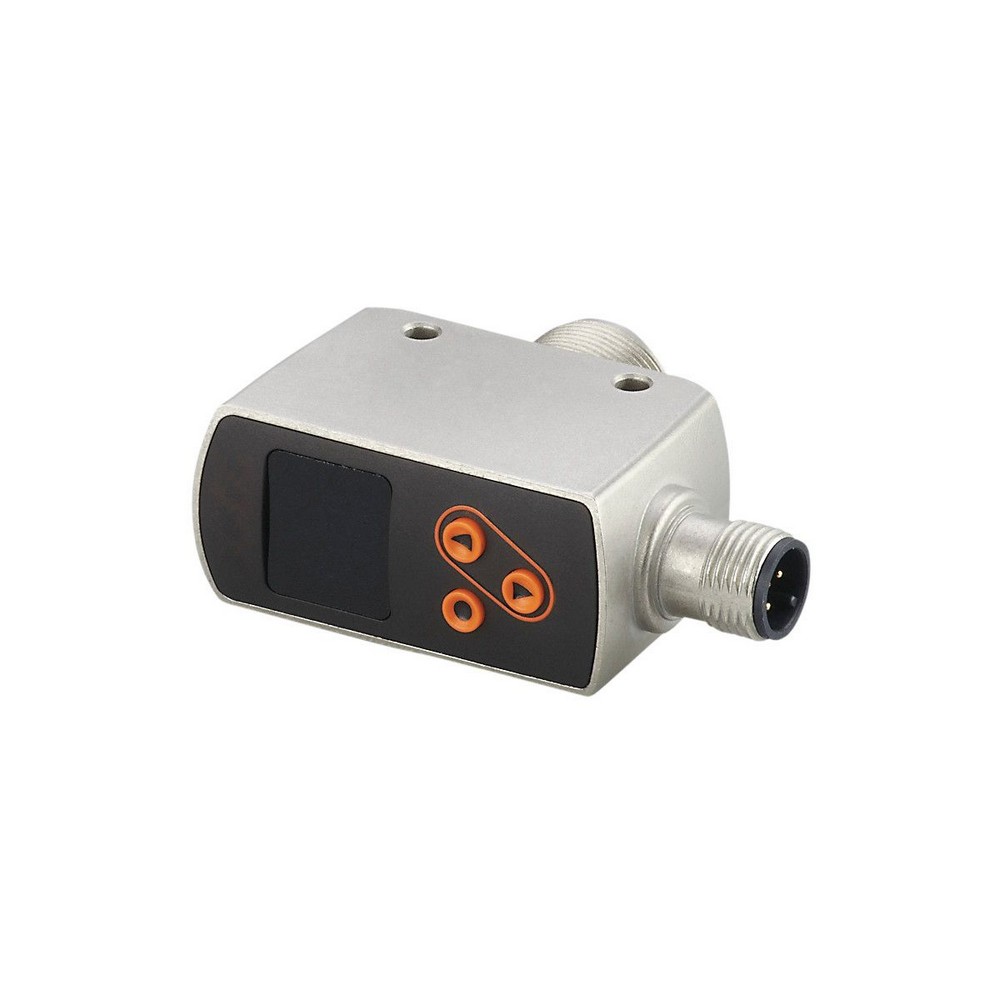

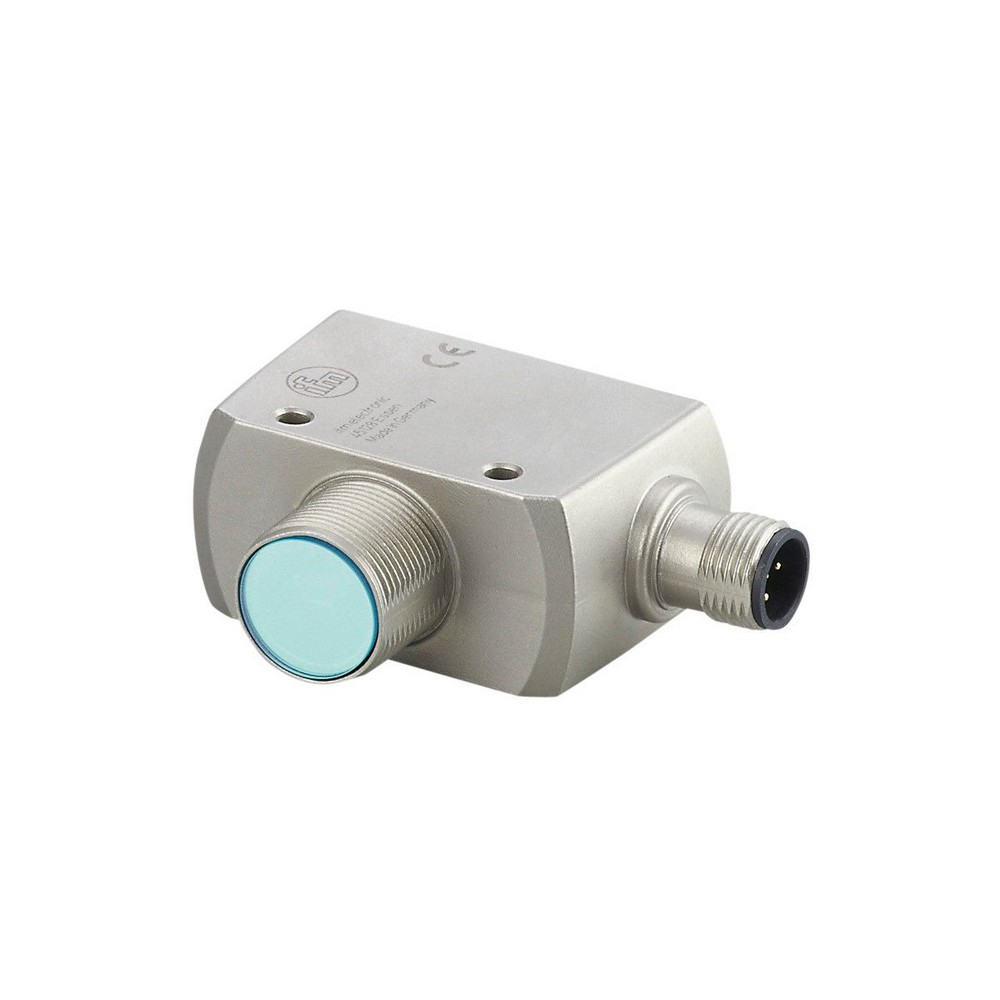

Оптический датчик измерения расстояния OGD593

Артикул: OGD593

Ожидается

Под заказ

Код товара	OGDLFNKG/IO-Link/US

Оптический датчик измерения расстояния OGD593

Описание

Приложение

Приложение [m]

0,03...0,3

Электронные данные

Рабочее напряжение [V]

10...30 DC; ("supply class 2" согласно cULus)

Потребление тока [mA]

Потребление тока опорное напряжение [V]

Класс защиты

III

Защита от переполюсовки

да

Тип света

красный свет

Длина волны [nm]

650

Станд. срок службы [h]

50000

Выходы

Электрическое исполнение

NPN

Функция выходного сигнала

2 x Schlieer / Offner; (параметризуемый)

Постоянный ток нагрузки коммутационного выхода DC [mA]

100; (на каждый выход)

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон контроля

Макс. ширина светового пятна [mm]

Макс. высота светового пятна [mm]

Размеры светового пятна по отношению к

при максимальном диапазоне

Подавление заднего фона [m]

0,03...19,2

Диапазон измерения/настройки

Диапазон измерения [m]

0,025...0,3

Частота дискретизации [Hz]

интерфейсы

Коммуникационный интерфейс

IO-Link

Способ передачи

COM2 (38,4 kBaud)

IO-Link проверка

1.1

Стандарт SDCI

IEC 61131-9

IO-Link ID прибора

00 03 F4 / 1012

Профили

Smart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis

SIO режим

да

Нужный тип порта

Аналоговые рабочие данные

Бинарные рабочие данные

Миним.время рабочего цикла [ms]

Условия эксплуатации

Температура окружающей среды [°C]

-25...50

Примечание к температуре окружающей среды


При температуре окружающей среды -10 °C необходимо время подогрева.
Лазер отключен.

Температура хранения [°C]

-30...80

Степень защиты

IP 65; IP 67

Испытания / одобрения

ЭMC


EN 60947-5-2

Лазерная защита класса

Примечание к лазерной защите


лазер класс 1 по IEC 60825-1 : 2007
Соответствует положению 21 CFR 1040, за исключением отклонений, описанных в документе Laser Notice No. 50, который датирован июлем 2007.

MTTF [годы]

181

Механические данные

Вес [g]

206

Размеры [mm]

61,7 x 22,5 x 45,2

материал

Корпус: нерж. сталь (1.4404 / 316L); PPSU; ABS; PMMA; PBT PC; EPDM; фронтальная оптика: стекло

Дисплеи / Элементы управления

Дисплей


Состояние выхода	2 x светодиод, жёлтый
	1 x буквенно-цифровой дисплей, 3-цифровой

Принадлежности

Принадлежности (поставляются в комплекте)


контргайка: 2 x

Примечания


Напряжение питания "supply class 2" согласно cULus

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12

диаграммы и графики

график гистерезиса

x:	расстояние датчик/объект [mm]
y:	мин. расстояние объект/задний фон [mm]
1 =	задний фон (черный 6% отражение)
2 =	задний фон (белый 90 % отражение)

a:	датчик
b:	объект
c:	задний фон
x:	расстояние датчик/объект [mm]
y:	мин. расстояние объект/задний фон [mm]

Другие данные

Параметр	Настройка параметров в пределах	Заводская настройка
Uni	mm, inch	mm
OU1	Hno, Hnc, Fno, Fnc, OFF	Hno
SP1 [mm]	30...300	300
nP1 [mm]	30...300	90
FP1 [mm]	30...300	110
OU2	Hno, Hnc, Fno, Fnc, OFF	Hno
SP2 [mm]	30...300	30
nP2 [mm]	30...300	190
FP2 [mm]	30...300	210
dS1 [s]	0...0,1...5	0
dr1 [s]	0...0,1...5	0
dS2 [s]	0...0,1...5	0
dr2 [s]	0...0,1...5	0
dFo [s]	0...0,1...5	0,1
dIS	ON / OFF	ON

Повторяемость: 6

	Повторяемость измеряемых значений
расстояние	белый (отражение 90 %)	чёрный (6%...90% отражение)
25...300 mm	2,0 mm	5,0 mm

Значения при
Внешнее освещение на объекте	< 10 klx
постоянные условия окружающей среды	23 °C / 960 hPa
минимальная мощность источника питания в минутах	10

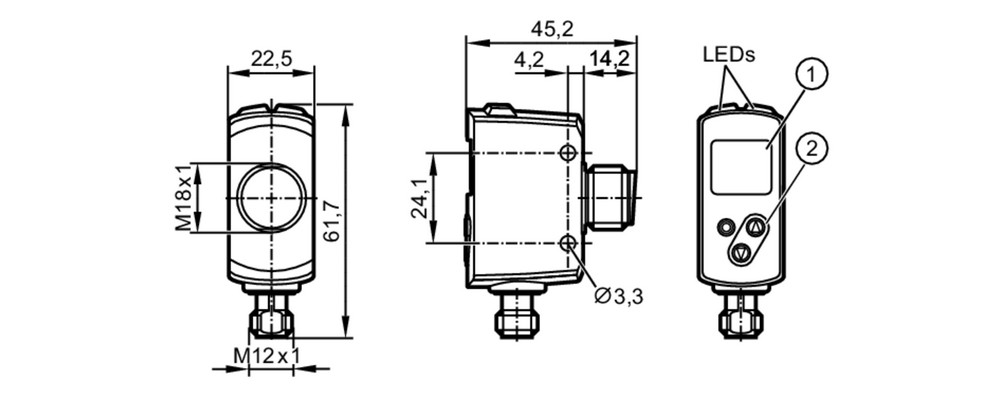

Типовые размеры

1 буквенно-цифровой дисплей , 3-цифровой

2 Кнопки для программирования

Схема подключения

электрическое подключение

Разъем: 1 x M12

Соединение

2:	OUT2: Коммутационный выход
4:	OUT1: коммутационный выход или IO-Link
5:	IN1: Лазер вкл./выкл.
