Индуктивный сдвоенный датчик NAMUR для вентильных приводов N95001

Артикул: N95001
Ожидается
Под заказ
Код товара IND2004DN/T1/1D/2G
  • Поделиться:
Индуктивный сдвоенный датчик NAMUR для вентильных приводов N95001
Приложение
ПрименениеДля механических интерфейсов ISO 5211 (VDI/VDE)
Электронные данные
Подключение к усилителю коммутационного сигналада
Коммутирующие усилителиподключение к сертифицированным искробезопасным цепям с максимальными значениями: U = 15 V / I = 50 mA / P = 120 mW
Номинальное напряжение DC [V]8,2; (1k)
Потребление тока [mA] 1; (отключено; проводящий: > 2,2)
Класс защитыIII
Выходы
Электрическое исполнениеNAMUR
Функция выходного сигнала2 x NC
Частота переключения DC [Hz]250
Диапазон контроля
Диапазон срабатывания [mm]4
Реальное расстояние срабатывания Sr [mm]4 ± 10 %
Точность/ погрешность
Поправочный коэффициентсталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3
Гистерезис [% от Sr]1...15
Смещение точки переключения [% от Sr]-10...10
Условия эксплуатации
Температура окружающей среды [°C]-20...70
Степень защитыIP 67
Испытания / одобрения
РазрешениеBVS 03 ATEX E131; BVS 04 ATEX E153; IECEx BVS 06.0003
Маркировка АТЕХII 2G Ex ia IIC T6 Gb Ta: -20...70°C
II 1D Ex ia IIIB T 90°C Da Ta: -20...70°C
II 2G Ex ia IIC T5 Gb Ta: -20...80°C
II 1D Ex ia IIIB T 100°C Da Ta: -20...80°C
ЭMC
EN 60947-5-6
Устойчивость к ударам/вибрации30 g (11 ms) / 10-55 Hz (1 mm)
MTTF [годы]1218
Классификация безопасности
Макс. внутренняя емкость [nF]150; (для взрывобезопасной сети)
Макс. внутренняя индуктивность [µH]150; (для взрывобезопасной сети)
Механические данные
Вес [g]175
КорпусПрямоугольный
Монтажнезаподлицо
Размеры [mm]40 x 26 x 60
Материалкорпус: PBT (полибутилентерефталат); крышка: PC
Дисплеи / Элементы управления
Дисплей
Состояние выхода2 x светодиод, жёлтый
Примечания
Примечания
цепь электромагнитного клапана Ex-i:
подключение к сертифицированным искробезопасным цепям с максимальными значениями:
U = 28 V DC / P = 2 W
Упаковочная величина1 шт.
электрическое подключение - Разъём
Разъем: 1 x M12
электрическое подключение - разъем
СоединениеРазъем: Rd24

— RU-RU — N95001 — 30.07.2014

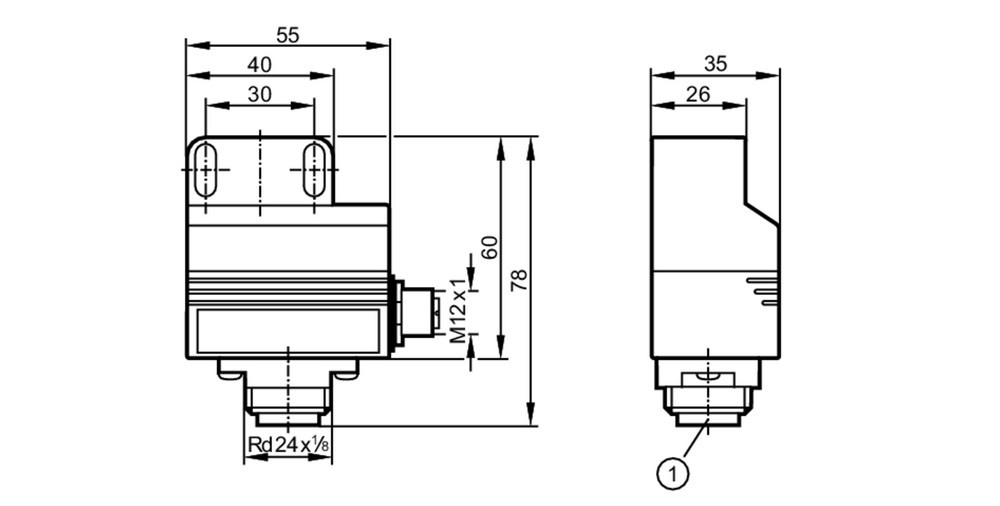

Типовые размеры

1 Намагниченное соединение

Схема подключения

электрическое подключение - Разъём

Разъем: 1 x M12

электрическое подключение - разъем

Разъем: Rd24

Соединение

1 =датчик 1
2 =датчик 2
3 =электромагнитный клапан Ex-i
4 =Заземление корпуса Разъем M12
5 =электромагнитный клапан Ex-i
