Многофункциональный дисплей для контроля аналоговых стандартных сигналов DX2043

Артикул: DX2043
Ожидается
Под заказ
Код товара DISPLAY/AX460/ANALOG/AC/DC
  • Поделиться:
Многофункциональный дисплей для контроля аналоговых стандартных сигналов DX2043
Приложение
Применениеотображение и мониторинг аналоговых сигналов; напр. датчики давления, температуры или потока
Электронные данные
Частота АС [Hz]50...60
Рабочее напряжение [V]115...230 AC / 18...30 DC
Потребление тока [mA]100
Мощность [W]3
Входы/выходы
Количество входов и выходовКоличество аналоговых входов: 2; Количество цифровых выходов: 4; Количество аналоговых выходов: 1
Входы
Количество аналоговых входов2
Выходы
Количество цифровых выходов4
Макс. допустимая токовая нагрузка на каждый выход [mA]200
Количество аналоговых выходов1
Аналоговый выход по току [mA]4...20
Наиб.нагрузка []270
Аналоговый выход по напряжению [V]10...10
Защита от перегрузок по токуда
Условия эксплуатации
Температура окружающей среды [°C]-20...60
Температура хранения [°C]-25...70
Степень защитыIP 65
Степень защиты клеммIP 20
Испытания / одобрения
ЭMC
EN 61000-6-2
EN 61000-6-3
EN 61000-6-4
Механические данные
Вес [g]350,5
Способ монтажаотверстие в панели: 91 x 43 mm
Размеры [mm]48 x 112 x 116
МатериалNoryl UL94-V-0
Дисплеи / Элементы управления
Дисплей
Цветной дисплейГрафический ЖК-дисплей, Сенсорный экран
электрическое подключение
Соединениевинтовые клеммы:

— RU-RU — DX2043-00 — 26.10.2017

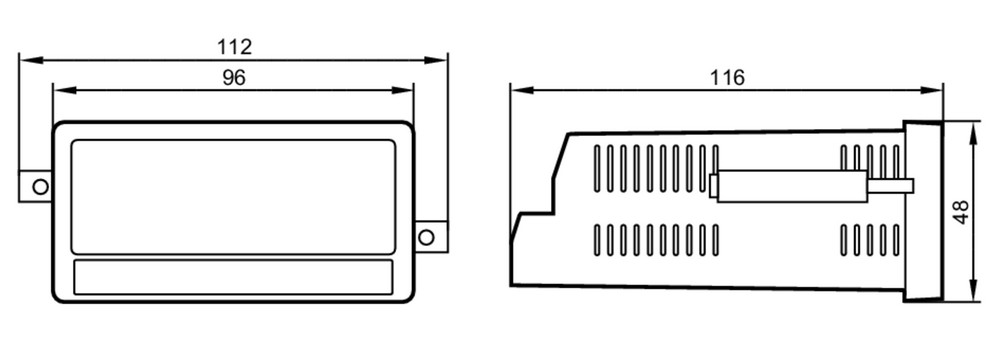

Типовые размеры

отверстие в панели 91 x 43 mm

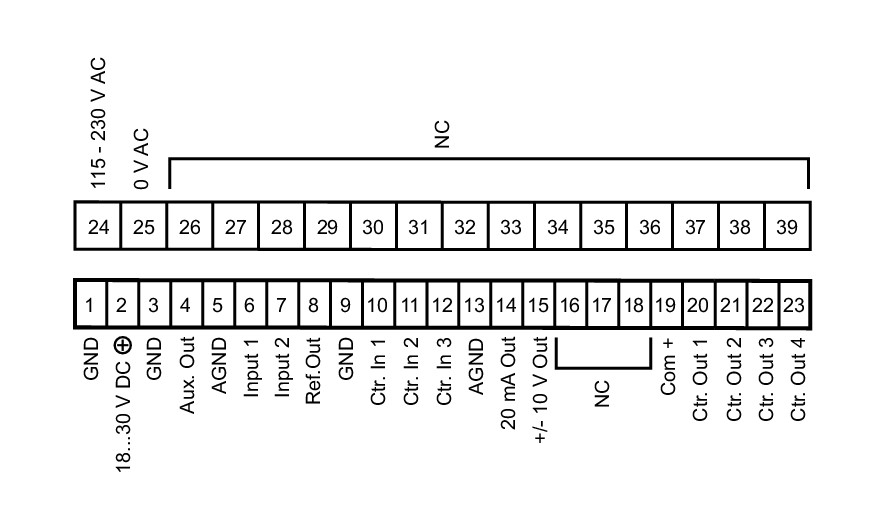

Схема подключения

электрическое подключение

винтовые клеммы:

Соединение
