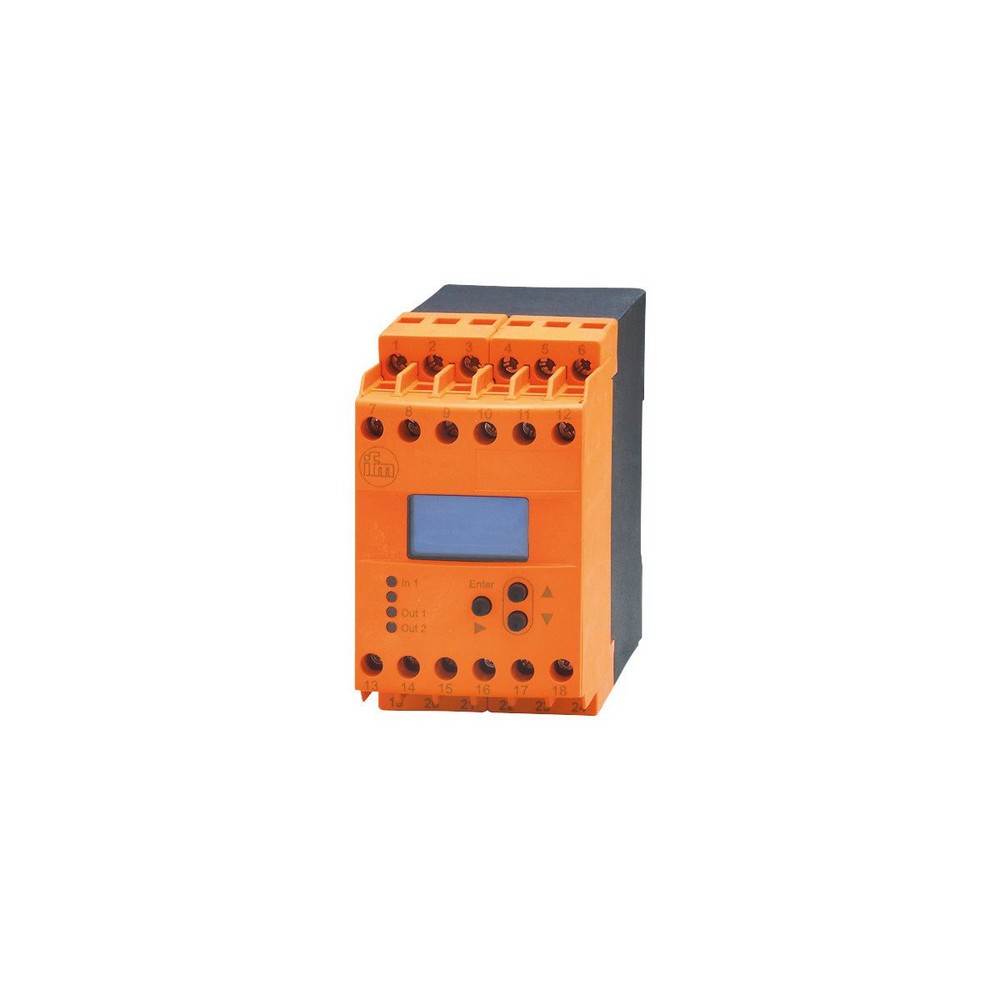

Программируемый частотно-токовый преобразователь DW2503

Артикул: DW2503

Ожидается

Под заказ

Код товара	MONITOR/FA-1 /100-240VAC/DC

Программируемый частотно-токовый преобразователь DW2503

Описание

Приложение

Применение

Преобразование импульсной последовательности в стандартные аналоговые сигналы

Электронные данные

Номинальное напряжение АС [V]

110...240

Номинальное напряжение DC [V]

Номинальный допуск напряжения [%]

Номинальный допуск напряжения 2 [%]

20...10

Номинальная частота АС [Hz]

50...60

Дополнительная энергия для датчиков DC [V]

19,6...27,7; (SELV, 150 mA)

Входы/выходы

Количество входов и выходов

Количество аналоговых выходов: 1; Количество релейных выходов: 1

Выходы

Количество релейных выходов

Количество аналоговых выходов

Аналоговый выход по току [mA]

4...20

Аналоговый выход по напряжению [V]

0...10

Диапазон контроля

Настраиваемое расстояние срабатывания

нет

Диапазон измерения/настройки

Диапазон настройки Гц [Hz]

0...10000

Настройка параметров в пределах [Imp/min]

0...600000

Условия эксплуатации

Температура окружающей среды [°C]

-40...60

Температура хранения [°C]

-40...85

Макс. допустимая относительная влажность воздуха [%]

80; (40 °C 50 %)

Степень защиты

IP 50

Степень защиты клемм

IP 20

Испытания / одобрения

ЭMC


EN 61010	2011
EMV 89/336/EWG
EN 61000-6-2	2005
EN 61000-6-4	2007

Механические данные

Вес [g]

379

Корпус

корпус для установки на DIN рейку

Размеры [mm]

78 x 45 x 124,7

Материал

пластмасса

Дисплеи / Элементы управления

Дисплей


Состояние выхода	светодиод, зелёный
	OLED-дисплей, 128 x 64 светящийся

Примечания


Прибор соответствует категории II перегрузки по напряжению ; степень герметизации 2

электрическое подключение

двухкамерные клеммные вводы: 2 x ...2,5 mm; AWG 14

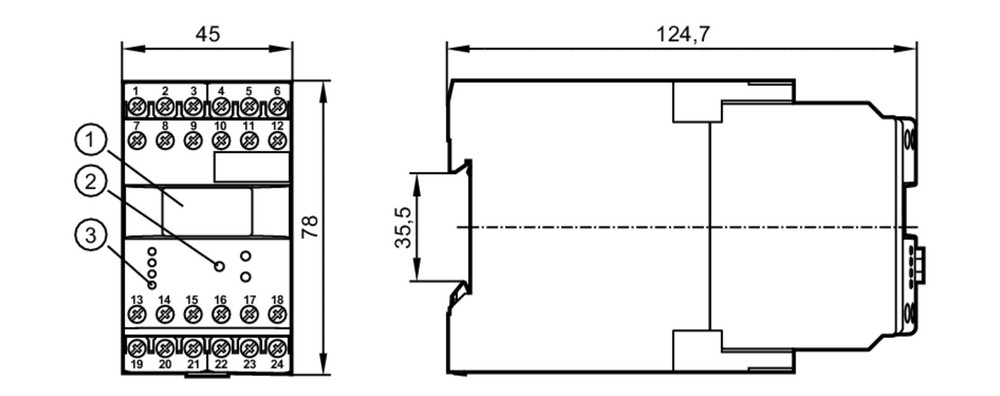

Типовые размеры

1 OLED-дисплей

2 Кнопки для программирования

3 Светодиоды

Схема подключения

электрическое подключение

двухкамерные клеммные вводы: 2 x ...2,5 mm; AWG 14

1	24 V DC напряжение питания (L-)
2	24 V DC напряжение питания (L+)
3	Питание Транзисторные выходы (L+)
4	сигнал от датчика pnp
5	DC Питание датчика (L+)
6	DC Питание датчика (L-)
7	AC напряжение питания (L)
8	AC напряжение питания (N)
9	не используется
10	сигнал от датчика npn
11	Возврат, сброс pnp
12	Транзисторный выход pnp
13	реле стандартный
14	реле нормально открытый
15	реле размыкающий контакт
16	не используется
17	не используется
18	не используется
19	не используется
20	не используется
21	не используется
22	Аналоговый выход (mA)
23	Аналоговый выход (GND)
24	Аналоговый выход (V)
