Артикул: RM3010
Ожидается
Под заказ
Код товара RM-0025-D24/E-U
  • Поделиться:
Приложение
Функциональный принципабсолютный
Тип разрешенияМногооборотный
Электронные данные
Рабочее напряжение [V]10...30 DC
Потребление тока [mA]100; ((24 V))
Защита от переполюсовкида
Выходы
Кодбинарный
Диапазон измерения/настройки
Разрешение8192 шаги; 4096 обороты; 25 бит
Программное обеспечение / Программирование
Выбор параметровразрешение на оборот; суммарное разрешение; направление вращения; заданное значение; предоставление значения скорости; IP-адресс
АдресацияПрограммное обеспечение
Интерфейсы
Коммуникационный интерфейсProfiNet-IO
Условия эксплуатации
Температура окружающей среды [°C]-40...85
Макс. допустимая относительная влажность воздуха [%]98
Степень защитыIP 67; (на корпусе: IP 67; на валу: IP 67)
Испытания / одобрения
Ударопрочность
100 г (6 ms)
Вибропрочность
10 г (10...1000 Hz)
MTTF [годы]65
Механические данные
Вес [g]621
Размеры [mm]O 58,5 / L = 98
Материалалюминий; зажимное кольцо: латунь
Макс. оборот, механический [U/min]12000
Исполнение валаодностороннее отверстие для вала
Диаметр вала [mm]12
Материал вала
сталь (1.4104)
Макс. аксиальная нагрузка на вал (на конце вала) [N]40
Макс. радиальная нагрузка на вал (на конце вала) [N]110
Крепежный фланецСтаторная муфта
электрическое подключение - напряжение питания
Разъем: 1 x M12
электрическое подключение - Ethernet
Разъем: 1 x M12

— RU-RU — RM3010-00 — 12.12.2014

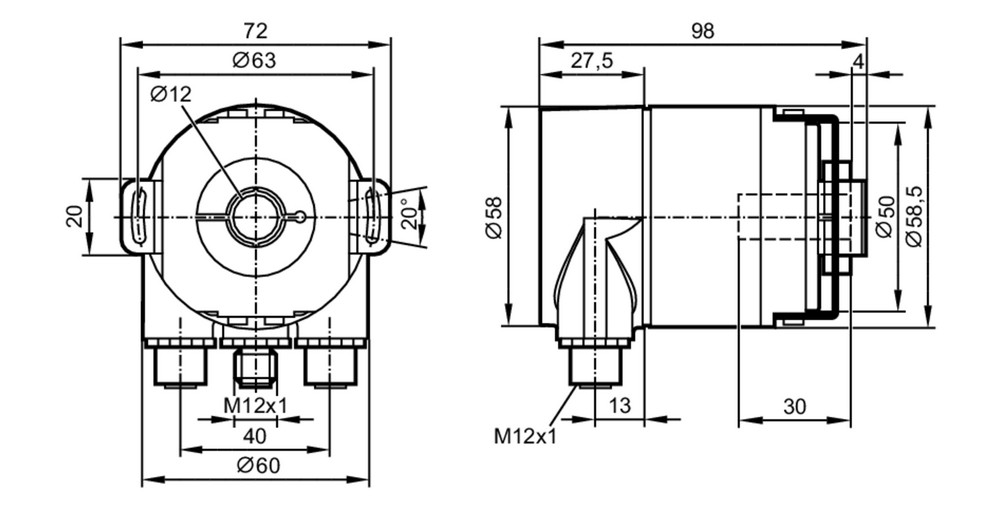

Типовые размеры

Схема подключения

электрическое подключение - напряжение питания

110...30 V DC
2не используется
3GND 0 V
4не используется

Разъем: 1 x M12

электрическое подключение - Ethernet

1Tx +
2Rx +
3Tx -
4Rx -

Разъем: 1 x M12
