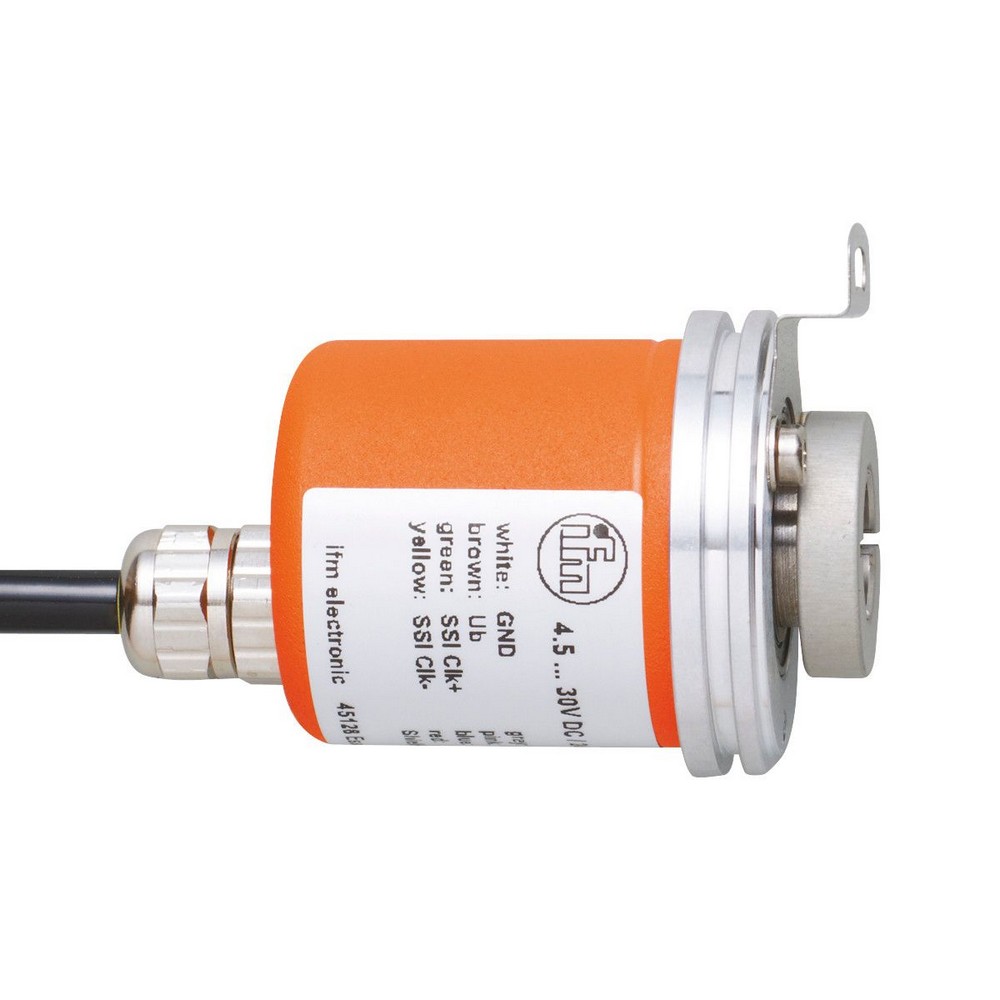

Абсолютный многооборотный энкодер со сплошным валом RM8003

Артикул: RM8003

Ожидается

Под заказ

Код товара	RMS4096-S24/L2U

Абсолютный многооборотный энкодер со сплошным валом RM8003

Описание

Приложение

Функциональный принцип

абсолютный

Тип разрешения

Многооборотный

Электронные данные

Рабочее напряжение [V]

4,5...30 DC

Потребление тока [mA]

Входы

Изменение направления движения (вращения); Возврат к нулю

Выходы

Код

код Грея; (возрастающие значения при вращении по часовой стрелке (со стороны вала))

Кодовый сигнал

тактовый вход; TTL-совместимые сигналы; Takt und Takt (inv.) aus Treibern nach RS 422; выход данных; синхронный серийный; TTL-kompatible Signale Daten und Daten (inv.)

Диапазон измерения/настройки

Разрешение

4096 разрешение; 4096 обороты; 24 бит

Интерфейсы

Коммуникационный интерфейс

Интерфейс передачи данных SSI

Условия эксплуатации

Температура окружающей среды [°C]

-40...85

Макс. допустимая относительная влажность воздуха [%]

Степень защиты

IP 65; (на корпусе: IP 65; на валу: IP 64)

Испытания / одобрения

Ударопрочность


	300 г (6 ms)

Вибропрочность


	30 г (10...1000 Hz)

MTTF [годы]

381

Механические данные

Вес [g]

336,5

Размеры [mm]

O 36,5 / L = 67

Материал

фланец: алюминий; корпус: сталь с порошковым покрытием

Макс. оборот, механический [U/min]

12000

Макс. пусковой вращающий момент [Nm]

Reference temperature torque [°C]

Исполнение вала

одностороннее отверстие для вала

Диаметр вала [mm]

Материал вала


сталь

Макс. аксиальная нагрузка на вал (на конце вала) [N]

Макс. радиальная нагрузка на вал (на конце вала) [N]

110

Примечания


Провода/контакты не подключены (н.з.) не должны использоваться.

электрическое подключение

Кабель: 2 m, PUR (полиуретан); Максимальная длина кабеля: 100 m; осевой

диаграммы и графики

Импульсная диаграмма

1	такт
2	данные

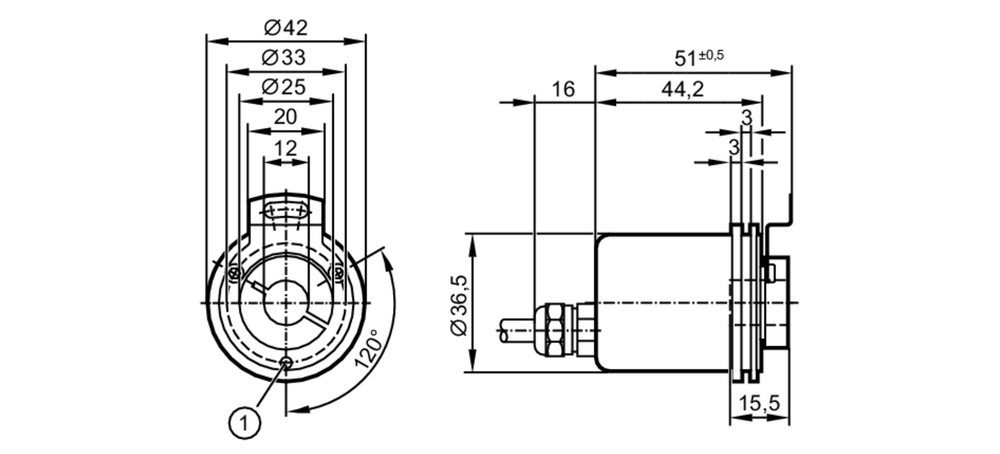

Типовые размеры

1 M3 x 6

Схема подключения

электрическое подключение

Кабель: 2 m, PUR (полиуретан); Максимальная длина кабеля: 100 m; осевой

белый	датчик 0 V
коричневый	датчик Ub
зелёный	такт
жёлтый	Такт (inv.)
серый	данные
розовый	Информация (inv.)
синий	Возврат к нулю
красный	Изменение направления движения (вращения)
Экран	корпус
