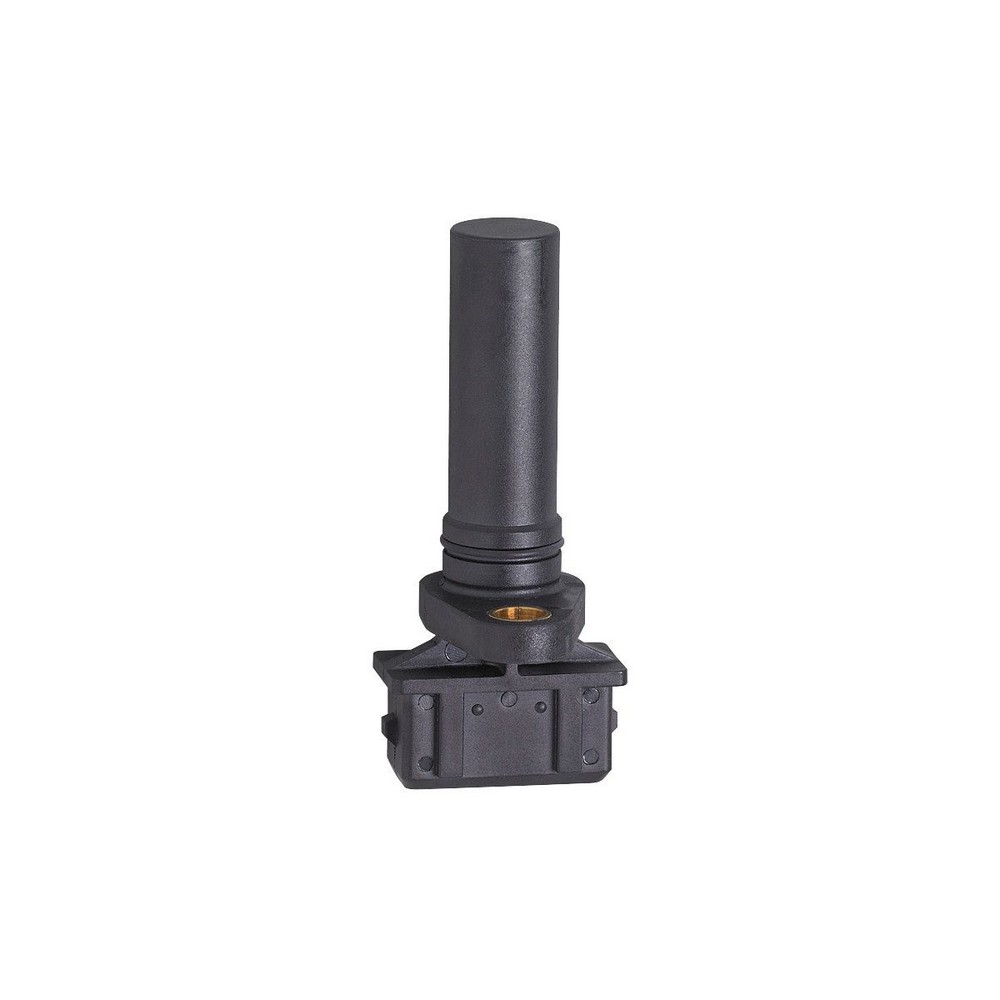

Датчики скорости вращения MX5000

Артикул: MX5000

Ожидается

Под заказ

Код товара	MXD31,8 ANOG/AMP/H

Описание

Электронные данные

Рабочее напряжение [V]

7...30 DC

Потребление тока [mA]

Класс защиты

III

Защита от переполюсовки

нет

Выходы

Электрическое исполнение

NPN

Постоянный ток нагрузки коммутационного выхода DC [mA]

Частота переключения DC [Hz]

2...15000

Защита от короткого замыкания

нет

Диапазон контроля

Диапазон срабатывания [mm]

1,7; (Использование зубчатых колес с различными модулями оказывает влияние на чувствительную поверхность и положение фазы.)

Рабочее расстояние срабатывания [mm]

Условия эксплуатации

Температура окружающей среды [°C]

-32...140

Температура окружающей среды [°C]

125

Примечание к температуре окружающей среды


для области разъема

Степень защиты

IP 67; IP 69K; (разъем: IP 54)

Испытания / одобрения

ЭMC


EN 61000-4-2	4 kV CD / 8 kV AD
EN 61000-4-3	10 V/m
EN 61000-4-4	2 kV
EN 61000-4-6	10 V
EN 61000-4-8	30 A/m

Ударопрочность


DIN EN 60068-2-27	30 г 11 мс полусинуса; 3 удара в каждом направлении по 3 координатным осям

Тестирование солевым туманом


EN 60068/2-11	96 h 5 % NaCl bei 25 °C

MTTF [годы]

2247

Механические данные

Вес [g]

23,7

Материал

Разъём: латунь; корпус: PA (полиамид); O-кольцо: FKM

Момент затяжки [Nm]

Модуль зубчатого колеса [mm]

1,25

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x AMP-Junior Timer (282 192-1)

диаграммы и графики

коммутационные сигналы

	фазовый сдвиг 90° +/- 20°
	соотношение импульс/пауза 50 % +/- 10 %
	Использование зубчатых колес с различными модулями оказывает влияние на чувствительную поверхность и положение фазы.

Типовые размеры

Схема подключения

электрическое подключение

Соединение

A:	Импульсный выход
B:	Импульсный выход
