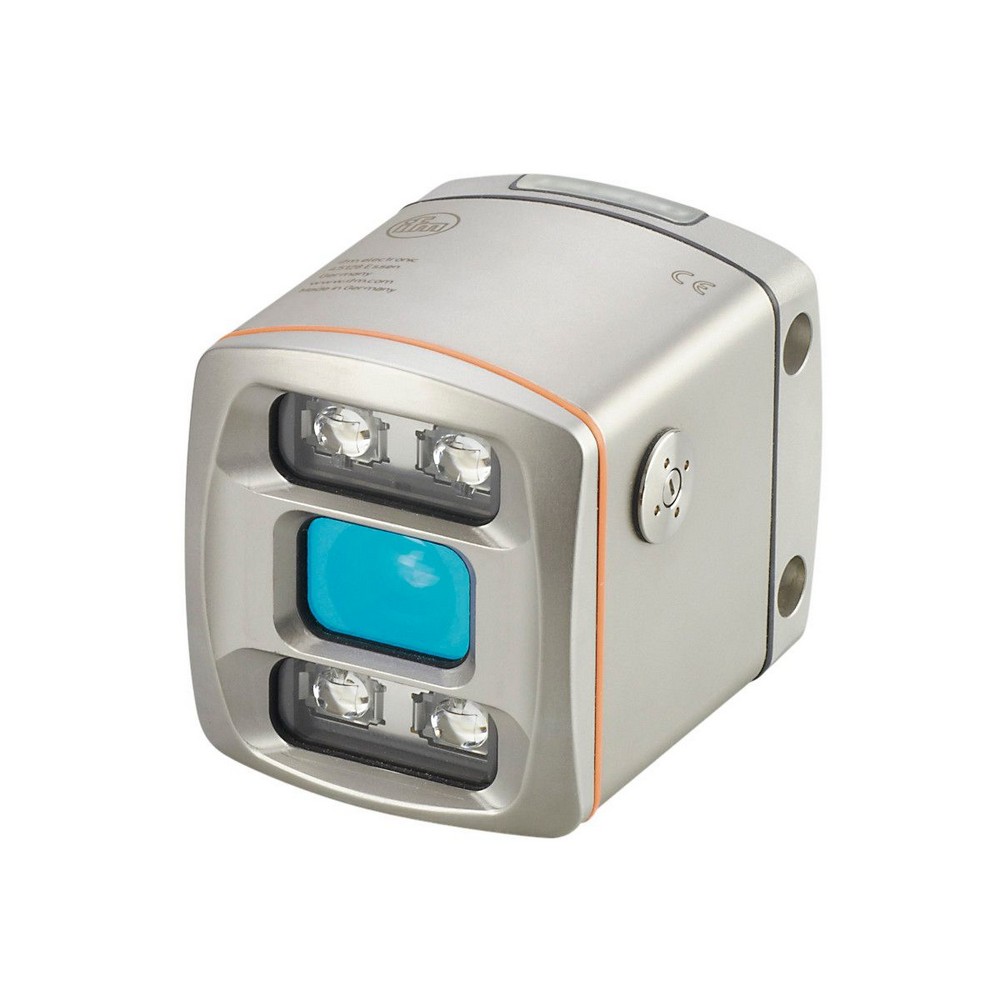

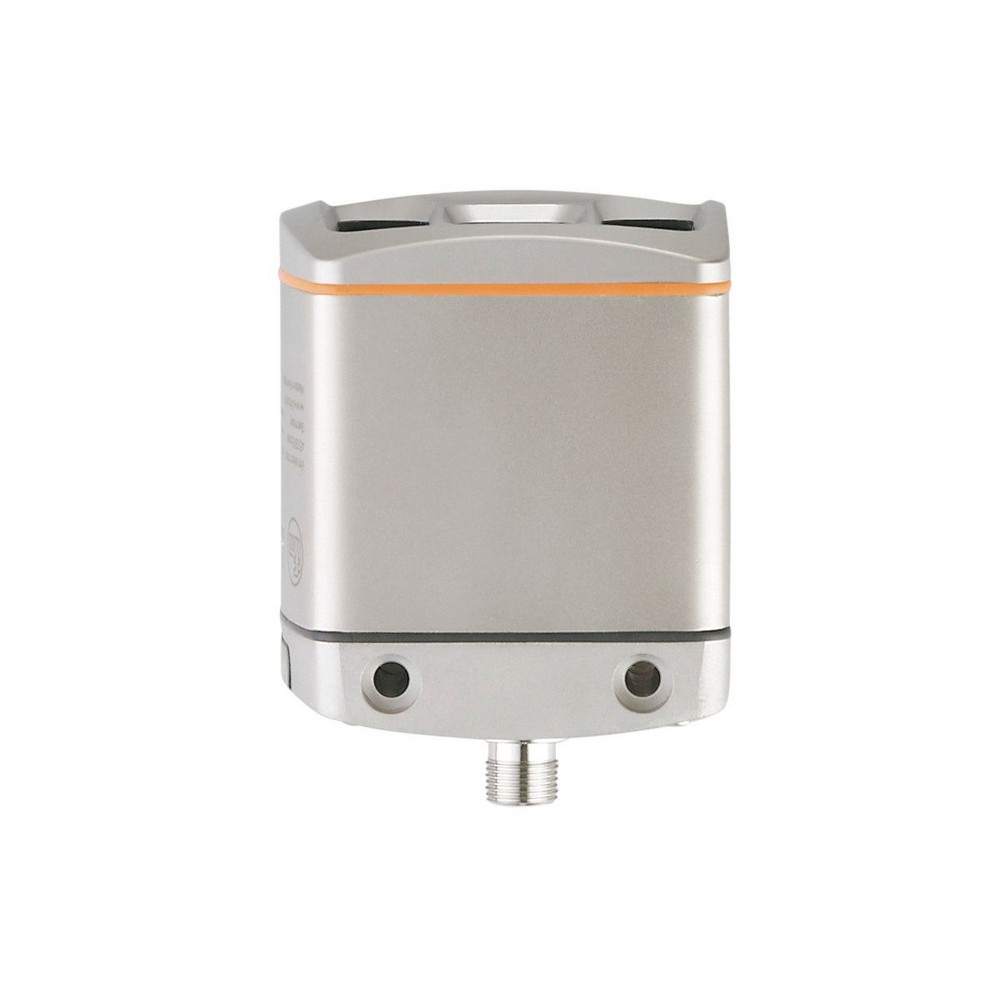

3D-датчик O3D310

Артикул: O3D310
Ожидается
Под заказ
Код товара O3DIRDKG/E1/GM/T/40
  • Поделиться:
3D-датчик O3D310
Приложение
Применениеизмерение размеров объекта; мониторинг целостности групповой упаковки; Контроль уровня; измерение расстояния; измерение объема
Электронные данные
Рабочее напряжение [V]20,4...28,8 DC; (EN 61131-2)
Потребление тока [mA] 2400; (пиковый ток импульсный; типичное значение: 420; максимальное значение: 1600)
Мощность [W]10; (типичное значение)
Класс защитыIII
Встроенная подсветкада
Входы/выходы
Количество входов и выходовКоличество цифровых входов: 2; Количество цифровых выходов: 3; Количество аналоговых выходов: 1
Входы
Количество цифровых входов2
Триггер24 V PNP/NPN (IEC 61131-2 Typ 3)
Входная цепь цифровых входов24 V PNP/NPN; (конфигурируемый; IEC 61131-2 Typ 3)
Выходы
Общее количество выходов3
Количество цифровых выходов3; (конфигурируемый)
Функция выходного сигнала24 V PNP/NPN; (EN 61131-2)
Макс. падение напряжения коммутационного выхода DC [V]1
Макс. допустимая токовая нагрузка на каждый выход [mA]100
Количество аналоговых выходов1
Аналоговый выход по току [mA]4...20
Наиб.нагрузка []500
Аналоговый выход по напряжению [V]0...10
Мин. сопротивление нагрузки []10000
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от перегрузок по токуда
Диапазон контроля
Рабочее расстояние срабатывания [mm]300...10000
Примечание к рабочему расстоянию
размер объекта: 200 x 200 mm
отражательная способность: 18 %
Разрешение изображения [пиксели]176 x 132
Угол обзора40 x 30; (номинальное значение без коррекции искажений объектива)
макс. скорость считывания [Hz]25
Диапазон измерения/настройки
Диапазон измерения [m] 30
Программное обеспечение / Программирование
выбор параметровчерез ПК с помощью ifm Vision Assistant
интерфейсы
Коммуникационный интерфейсEthernet
Ethernet
Количество интерфейсов Ethernet1
Стандарт передачи10Base-T; 100Base-TX
Скорость передачи10; 100
протоколTCP/IP; PROFINET IO; EtherNet/IP
Заводские настройки
IP-адресс: 192.168.0.69
маска подсети: 255.255.255.0
IP - адрес шлюза: 192.168.0.201
Условия эксплуатации
Температура окружающей среды [°C]-10...50
Температура хранения [°C]-40...85
Степень защитыIP 65; IP 67; IP 69K
Макс. защищенность от внешней засветки [klx]8; (с уменьшенной точностью измерения и повторяемостью: 100)
Испытания / одобрения
ЭMC
DIN EN 61000-6-4Излучение помех / промышленные среды
DIN EN 61000-6-2Помехоустойчивость / промышленные среды
Ударопрочность
DIN EN 60068-2-2750 г / (11 ms) неповторяющийся
DIN EN 60068-2-2740 г / (6 ms) повторяющийся
Вибропрочность
DIN EN 60068-2-62 г / (10...150 Hz)
DIN EN 60068-2-642,3 г RMS / (10...500 Hz)
Фотобиологическая безопасностьисключенная группа; (DIN EN 62471)
Электробезопасность
DIN EN 61010-2-201подача питания только через цепи PELV
MTTF [годы]43,08
Механические данные
Вес [g]1217,5
Размеры [mm]72 x 67,1 x 82,6
материалкорпус: нерж. сталь (1.4404 / 316L); фронтальная оптика: PMMA; Функции дисплея: PA (полиамид)
Image sensorPMD 3D ToF-Chip
Дисплеи / Элементы управления
Дисплей
Функция2 светодиод, зелёный Ethernet режим работы
Состояние выхода2 светодиод, жёлтый OUT 1 OUT 2
Принадлежности
Принадлежности (поставляются в комплекте)
Карта памяти USB с программным обеспечением и документацией
защитные колпачки
Примечания
Упаковочная величина1 шт.
электрическое подключение - Подключение к процессу
Разъем: 1 x M12
электрическое подключение - Ethernet
Разъем: 1 x M12
Другие данные
размер поля зрения с коррекцией искажений объектива
диапазон измерения / расстояния [m]Длина [m]Ширина [m]
0,500,260,35
1,000,520,69
2,001,041,39
3,001,562,08
4,002,082,78
5,002,613,47

— RU-RU — O3D310-03 — 23.05.2016

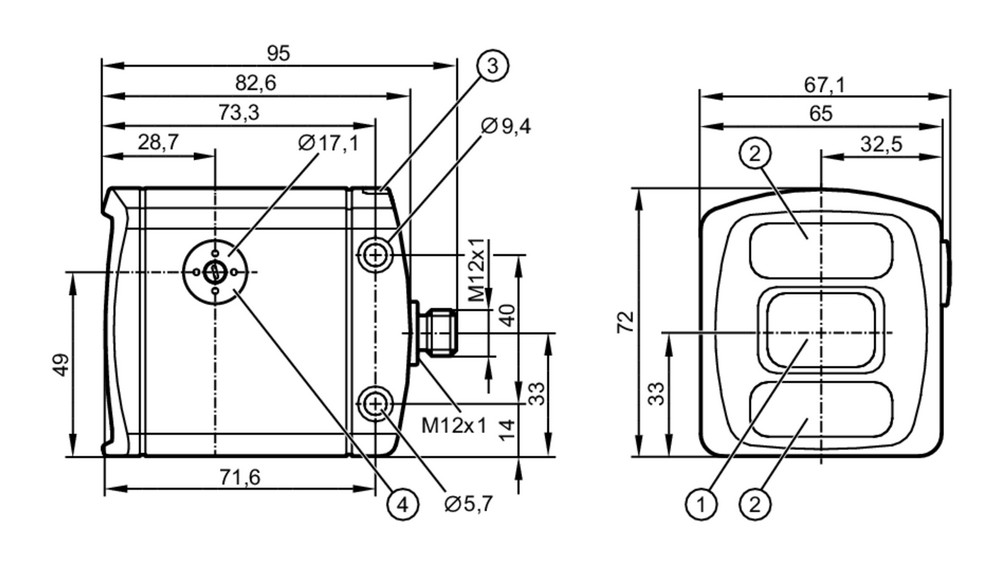

Типовые размеры

1 Объектив

2 Устройство подсветки

3 светодиод 2-цветный желтый/зелёный

4 Настройка фокуса

Схема подключения

электрическое подключение - Подключение к процессу

1U+
2вход триггера
3GND
4Коммутационный выход 1 ( цифровой или аналоговый )
5Коммутационный выход 3 Ready
6Коммутационный выход 2 ( цифровой )
7Дискретный входной сигнал 1
8Дискретный входной сигнал 2

Разъем: 1 x M12

электрическое подключение - Ethernet

1TD +
2RD +
3TD -
4RD -

Разъем: 1 x M12
