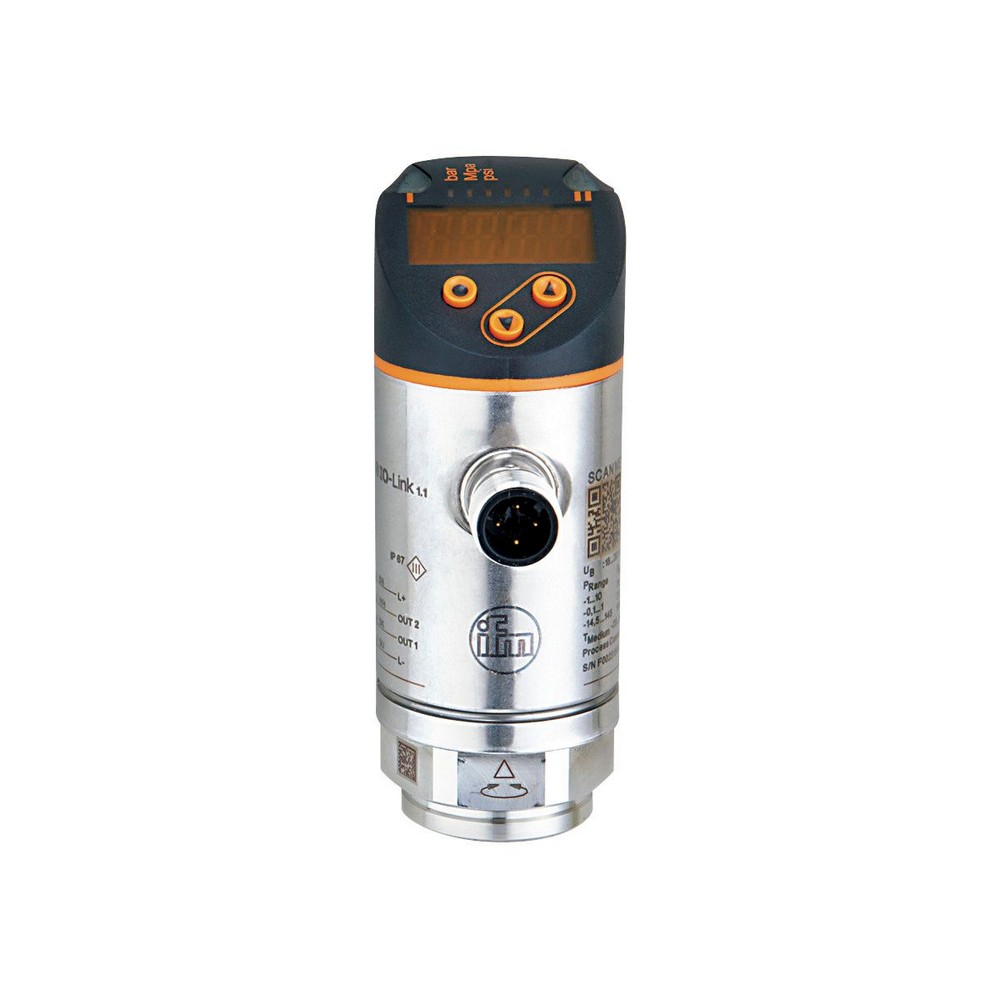

Датчик давления с дисплеем PN7299

Артикул: PN7299
Ожидается
Под заказ
Код товара PN-1-1BREN14-QFRKG/US/ /V
  • Поделиться:
Датчик давления с дисплеем PN7299
Приложение
Измерительный элементкерамическая емкостная ячейка для измерения давления
Применениедля общепромышленного применения
СредаЖидкие или газообразные среды
Температура измеряемой среды [°C]-25...80
Предел прочности по давлению
10000 mbar145 psi290 inHg1000 kPa
Мин. разрывное давление
30000 mbar450 psi880 inHg3000 kPa
Тип давленияотносительное давление
MAWP (для применения в соответствии с CRN) [bar]20
MAWP (для применения в соответствии с CRN)
20000 mbar290 psi590,59 inHg2000 kPa
Электронные данные
Рабочее напряжение [V]18...30 DC; (в соответствии с EN 50178 SELV/PELV)
Потребление тока [mA] 35
Мин. сопротивление изоляции [M]100; (500 V DC)
Класс защитыIII
Защита от переполюсовкида
Время задержки включения питания [s] 0,3
Встроенный "Watchdog"да
Входы/выходы
Количество входов и выходовКоличество цифровых выходов: 2
Выходы
Общее количество выходов2
Выходной сигналкоммутационный сигнал; IO-Link; (конфигурируемый)
Электрическое исполнениеPNP/NPN
Количество цифровых выходов2
Функция выходного сигналанормально открытый / нормально закрытый; (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]2,5
Постоянный ток нагрузки коммутационного выхода DC [mA]150; (200 (...60 °C) 250 (...40 °C))
Частота переключения DC [Hz] 170
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от перегрузок по токуда
Диапазон измерения/настройки
Диапазон измерения
-1000...1000 mbar-14,5...14,5 psi-29,4...29,4 inHg-100...100 kPa
Точка срабатывания SP
-980...1000 mbar-14,3...14,5 psi-29...29,6 inHg-98...100 kPa
Точка сброса rP
-990...990 mbar-14,4...14,4 psi-29,2...29,4 inHg-99...99 kPa
с шагом в
10 mbar0,1 psi0,2 inHg1 kPa
Точность/ погрешность
Погрешность точки переключения [% диапазона] ± 0,5
Повторяемость [% диапазона] ± 0,1; (при изменениях температуры 10 K)
Отклонение от характеристики [% диапазона] ± 0,25 (BFSL) / ± 0,5 (LS); (BFSL = прямая линия наилучшего соответствия; LS = Установка предельного значения)
Отклонение гистерезиса [% диапазона] ± 0,25
долговременная стабильность [% диапазона] ± 0,05; (за 6 месяцев)
Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K]0,2; (-25...80 °C)
Температурный коэффициент диапазона [% от диапазона измерения / 10 K]0,2; (-25...80 °C)
Время реакции
Время отклика [ms] 3
Программируемое время задержки dS, dr [s]0...50
Программное обеспечение / Программирование
выбор параметровгистерезис / окно; нормально открытый / нормально закрытый; логика переключения; задержка при включении/выключении; Демпфирование; Дисплей
интерфейсы
Коммуникационный интерфейсIO-Link
Способ передачиCOM2 (38,4 kBaud)
IO-Link проверка1.1
Стандарт SDCIIEC 61131-9
IO-Link ID прибора406 d / 00 01 96 h
ПрофилиSmart Sensor: Process Data Variable; Device Identification, Device Diagnosis
SIO режимда
Нужный тип портаA
Аналоговые рабочие данные1
Бинарные рабочие данные2
Миним.время рабочего цикла [ms]2,3
Условия эксплуатации
Температура окружающей среды [°C]-25...80
Температура хранения [°C]-40...100
Степень защитыIP 65; IP 67
Испытания / одобрения
ЭMC
DIN EN 61000-6-2
DIN EN 61000-6-3
Ударопрочность
DIN EN 60068-2-2750 г (11 ms)
Вибропрочность
DIN EN 60068-2-620 г (10...2000 Hz)
MTTF [годы]224,01
Сертификат UL
Регистрационный номер ULJ001
Директива по оборудованию под давлениемХорошая инженерно-техническая практика; можно использовать для группы жидкостей 2; группа жидкостей 1 по запросу
Механические данные
Вес [g]220,5
материалнерж. сталь (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC
Материалы корпуса в контакте с изм. средойнерж. сталь (1.4404 / 316L); керамика; FKM
Мин. кол-во циклов давления100 миллионов
Момент затяжки [Nm]2...3 поворота после ручной затяжки; рекомендуемый момент затяжки; В зависимости от смазки, уплотнения и оценки давления
Подключение к процессурезьбовое соединение 1/4 NPT внутренняя резьба
Дисплеи / Элементы управления
Дисплей
Дисплей4 x светодиод, зелёный (bar, psi, kPa, inHg)
Состояние выхода2 x светодиод, жёлтый
Измеренные значениябуквенно-цифровой дисплей, красный/зеленый 4-значный
Примечания
Упаковочная величина1 шт.
электрическое подключение
СоединениеРазъем: 1 x M12; Контакты: позолоченый

— RU-RU — PN7299-00 — 10.02.2015

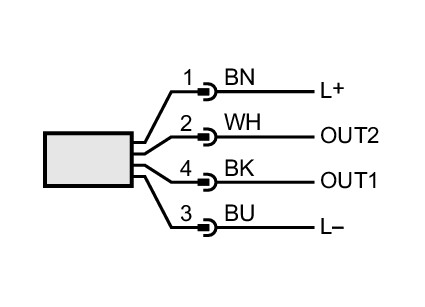

Схема подключения

электрическое подключение

Разъем: 1 x M12; Контакты: позолоченый

Соединение

OUT1Коммутационный выход
IO-Link
OUT2Коммутационный выход
Цвета в соответствии с DIN EN 60947-5-2
Цвета жил :
BK =черный
BN =коричневый
BU =синий
WH =белый
