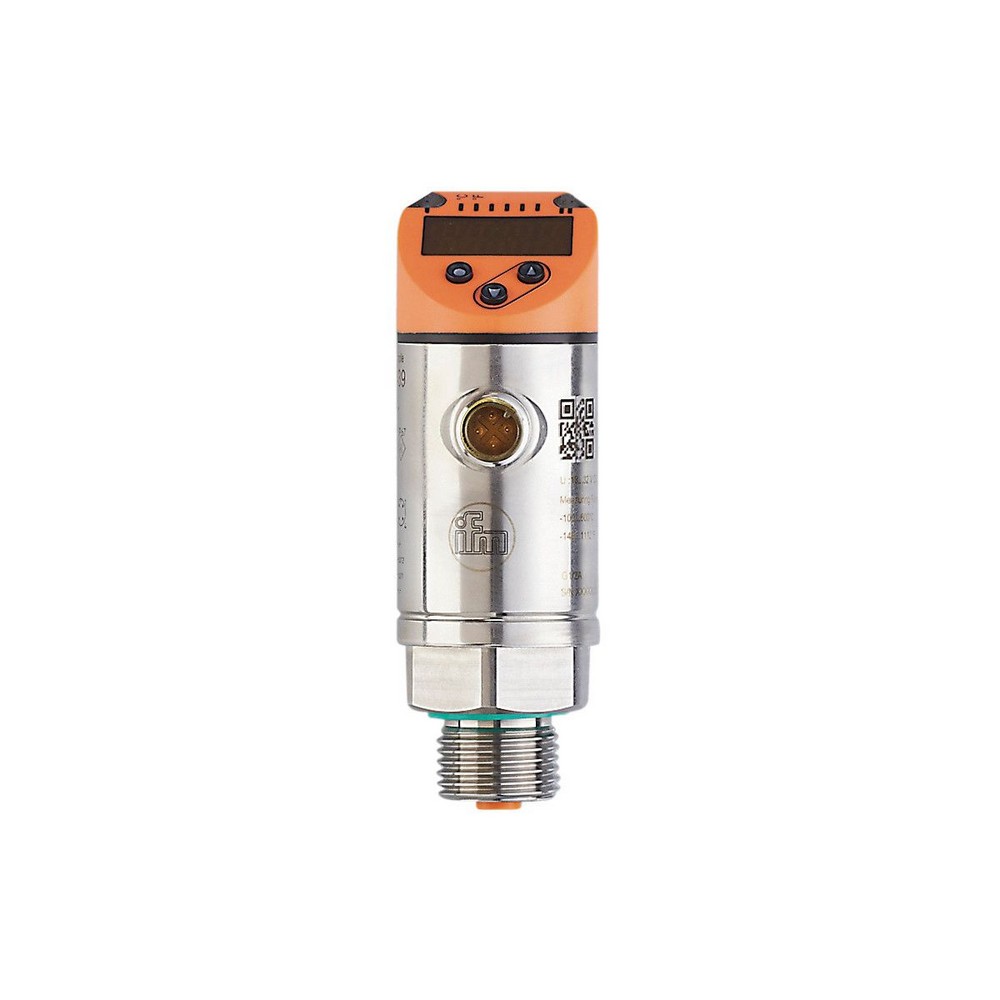

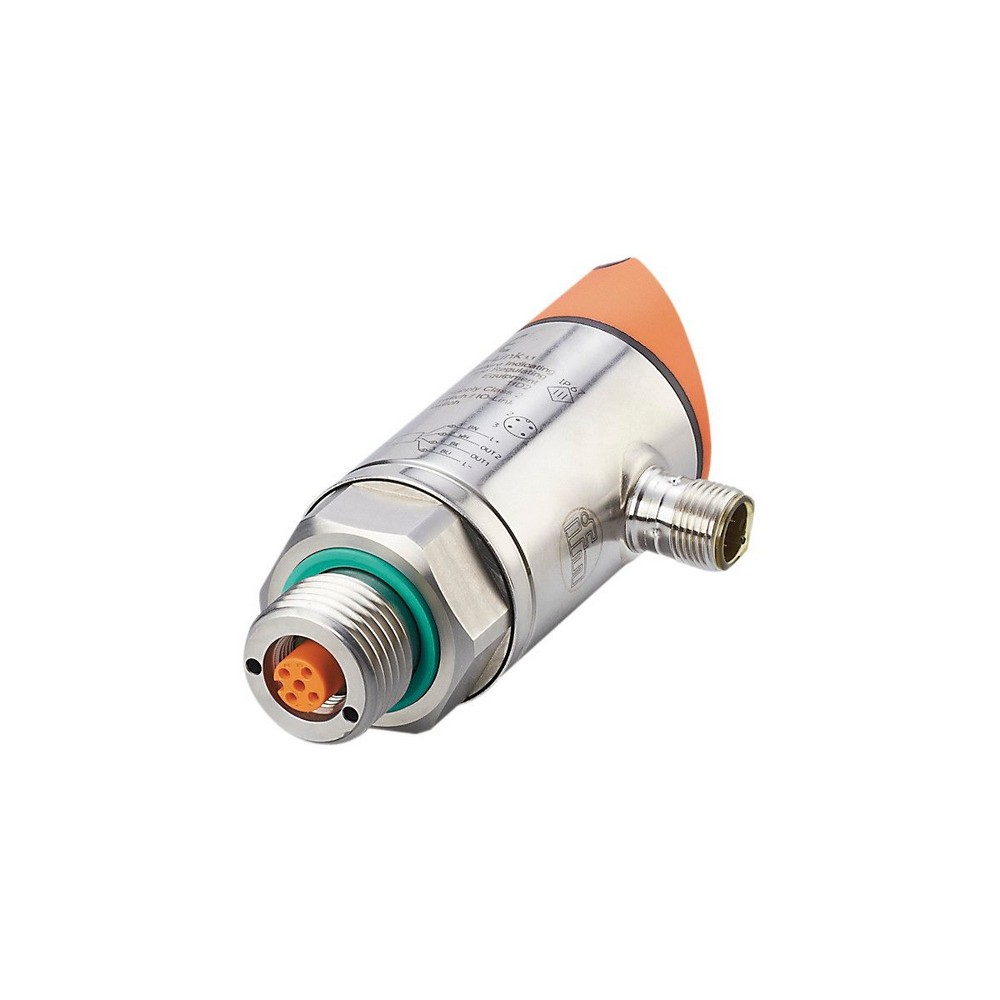

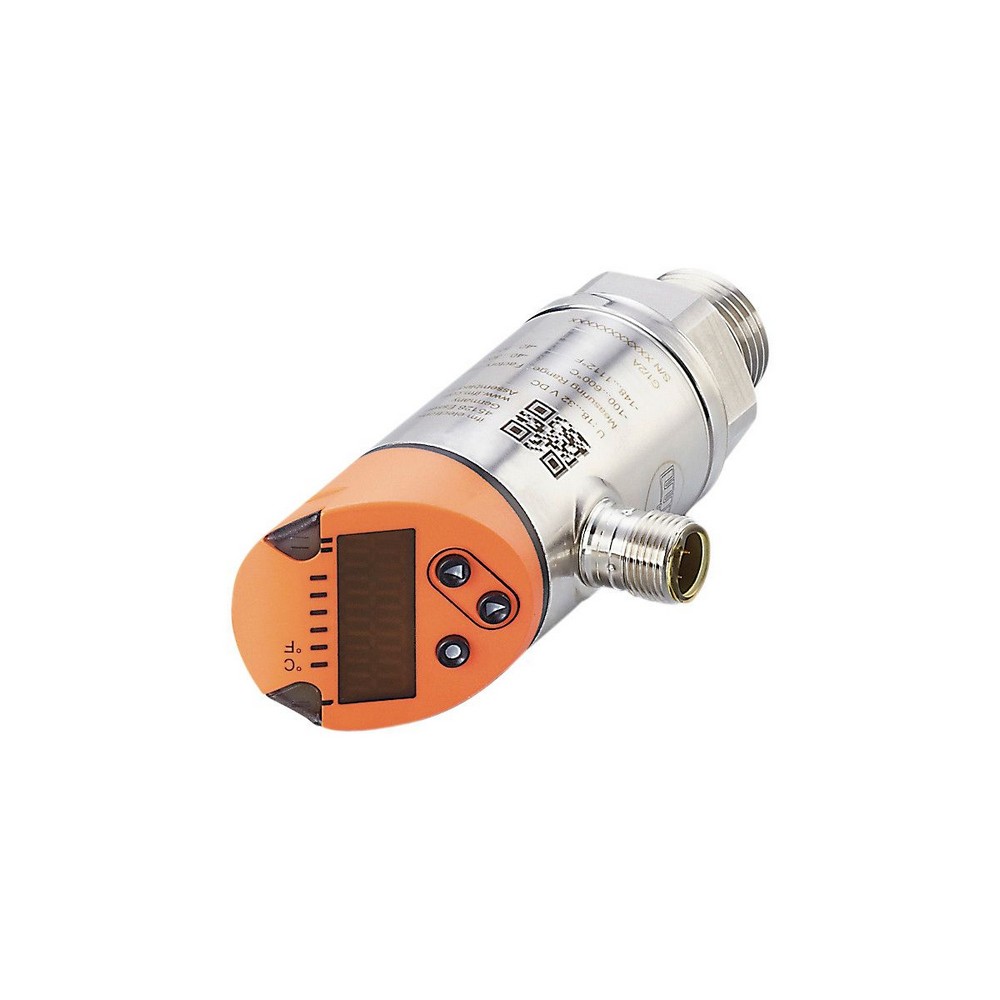

Оценочная электроника с дисплеем для датчиков температуры PT100/PT1000 TR7439

Артикул: TR7439

Ожидается

Под заказ

Код товара	TR-000KDBM12-QFPKG/US/

Оценочная электроника с дисплеем для датчиков температуры PT100/PT1000 TR7439

Описание

Приложение

Применение

для чувствительных элементов Pt100 и Pt1000

Электронные данные

Рабочее напряжение [V]

18...32 DC; ("supply class 2" согласно cULus)

Потребление тока [mA]

Класс защиты

III

Защита от переполюсовки

да

Время задержки включения питания [s]

Встроенный "Watchdog"

да

Входы/выходы

Количество входов и выходов

Количество цифровых выходов: 2

Выходы

Общее количество выходов

Выходной сигнал

коммутационный сигнал; IO-Link; (конфигурируемый)

Электрическое исполнение

PNP/NPN

Количество цифровых выходов

Функция выходного сигнала

нормально открытый / нормально закрытый; (параметризуемый)

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

250

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон измерения/настройки

Диапазон измерения


-100...600 °C	-148...1112 °F

Точка срабатывания SP


-99,8...600 °C	-147,6...1112 °F

Точка сброса rP


-100...599,8 °C	-148...1111,6 °F

с шагом в


0,1 °C	0,1 °F

Разрешение

Разрешение коммутационного выхода [K]

0,1

Разрешение дисплея [K]

0,1

Точность/ погрешность

Погрешность точки переключения [K]

± 0,3 + (± 0,1 % MS)

Точность дисплея [K]

± 0,3 + (± 0,1 % MS)

Температурный коэфициент [% от диапазона измерения / 10 K]

0,1; (При отклонении от стандартных условий 25 ± 5 °C)

Время реакции

Время отклика [ms]

390

Программное обеспечение / Программирование

выбор параметров

гистерезис / окно; нормально открытый / нормально закрытый; логика переключения; задержка при включении / выключении; Демпфирование; Дисплей

интерфейсы

Коммуникационный интерфейс

IO-Link

Способ передачи

COM2 (38,4 KBaud)

IO-Link проверка

1.1

Условия эксплуатации

Температура окружающей среды [°C]

-25...80

Температура хранения [°C]

-40...100

Степень защиты

IP 67

Испытания / одобрения

ЭMC


DIN EN 61000-6-3
DIN EN 61000-6-2

Ударопрочность


DIN IEC 68-2-27	50 г (11 ms)

Вибропрочность


DIN EN 60068-2-6	20 г (10...2000 Hz)

MTTF [годы]

252

Сертификат UL


Регистрационный номер UL	K012

Механические данные

Вес [g]

198

материал

нерж. сталь (1.4404 / 316L); нерж. сталь (1.4301/304); PBT+PC-GF30; PBT-GF20; PC

Подключение к процессу

резьбовое соединение G 1/2 внешняя резьба

Дисплеи / Элементы управления

Дисплей


Дисплей	2 x светодиод, зелёный
Состояние выхода	2 x светодиод, жёлтый
Измеренные значения	буквенно-цифровой дисплей, красный/зеленый 4-значный

Примечания


MS = настройка интервала измерения

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12; Контакты: позолоченый

Типовые размеры

1 Светодиоды Дисплей / Состояние выхода

2 буквенно-цифровой дисплей 4-значный красный/зеленый

3 Кнопки для программирования

Схема подключения

электрическое подключение

Разъем: 1 x M12; Контакты: позолоченый

Соединение

OUT1:	Коммутационный выход / IO-Link
OUT2:	Коммутационный выход
	Цвета в соответствии с DIN EN 60947-5-2
