Датчик для обнаружения предельного уровня LMC100

Артикул: LMC100
Ожидается
Под заказ
Код товара LMFCE-B12E-QSKG-0/US
  • Поделиться:
Датчик для обнаружения предельного уровня LMC100
Приложение
СредаВода; жидкости на водной основе; масла; маслосодержащие среды; Охлаждающие жидкости; порошок
Запрещается использовать дляСм. инструкцию по эксплуатации, глава "Применение в соответствии с назначением"
Температура измеряемой среды [°C]-25...100
Длина зонда [mm]28
Давление в резервуаре [bar]-1...40
MAWP (для применения в соответствии с CRN) [bar]40
масло
Температура измеряемой среды [°C]-25...100
Электронные данные
Рабочее напряжение [V]18...30 DC
Потребление тока [mA] 35
Класс защитыIII
Защита от переполюсовкида
Входы/выходы
Количество входов и выходовКоличество цифровых выходов: 2
Выходы
Общее количество выходов2
Выходной сигналкоммутационный сигнал; IO-Link
Электрическое исполнениеPNP/NPN
Количество цифровых выходов2
Функция выходного сигналанормально открытый / нормально закрытый; (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]2,5
Постоянный ток нагрузки коммутационного выхода DC [mA]50; (100 (...60 °C))
Защита от короткого замыканияда
Тип защиты от короткого замыканияТемпературный , синхронизируемый
Защита от перегрузок по токуда
Диапазон измерения/настройки
Заводская настройкаВода; жидкости на водной основе
Время реакции
Время отклика [s] 0,5
интерфейсы
Коммуникационный интерфейсIO-Link
Способ передачиCOM2 (38,4 kBaud)
IO-Link проверка1.1
Стандарт SDCIIEC 61131-9
IO-Link ID прибора0x0002A2
ПрофилиSmart Sensor: Process Data Variable; Device Identification, Device Diagnosis
SIO режимда
Нужный тип портаA
Аналоговые рабочие данные1
Бинарные рабочие данные2
Миним.время рабочего цикла [ms]2,3
Условия эксплуатации
Температура окружающей среды [°C]-25...85
Температура хранения [°C]-40...85
Степень защитыIP 68; IP 69K; (7 дней / 1 м глубина воды / 0,1 бар: IP 68)
Испытания / одобрения
ЭMC
DIN EN 61000-6-2
DIN EN 61000-6-3: закрытые резервуары
DIN EN 61000-6-4: открытые резервуары
Ударопрочность
DIN EN 60068-2-2750 г (11 ms)
Вибропрочность
DIN EN 60068-2-620 г (10...2000 Hz)
MTTF [годы]534
Сертификат UL
Регистрационный номер ULH003
Механические данные
Вес [g]149
Размеры [mm]O 18,1 / L = 76,2
материалнерж. сталь (1.4404 / 316L); PEEK; PEI; FKM
Материалы корпуса в контакте с изм. средойнерж. сталь (1.4404 / 316L); PEEK; FKM
Подключение к процессуG 1/2 внешняя резьба
Дисплеи / Элементы управления
Дисплей
Состояние выходаСветодиоды, жёлтый
Рабочее состояниеСветодиоды, зелёный
Примечания
Упаковочная величина1 шт.
электрическое подключение
СоединениеРазъем: 1 x M12; Контакты: позолоченый

— RU-RU — LMC100-00 — 11.05.2017

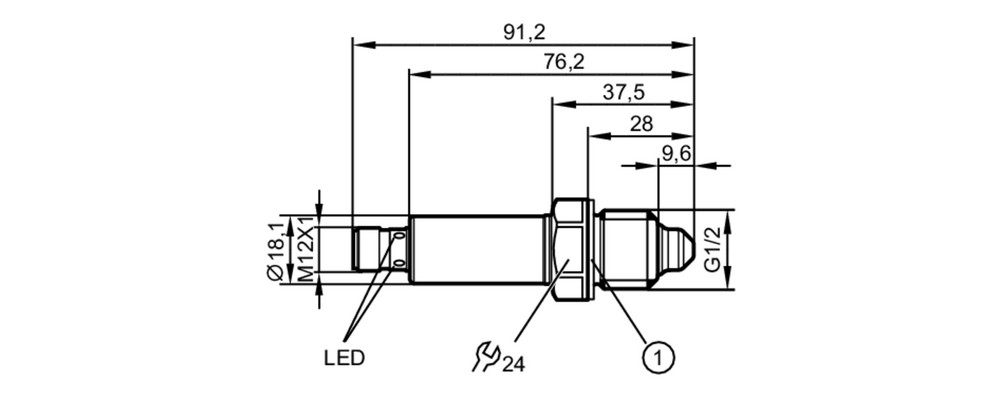

Типовые размеры

1 Уплотнение

Схема подключения

электрическое подключение

Разъем: 1 x M12; Контакты: позолоченый

Соединение

OUT1:Коммутационный выход IO-Link
OUT2:Коммутационный выход
Цвета в соответствии с DIN EN 60947-5-2
Цвета жил :
BK =черный
BN =коричневый
BU =синий
WH =белый
