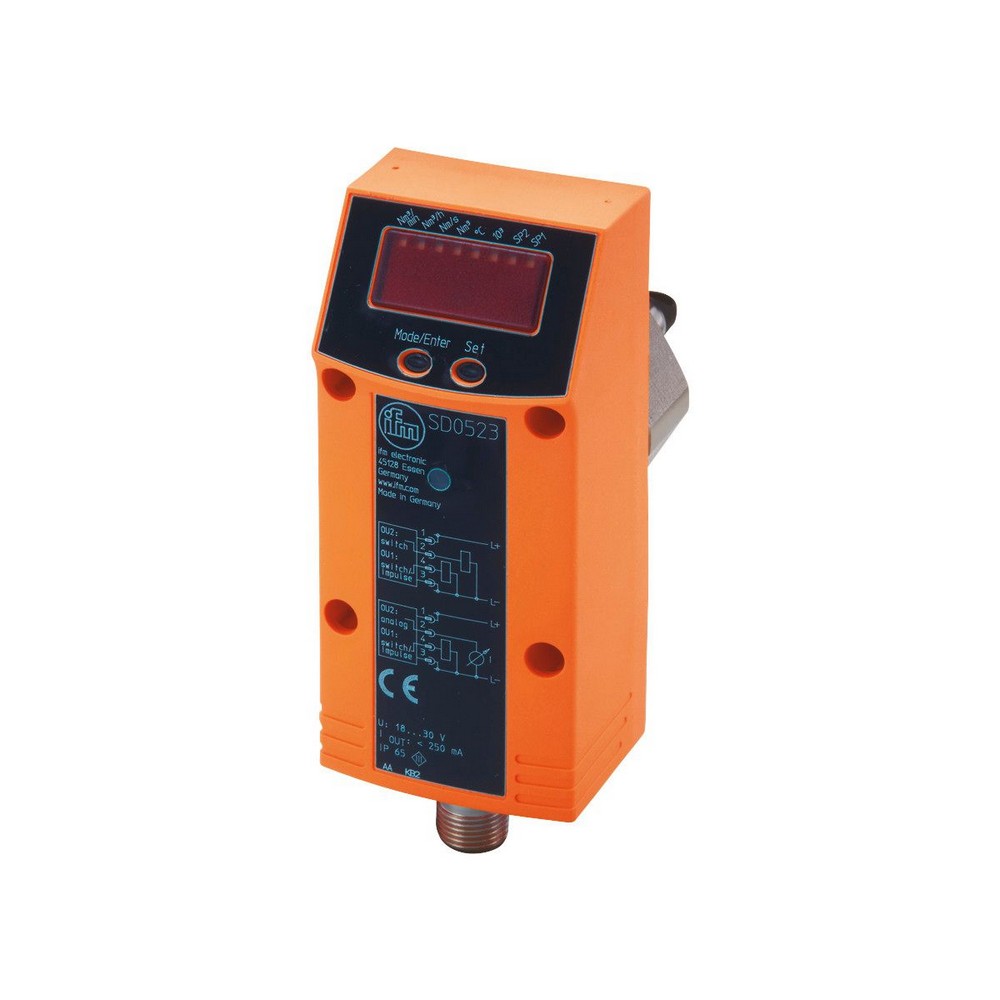

Датчик учета расхода сжатого воздуха SD0523

Артикул: SD0523
Ожидается
Под заказ
Код товара SDD11DGXFPKG/US-100
  • Поделиться:
Датчик учета расхода сжатого воздуха SD0523
Приложение
УстановкаНастраиваемый на внутренний диаметр трубы; (38...254 mm)
СредаСжатый воздух
Температура измеряемой среды [°C]0...60
Предел прочности по давлению [bar]16
Предел прочности по давлению [psi]232
MAWP (для применения в соответствии с CRN) [bar]16
Электронные данные
Рабочее напряжение [V]18...30 DC; (в соответствии с EN 50178 SELV/PELV)
Потребление тока [mA] 110
Класс защитыIII
Защита от переполюсовкида
Время задержки включения питания [s]1
Входы/выходы
Количество входов и выходовКоличество цифровых выходов: 2; Количество аналоговых выходов: 1
Выходы
Общее количество выходов2
Выходной сигналкоммутационный сигнал; аналоговый сигнал; импульсный сигнал; IO-Link; (конфигурируемый)
Электрическое исполнениеPNP
Количество цифровых выходов2
Функция выходного сигналанормально открытый / нормально закрытый; (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]2
Постоянный ток нагрузки коммутационного выхода DC [mA]250; (на каждый выход)
Количество аналоговых выходов1
Аналоговый выход по току [mA]4...20; (масштабируемый)
Наиб.нагрузка []500
Импульсный выходРасходомер
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от перегрузок по токуда
Диапазон измерения/настройки
Диапазон измеренияДиапазон измерения/настройки; Контроль скорости потока; Значения при: O 72 mm
Диапазон измерения
0,5...143,9 m/s8...2110 m/h0,12...35,18 m/min
Диапазон индикации
0...172,7 m/s0...2532 m/h0...42,22 m/min
Разрешение
0,1 m/s2 m/h0,02 m/min
Точка срабатывания SP
1,2...143,9 m/s18...2110 m/h0,28...35,18 m/min
Точка сброса rP
0,5...143,2 m/s6...2100 m/h0,12...35 m/min
Начальная точка аналогового сигнала, ASP
0...107,9 m/s0...1582 m/h0...26,38 m/min
Конечная точка аналогового сигнала, АЕР
36...143,9 m/s528...2110 m/h8,8...35,18 m/min
Ширина шага
0,1 m/s2 m/h0,02 m/min
Контроль моментального расхода
Значение импульса1...1000 x 10
С шагом в1 Nm
Длина импульса [s]0,7 ... 2 (D = 72 mm)
Контроль температуры
Диапазон измерения [°C]0...60
Диапазон индикации [°C]-12...72
Разрешение [°C]0,2
Точка срабатывания SP [°C]0,4...60
Точка сброса rP [°C]0,2...59,8
Aналоговая пусковая точка [°C]0...45
Aналоговая конечная точка [°C]15...60
С шагом в [°C]0,2
Точность/ погрешность
Контроль скорости потока
Воспроизводимость [% от измеряемой величины]± 1,5
Точность (в диапазоне измерения)± (6 % MW + 0,6 % MEW); (D = 72mm, T = 22°C; стандартный объемный расход: 50...850 Nm/h)
Контроль температуры
Точность [K]± 2,5 (Q > 2 Nm/h)
Время реакции
Контроль скорости потока
Время отклика [s]0,1; (dAP = 0)
Демпфирование коммутационного выхода dAP в шагах [s]0 - 0,2 - 0,4 - 0,6 - 0,8 - 1
Контроль температуры
Динамика реакции срабатывания T05 / T09 [s]30 (Q > 2 Nm/h)
Программное обеспечение / Программирование
Выбор параметровКонтроль скорости потока; расходомер; счетчик с предварительным набором; Контроль температуры; гистерезис / окно; нормально открытый / нормально закрытый; токовый/импульсный выход; дисплей можно вращать и отключить; Дисплей; сумматор
Интерфейсы
Коммуникационный интерфейсIO-Link
Способ передачиCOM 2 (38,4 kBaud)
IO-Link проверка1.1
Стандарт SDCIIEC 61131-9
IO-Link ID прибора381d / 00 01 7D h
ПрофилиSmart Sensor: Process Data Variable; Device Identification
SIO режимда
Нужный тип портаA
Аналоговые рабочие данные3
Бинарные рабочие данные2
Миним.время рабочего цикла [ms]5
Условия эксплуатации
Температура окружающей среды [°C]0...60
Температура хранения [°C]-20...85
Макс. допустимая относительная влажность воздуха [%]90
Степень защитыIP 65
Испытания / одобрения
ЭMC
DIN EN 60947-5-9
DIN EN 61000-6-3
Вибропрочность
DIN EN 60068-2-65 г (55...2000 Hz)
MTTF [годы]213
Механические данные
Вес [g]442
МатериалPBT-GF20; PC; нерж. сталь (1.4301/304); FKM
Материалы корпуса в контакте с изм. средойнерж. сталь (1.4401 / 316); нерж. сталь (1.4301/304); керамика стекло обработанное; PEEK; полиэстер; FKM
Подключение к процессурезьбовое соединение G 1 внутренняя резьба
Дисплеи / Элементы управления
Дисплей
Дисплей4 x светодиод, зелёный (Nm/min, Nm/h, Nm, °C)
Функции дисплея1 x светодиод, зелёный
Состояние выхода2 x светодиод, жёлтый
Измеренные значениябуквенно-цифровой дисплей, 4-значный
программированиебуквенно-цифровой дисплей, 4-значный
Примечания
Примечания
Диапазоны измерений, показаний и настройки применительно к стандартной величине потока согласно DIN ISO 2533.
D = внутренний диаметр трубы
Упаковочная величина1 шт.
электрическое подключение
СоединениеРазъем: 1 x M12
диаграммы и графики
верхний предел диапазона измерения в соотношении с внутренним диаметром трубы

— RU-RU — SD0523-01 — 13.05.2015

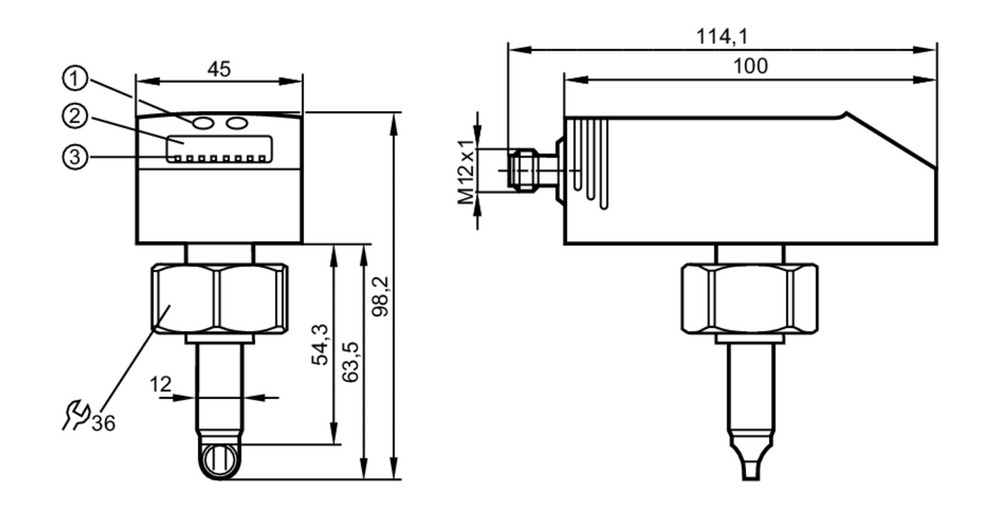

Типовые размеры

1 Кнопки для программирования

2 буквенно-цифровой дисплей 4-значный

3 Светодиоды состояния

Схема подключения

электрическое подключение

Разъем: 1 x M12

Соединение

OUT1: Контроль скорости потока / расходомер / счетчик с предварительным набором
IO-Link
OUT2: Контроль скорости потока / Контроль температуры
Вход сброс счетчика
Цвета в соответствии с DIN EN 60947-5-2
Цвета жил :
BK =черный
BN =коричневый
BU =синий
WH =белый
