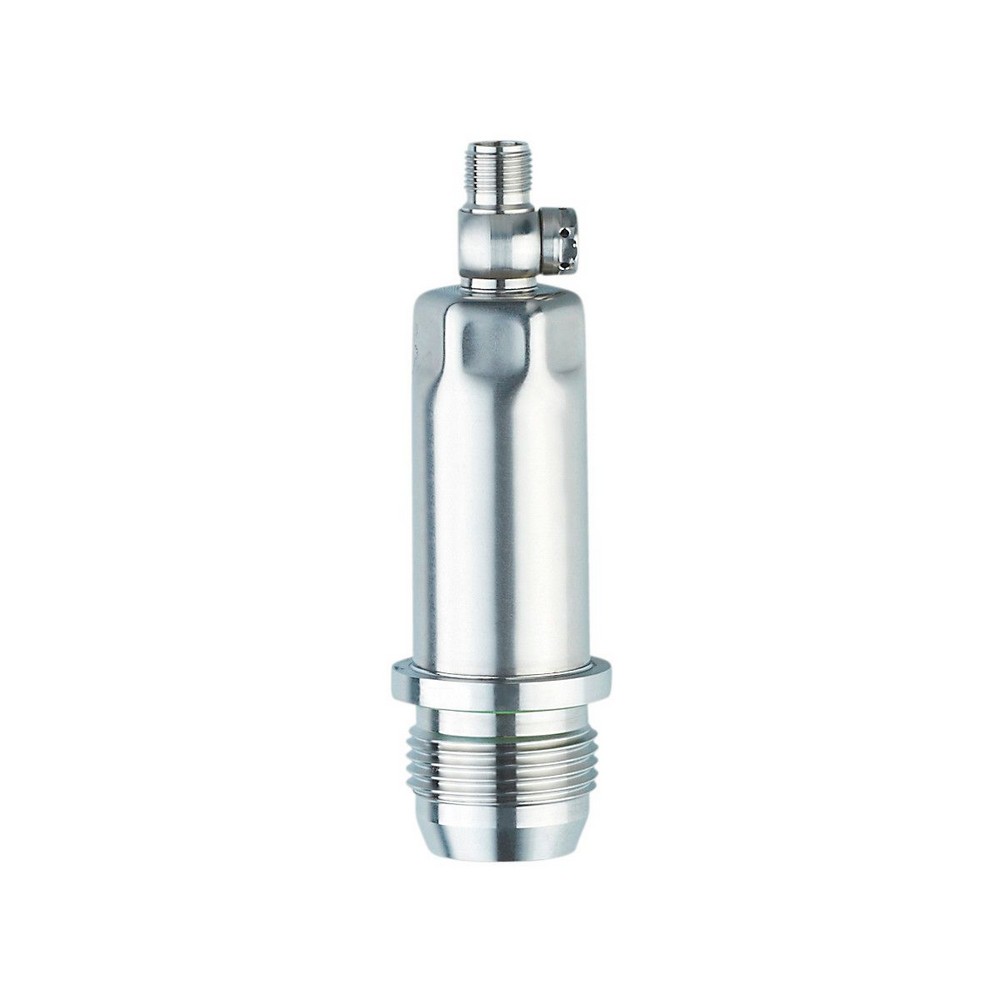

Электронный датчик давления PM1608

Артикул: PM1608

Ожидается

Под заказ

Код товара	PM-,25BREA01-4-ZVG/US

Описание

Приложение

Измерительный элемент

керамическая емкостная ячейка для измерения давления

Применение

гигиенические системы

Среда

Вязкие среды или жидкости со взвешенными частицами; Жидкие или газообразные среды

Температура измеряемой среды [°C]

-25...125; (150 max. 1h)

Предел прочности по давлению


10000 mbar	145 psi	1000 kPa

Мин. разрывное давление


30000 mbar	435 psi	3000 kPa

Устойчивость к вакууму [mbar]

-1000

Тип давления

относительное давление

отсутствует застойная зона

да

MAWP (для применения в соответствии с CRN) [bar]

Электронные данные

Рабочее напряжение [V]

18...30 DC

Мин. сопротивление изоляции [M]

100; (500 V DC)

Класс защиты

III

Защита от переполюсовки

да

Встроенный "Watchdog"

да

2-проводный

Потребление тока [mA]

3,5...21,5

Время задержки включения питания [s]

3-проводный

Потребление тока [mA]

Время задержки включения питания [s]

0,5

Входы/выходы

Количество входов и выходов

Количество аналоговых выходов: 1

Выходы

Общее количество выходов

Выходной сигнал

аналоговый сигнал

Количество аналоговых выходов

Аналоговый выход по току [mA]

4...20; (масштабируемый)

Наиб.нагрузка []

700; (Ub = 24 V; (Ub - 9 V) / 21.5 mA)

Защита от короткого замыкания

да

Защита от перегрузок по току

да

Диапазон измерения/настройки

Диапазон измерения


-12,5...250 mbar	-0,182...3,626 psi	-1,25...25 kPa

Aналоговая пусковая точка


-12,5...200 mbar	-0,182...2,9 psi	-1,25...20 kPa

Aналоговая конечная точка


37,5...250 mbar	0,544...3,626 psi	3,75...25 kPa

с шагом в


0,1 mbar	0,002 psi	0,01 kPa

Заводская настройка


ASP = 0,0 bar	AEP = 250 mbar

Точность/ погрешность

Повторяемость [% диапазона]

± 0,1; (при изменениях температуры 10 K; Turn down 1:1)

Отклонение от характеристики [% диапазона]

± 0,2 (nach DIN EN 61298-2); (вкл. дрейф при перетяжке, ошибке нулевой точки и погрешности, нелинейность, гистерезис; Turn down 1:1)

Отклонение линейности [% диапазона]

± 0,15; (Turn down 1:1)

Отклонение гистерезиса [% диапазона]

± 0,15; (Turn down 1:1)

долговременная стабильность [% диапазона]

± 0,1; (Turn down 1:1; за год)

Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K]

± 0,05; (0...70 °C)

Температурный коэффициент диапазона [% от диапазона измерения / 10 K]

± 0,15; (0...70 °C)

Время реакции

Демпфирование аналогового выхода dAA [s]

0...4

2-проводный

Время нарастания переходной характеристики аналогового выхода [ms]

3-проводный

Время нарастания переходной характеристики аналогового выхода [ms]

интерфейсы

Коммуникационный интерфейс

IO-Link

Способ передачи

COM2 (38,4 kBaud)

IO-Link проверка

1.1

IO-Link ID прибора

669 d / 00 02 9d h

Профили

Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000)

SIO режим

нет

Нужный тип порта

Аналоговые рабочие данные

Миним.время рабочего цикла [ms]

3,2

Условия эксплуатации

Температура окружающей среды [°C]

-25...80

Температура хранения [°C]

-40...100

Степень защиты

IP 67; IP 68; IP 69K

Испытания / одобрения

ЭMC


DIN EN 61326-1

Ударопрочность


DIN EN 60068-2-27	50 г (11 ms)

Вибропрочность


DIN EN 60068-2-6	20 г (10...2000 Hz)

MTTF [годы]

323

Сертификат UL


Регистрационный номер UL	J022

Механические данные

Вес [g]

302,4

материал

нерж. сталь (1.4404 / 316L); PBT (полибутилентерефталат)

Материалы корпуса в контакте с изм. средой

Керамика (99,9 % Al2 O3); PTFE (тефлон); нерж. сталь (1.4435 / 316L); характеристика поверхности: Ra 0,4 / Rz 4

Мин. кол-во циклов давления

100 миллионов

Момент затяжки [Nm]

20; (рекомендуемый момент затяжки В зависимости от смазки, уплотнения и оценки давления)

Подключение к процессу

резьбовое соединение G 1 внешняя резьба уплотняющий конус

Дисплеи / Элементы управления

Дисплей

mbar; psi; kPa; mmWS; inH2O

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12; Контакты: позолоченый

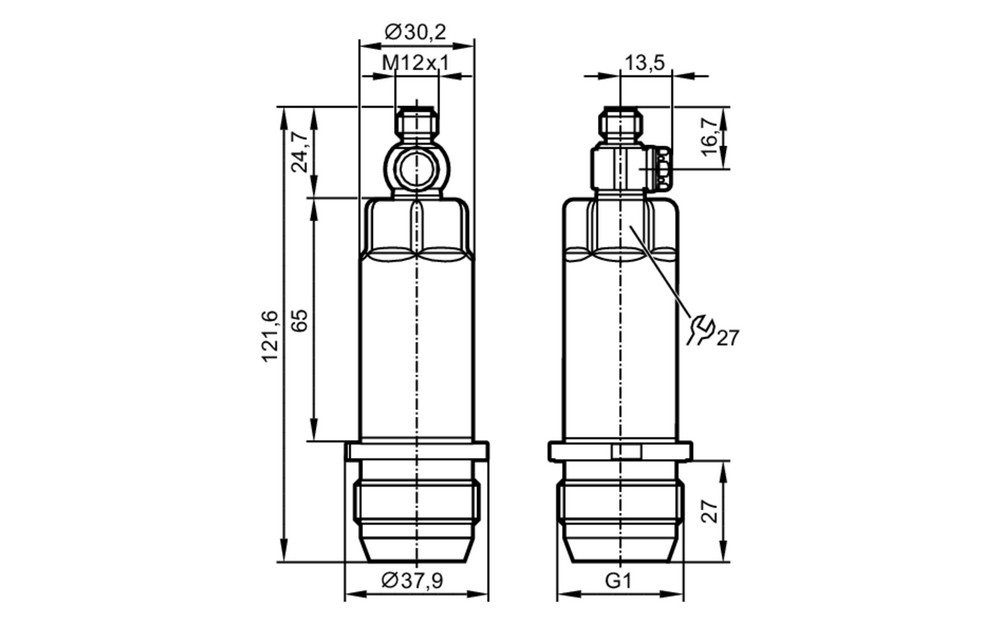

Типовые размеры

Схема подключения

электрическое подключение

Разъем: 1 x M12; Контакты: позолоченый

Соединение

	Цвета в соответствии с DIN EN 60947-5-2
1	2 - проводная схема подключения
2	3 - проводная схема подключения
3	Подключение для параметризации IO-Link (P = соединение через IO-Link)
	Цвета жил :
BK =	черный
BN =	коричневый
BU =	синий
WH =	белый
