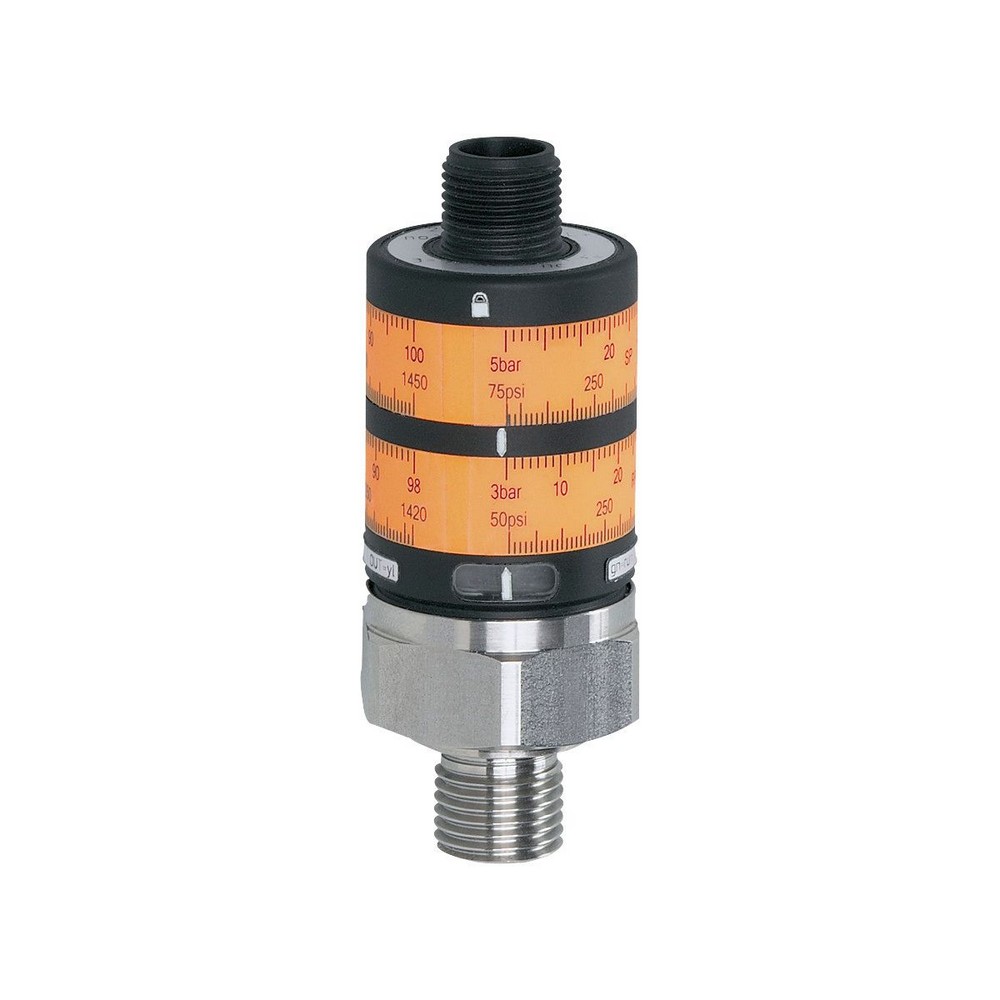

Датчик давления с интуитивной настройкой точки переключения PK6220

Артикул: PK6220
Ожидается
Под заказ
Код товара PK-400-SFN14-HCPKG/US/ /W
  • Поделиться:
Датчик давления с интуитивной настройкой точки переключения PK6220
Приложение
СредаЖидкие или газообразные среды
Температура измеряемой среды [°C]-25...80
Предел прочности по давлению
600 bar8700 psi
Мин. разрывное давление
1600 bar23200 psi
Тип давленияотносительное давление
Электронные данные
Рабочее напряжение [V]9,6...32 DC
Потребление тока [mA] 25
Мин. сопротивление изоляции [M]100; (500 V DC)
Класс защитыIII
Защита от переполюсовкида
Входы/выходы
Количество входов и выходовКоличество цифровых выходов: 2
Выходы
Общее количество выходов2
Выходной сигналкоммутационный сигнал
Электрическое исполнениеPNP
Количество цифровых выходов2
Функция выходного сигналакомплементарный
Макс. падение напряжения коммутационного выхода DC [V]2
Постоянный ток нагрузки коммутационного выхода DC [mA]500
Частота переключения DC [Hz]100
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от перегрузок по токуда
Диапазон измерения/настройки
Диапазон измерения
0...400 bar0...5800 psi
Точка срабатывания SP
20...400 bar290...5800 psi
Точка сброса rP
12...392 bar175...5685 psi
Точность/ погрешность
Погрешность точки переключения [% от конечного значения] ± 2,5; (Точность установки)
Повторяемость [% от конечного значения] ± 0,5; (при изменениях температуры 10 K)
Отклонение от характеристики [% от конечного значения] ± 1,5 (BFSL) / ± 2,5 (LS); (BFSL = прямая линия наилучшего соответствия; LS = Установка предельного значения)
Температурный дрейф на каждые 10 К ± 0,5
Программное обеспечение / Программирование
Настройка точки переключениянастроечные кольца
Условия эксплуатации
Температура окружающей среды [°C]-25...80
Температура хранения [°C]-40...100
Степень защитыIP 67
Испытания / одобрения
ЭMC
EN 61000-4-2 ESD4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение10 V/m
EN 61000-4-4 Burst2 kV
EN 61000-4-5 Surge1 kV Сигнал для приборов DC
EN 61000-4-6 ВЧ проводимость10 V
Ударопрочность
DIN IEC 68-2-2750 г (11 ms)
Вибропрочность
DIN IEC 68-2-620 г (10...2000 Hz)
MTTF [годы]641
Механические данные
Вес [g]94
материалPBT (полибутилентерефталат); PC; FKM; нерж. сталь (1.4404 / 316L)
Материалы корпуса в контакте с изм. средойнерж. сталь (1.4404 / 316L)
Мин. кол-во циклов давления50 миллионов
Подключение к процессурезьбовое соединение 1/4 NPT внешняя резьба внутренняя резьбаM5
Дисплеи / Элементы управления
Дисплей
режим работысветодиод, зелёный
Состояние выходасветодиод, жёлтый
Со шкалойда
Примечания
Упаковочная величина1 шт.
электрическое подключение
СоединениеРазъем: 1 x M12

— RU-RU — PK6220-00 — 07.02.2012

Типовые размеры

1 Момент затяжки 25 Nm

Схема подключения

электрическое подключение

Разъем: 1 x M12

Соединение
