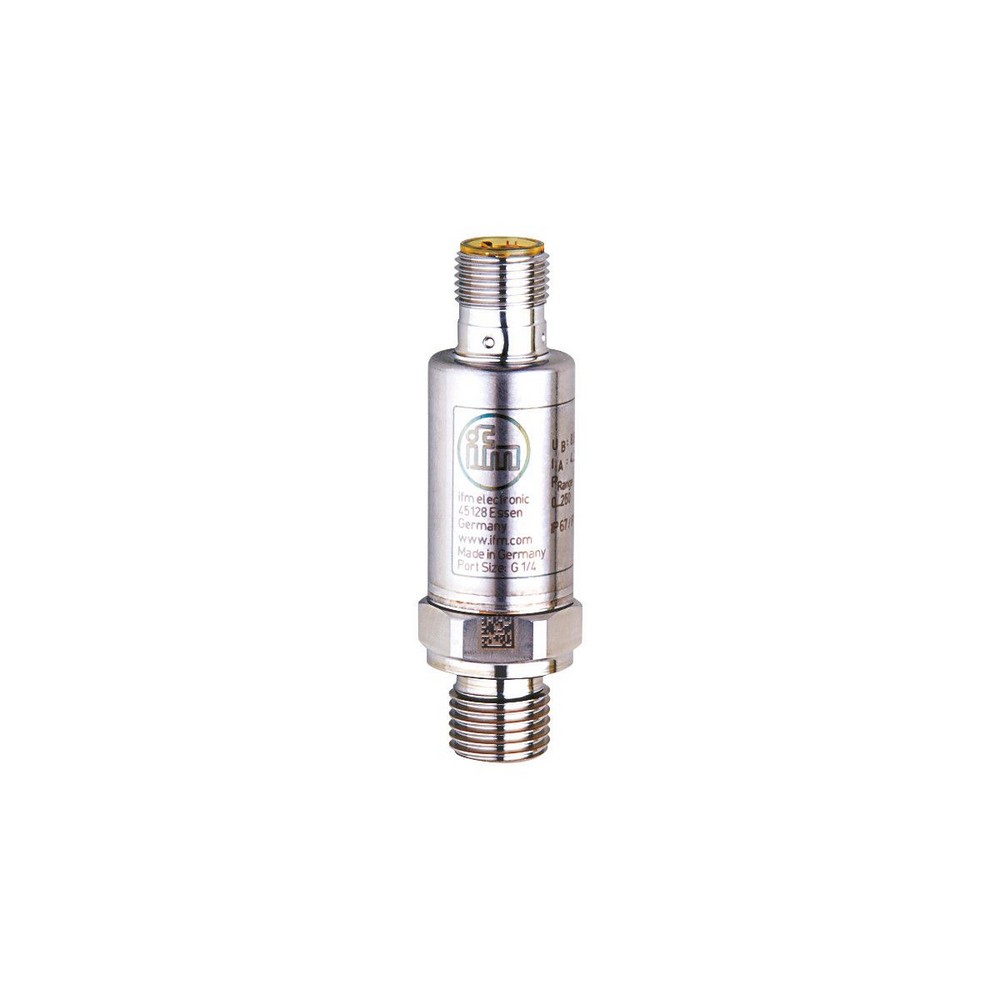

Преобразователь давления PT5412

Артикул: PT5412

Ожидается

Под заказ

Код товара	PT-160-SEG14-A-ZVG/US/ /W

Описание

Приложение

Применение

для общепромышленного применения

Среда

Жидкие или газообразные среды

Температура измеряемой среды [°C]

-40...90

Предел прочности по давлению [bar]

400

Примечание к прочности по давлению


статический

Мин. разрывное давление [bar]

1100

Устойчивость к вакууму [mbar]

-1000

Тип давления

относительное давление

Электронные данные

Рабочее напряжение [V]

8,5...36 DC

Мин. сопротивление изоляции [M]

100; (500 V DC)

Класс защиты

III

Защита от переполюсовки

да

Входы/выходы

Количество входов и выходов

Количество аналоговых выходов: 1

Выходы

Общее количество выходов

Выходной сигнал

аналоговый сигнал

Количество аналоговых выходов

Аналоговый выход по току [mA]

4...20

Наиб.нагрузка []

720; (Ub = 24 V; (Ub - 8,5 V) / 21,5 mA)

Защита от короткого замыкания

да

Защита от перегрузок по току

да

Диапазон измерения/настройки

Диапазон измерения [bar]

0...160

Точность/ погрешность

Повторяемость [% диапазона]

± 0,05; (при изменениях температуры 10 K)

Отклонение от характеристики [% диапазона]

± 0,5; (вкл. дрейф при перетяжке, ошибке нулевой точки и погрешности, нелинейность, гистерезис)

Отклонение линейности [% диапазона]

± 0,1 (BFSL) / ± 0,2 (LS)

Отклонение гистерезиса [% диапазона]

± 0,2

долговременная стабильность [% диапазона]

± 0,1; (за 6 месяцев)

Температурный коэффициент нулевой точки и диапазона [% от диапазона измерения / 10 K]

0,1 (-25...90 °C) / 0,2 (-40...-25 °C)

Время реакции

Время нарастания переходной характеристики аналогового выхода [ms]

Условия эксплуатации

Температура окружающей среды [°C]

-40...90

Температура хранения [°C]

-40...100

Степень защиты

IP 67; IP 69K

Испытания / одобрения

ЭMC


DIN EN 61000-6-2
DIN EN 61000-6-3

Ударопрочность


DIN EN 60068-2-27	50 г (11 ms)

Вибропрочность


DIN EN 60068-2-6	20 г (10...2000 Hz)

MTTF [годы]

784

Директива по оборудованию под давлением

Хорошая инженерно-техническая практика; можно использовать для группы жидкостей 2; группа жидкостей 1 по запросу

Механические данные

Вес [g]

59,5

материал

1.4542 (17-4 PH / 630); нерж. сталь (1.4404 / 316L); PEI

Материалы корпуса в контакте с изм. средой

1.4542 (17-4 PH / 630)

Мин. кол-во циклов давления

60 миллионов; (при 1,2 х номинального давления)

Момент затяжки [Nm]

25...35; (рекомендуемый момент затяжки; В зависимости от смазки, уплотнения и оценки давления)

Подключение к процессу

резьбовое соединение G 1/4 внешняя резьба (DIN EN ISO 1179-2)

Уплотнение присоединения к процессу

FKM (по DIN 3869)

Встроенный ограничитель

нет

Примечания


BFSL = прямая линия наилучшего соответствия
LS = Установка предельного значения

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12

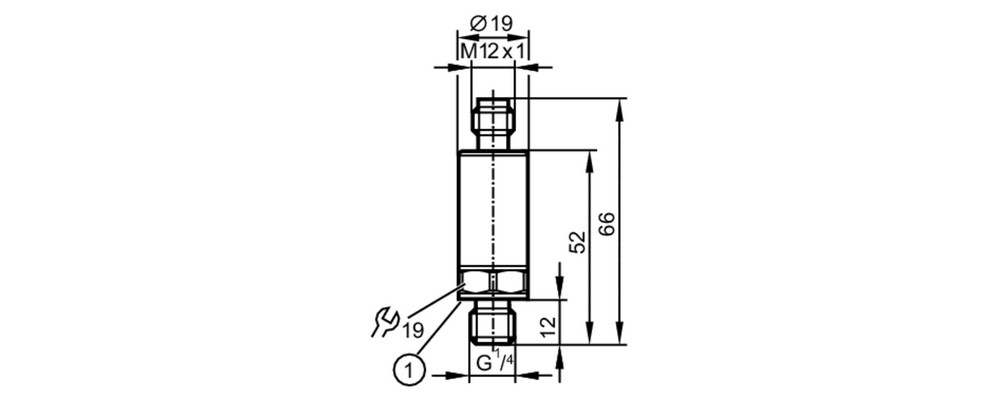

Типовые размеры

1 Уплотнение

Схема подключения

электрическое подключение

Разъем: 1 x M12

Соединение

OUT	Аналоговый выход
	Следующее подключение контактов поставляется по запросу: Pin 1: L+, Pin 3: OUT
	Цвета в соответствии с DIN EN 60947-5-2
	Цвета жил :
BN	коричневый
WH	белый
