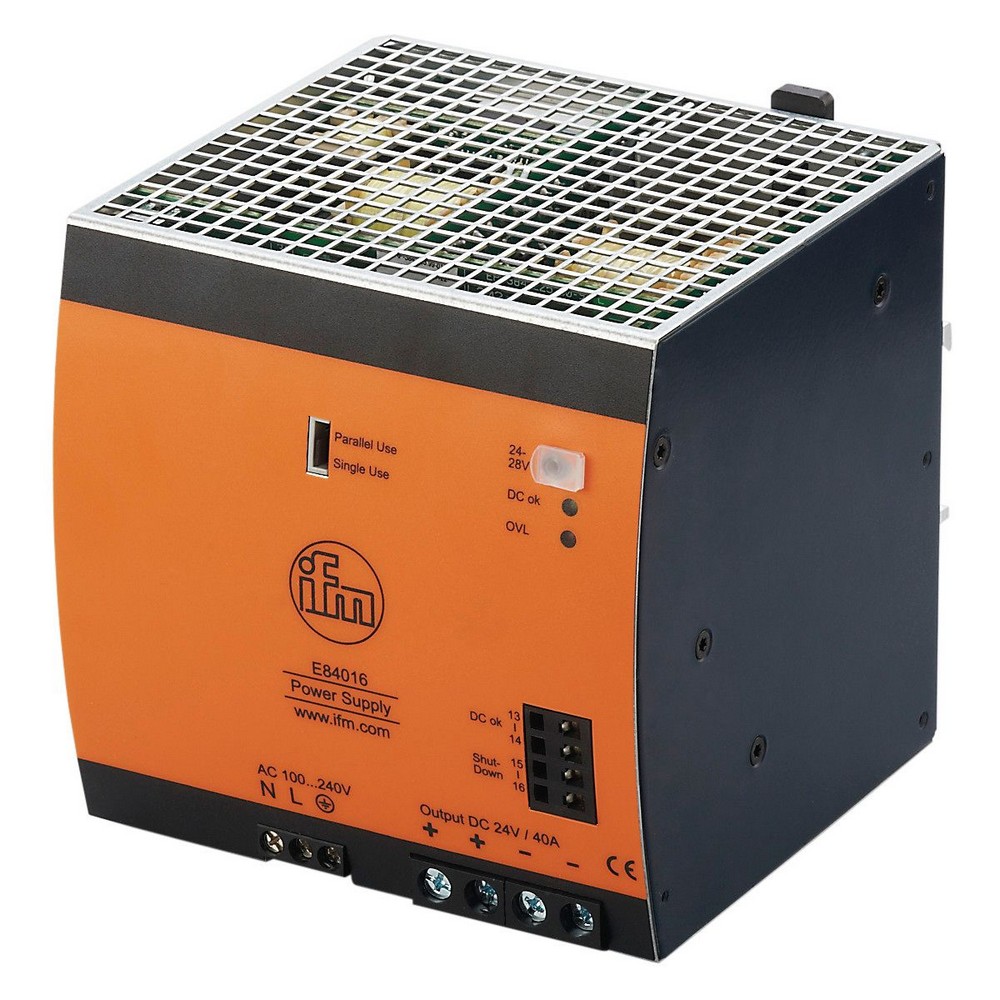

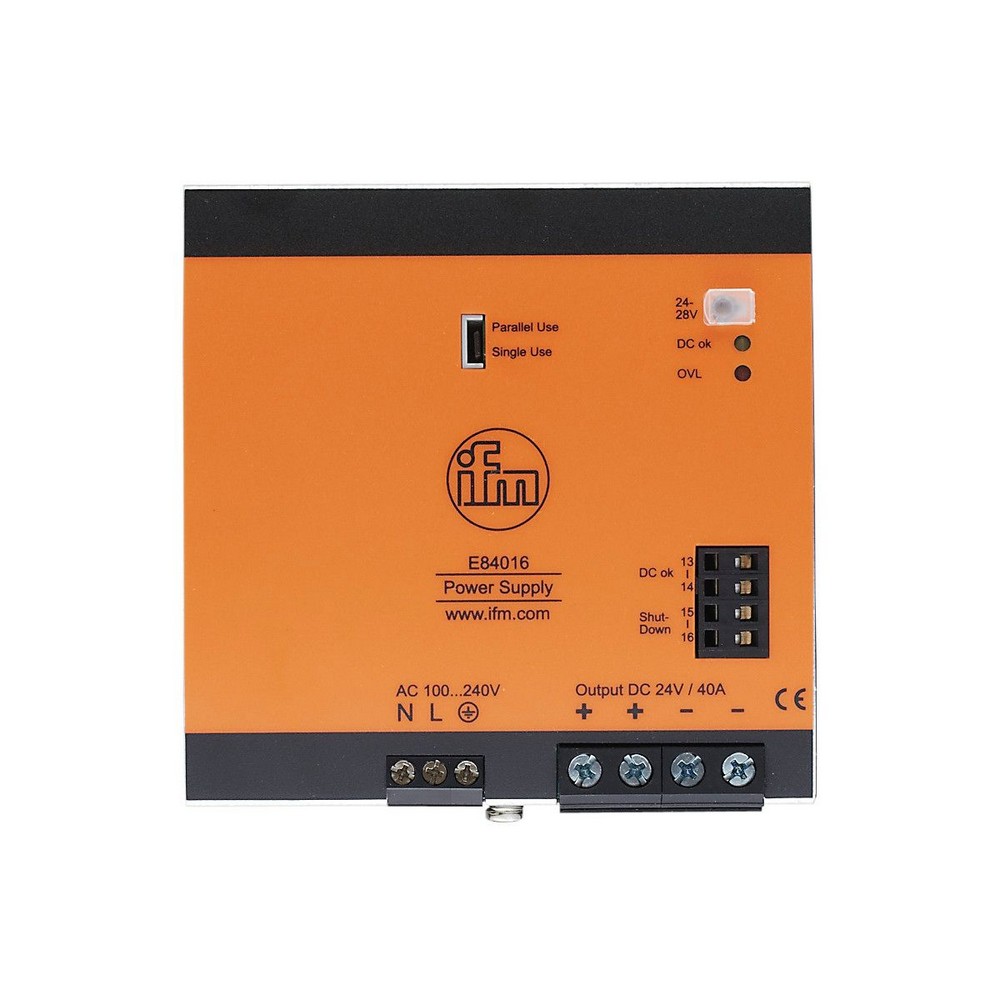

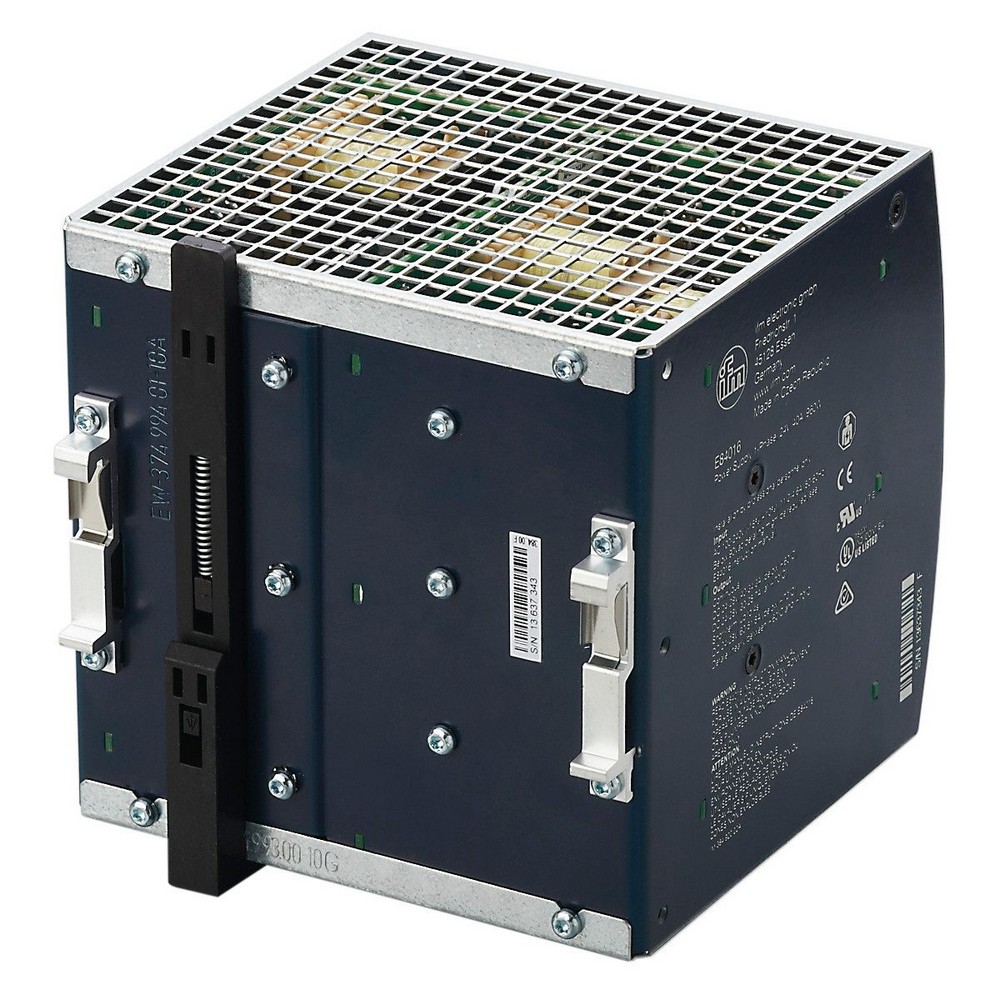

Блок питания 24 V DC, импульсный E84016

Артикул: E84016

Ожидается

Под заказ

Код товара	PSU-1AC/24VDC-40A

Описание

Электронные данные

Частота АС [Hz]

47...64

Допустимое отклонение рабочего напряжения [%]

15...10

Номинальное напряжение АС [V]

230

Входное напряжение АС [V]

100...240

Выходное напряжение DC [V]

24...28

Класс защиты

I; (IEC 61140)

Защита от перенапряжения

да; ( 32 DC)

Выходное напряжение [V]

регулируемый; выходное напряжение SELV, PELV

Макс. выходной ток при мин. выходном напряжении [A]

Макс. выходной ток при макс. выходном напряжении [A]

34,3

Макс. пик выходного тока при мин. выходном напряжении [A]

Макс. пик выходного тока при макс. выходном напряжении [A]

51,5

Выходная мощность (постоянная) [W]

960

Выходная мощность (пик) [W]

1440

Примечание по выходной мощности (пик)


если потребление > 4 с мощность автоматически снижается на мощность выхода

Примечание к фактору мощности (номинальное напряжение 120 В AC / 60 Гц)

0,99

Примечание к фактору мощности (номинальное напряжение 230 В AC / 50 Гц)

0,99

Резерв мощности [%]

Кол-во контуров для подключения датчиков безопасности

Макс. остаточная пульсация [mV]

100

Пиковый ток при включении (номинальное напряжение 120 В AC / 60 Гц) [A]

Пиковый ток при включении (номинальное напряжение 230 В AC / 50 Гц) [A]

Ограничение пускового тока

да

КПД (номинальное напряжение 120 В AC / 60 Гц) [%]

93,6

Эффективность (номинальное напряжение 230 В AC / 50 Гц) [%]

94,6

Защита внешнего входа

B-16 A / C-16 A

Допустимые отклонения от номинальных значений параметров [W/K]

24 (60...70 °C)

Время работы при отключении питания (номинальное напряжение 120 В AC / 60 Гц) [ms]

Время работы при отключении питания (номинальное напряжение 230 В AC / 50 Гц) [ms]

Входной ток (номинальное напряжение 120 В AC / 60 Гц) [A]

8,6

Входной ток (номинальное напряжение 230 В AC / 50 Гц) [A]

4,5

Потеря мощности (номинальное напряжение 120 В AC / 60 Гц) [W]

65,6

Потеря мощности (номинальное напряжение 230 В AC / 50 Гц) [W]

54,8

Защита обратного напряжения [V]

Выходы

Защита от короткого замыкания

да

Защита от перегрузок по току

да

допустимая перегрузка

Hiccup Mode; В случае перегрузки / короткого замыкания, выход поочередно подает непрерывное питание в течение 2 с, а затем выключается на 17 с.

Тип сигнала DC-OK

релейный выход

Надежность сигнала DC OK

60 V DC (0,3 A) / 30 V DC (1 A) / 30 V AC (0,5 A)

Условия эксплуатации

Температура окружающей среды [°C]

-25...70

Примечание к температуре окружающей среды


соблюдайте свободное место для конвекции (см. инструкцию по эксплуатации)

Температура хранения [°C]

-40...85

Макс. допустимая относительная влажность воздуха [%]

95; (IEC 60068-2-30)

Степень защиты

IP 20; (EN 60529)

Степень загрязнения

2; (IEC 62103: проводящее загрязнение не допускается)

Испытания / одобрения

ЭMC


EN 61000-6-1
EN 61000-6-2
EN 61000-6-3
EN 61000-6-4
EN 61000-3-2	класс A

Виброустойчивость


IEC 60068-2-6	±1,6 mm 2...17,8 Hz / 1 г 17,8...500 Hz

Ударопрочность


IEC 60068-2-27	15 г 6 ms / 10 г 11 ms

Коррекция коэффициента мощности (PFC)

met

Механические данные

Вес [g]

2044,5

Способ монтажа

рейка; (TH35 (EN 60715))

Размеры [mm]

124 x 126 x 132,6

материал

стальной лист

Дисплеи / Элементы управления

Дисплей


DC-ok	1 светодиод
перенагрузка	1 светодиод

Примечания


Стандартное подключение выходов действительно только для идентичных устройств до макс. 150 В DC общего напряжения

Упаковочная величина

1 шт.

электрическое подключение

Соединение

винтовые клеммы:

диаграммы и графики

Блок диаграмм

выходные характеристики

характеристическая кривая для уровня эффективности / потери мощности

характеристическая прямая для допустимых отклонений от номинальных значений параметров

характеристическая прямая для времени работы при отключении питания

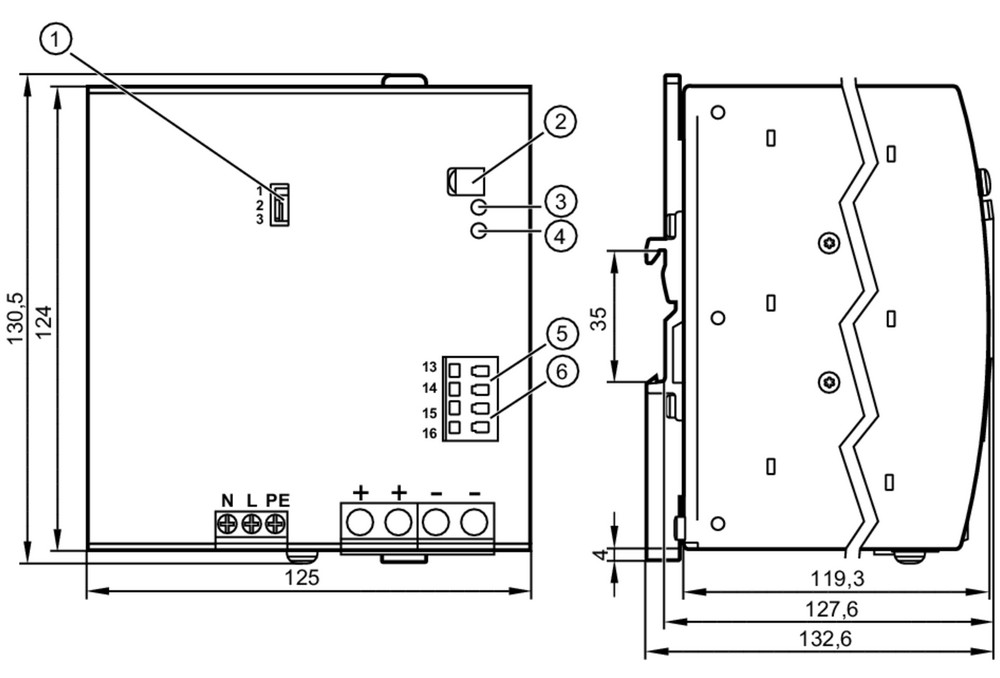

Типовые размеры

1 Джамперный кабель одинарное и параллельное функционирование

2 с потенциометром 24...28 V DC

3 светодиод DC-ok

4 светодиод Overload

клеммы DC-ok Выход

клеммы Shut-Down Вход

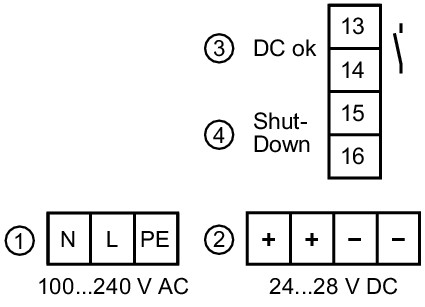

Схема подключения

электрическое подключение

винтовые клеммы:

Соединение

1:	первичный
2:	вторичный
3:	DC-ok релейный выход
4:	Shut-Down Вход < 2 V / < 0,5 W
